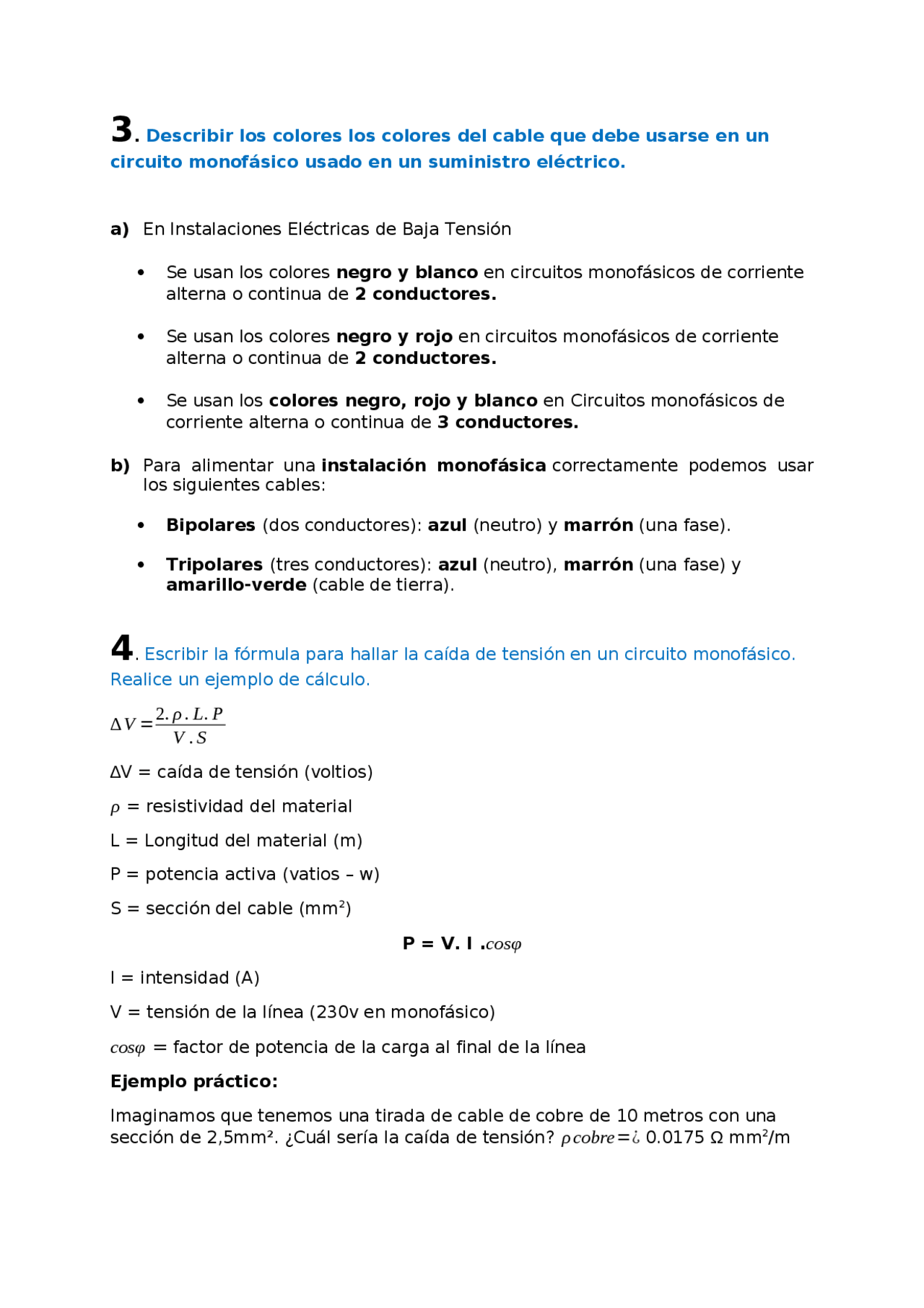

3. Describir los colores los colores del cable que debe usarse en un
circuito monofásico usado en un suministro eléctrico.
a) En Instalaciones Eléctricas de Baja Tensión
Se usan los colores negro y blanco en circuitos monofásicos de corriente
alterna o continua de 2 conductores.
Se usan los colores negro y rojo en circuitos monofásicos de corriente
alterna o continua de 2 conductores.
Se usan los colores negro, rojo y blanco en Circuitos monofásicos de
corriente alterna o continua de 3 conductores.
b) Para alimentar una instalación monofásica correctamente podemos usar
los siguientes cables:
Bipolares (dos conductores): azul (neutro) y marrón (una fase).
Tripolares (tres conductores): azul (neutro), marrón (una fase) y
amarillo-verde (cable de tierra).
4. Escribir la fórmula para hallar la caída de tensión en un circuito monofásico.
Realice un ejemplo de cálculo.
∆ V =2. ρ . L. P
V . S
∆V = caída de tensión (voltios)
ρ
= resistividad del material
L = Longitud del material (m)
P = potencia activa (vatios – w)
S = sección del cable (mm2)
P = V. I .
cosφφ
I = intensidad (A)
V = tensión de la línea (230v en monofásico)
cosφφ
= factor de potencia de la carga al final de la línea
Ejemplo práctico:
Imaginamos que tenemos una tirada de cable de cobre de 10 metros con una
sección de 2,5mm². ¿Cuál sería la caída de tensión?
ρ cobre=¿
0.0175 Ω mm2/m
