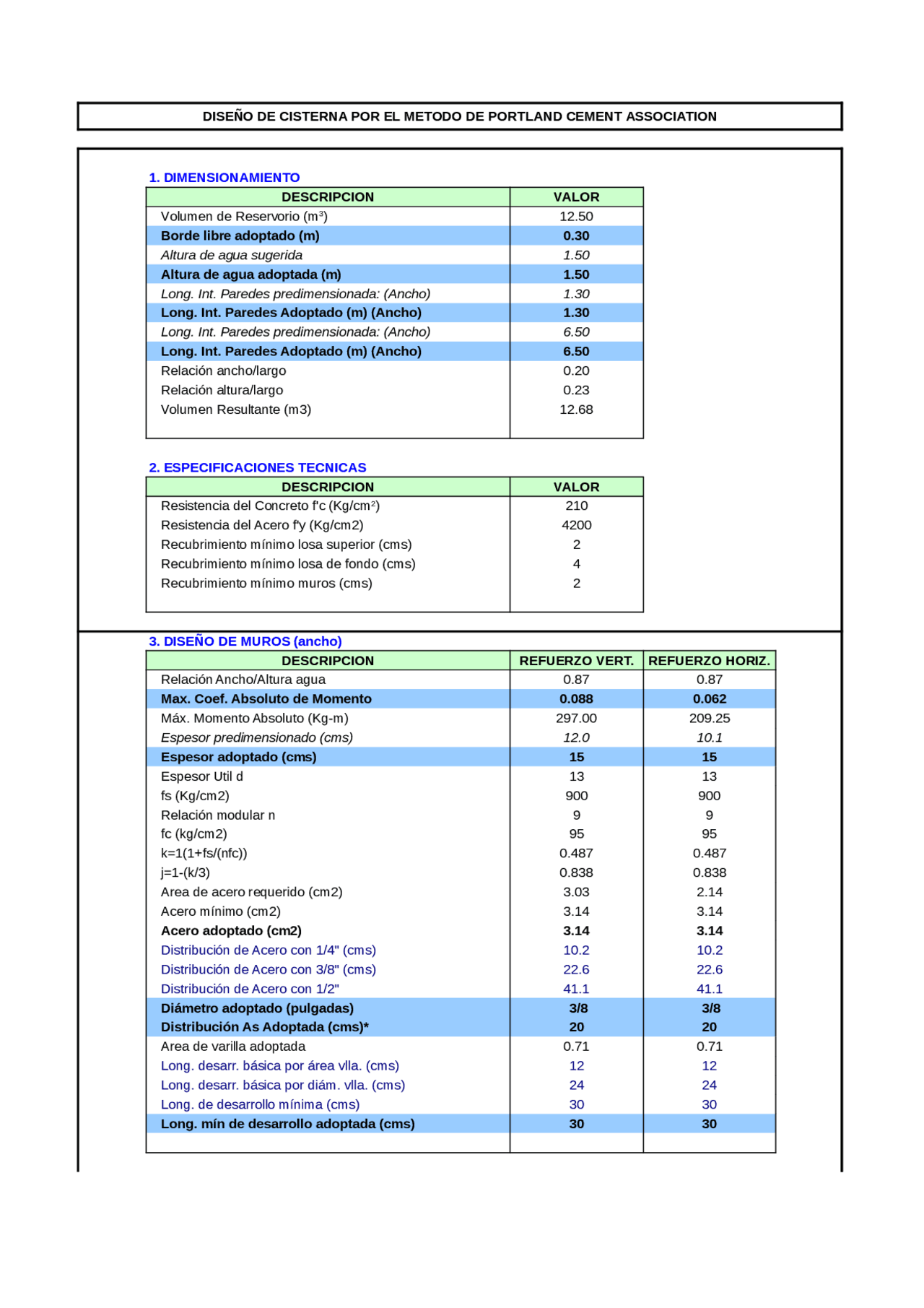

DISEÑO DE CISTERNA POR EL METODO DE PORTLAND CEMENT ASSOCIATION
1. DIMENSIONAMIENTO
DESCRIPCION VALOR
12.50
Borde libre adoptado (m) 0.30
Altura de agua sugerida 1.50
Altura de agua adoptada (m) 1.50
Long. Int. Paredes predimensionada: (Ancho) 1.30
Long. Int. Paredes Adoptado (m) (Ancho) 1.30
Long. Int. Paredes predimensionada: (Ancho) 6.50
Long. Int. Paredes Adoptado (m) (Ancho) 6.50
Relación ancho/largo 0.20
Relación altura/largo 0.23
Volumen Resultante (m3) 12.68
2. ESPECIFICACIONES TECNICAS
DESCRIPCION VALOR
210
Resistencia del Acero f'y (Kg/cm2) 4200
Recubrimiento mínimo losa superior (cms) 2
Recubrimiento mínimo losa de fondo (cms) 4
Recubrimiento mínimo muros (cms) 2
3. DISEÑO DE MUROS (ancho)
DESCRIPCION REFUERZO VERT. REFUERZO HORIZ.
Relación Ancho/Altura agua 0.87 0.87
Max. Coef. Absoluto de Momento 0.088 0.062
Máx. Momento Absoluto (Kg-m) 297.00 209.25
Espesor predimensionado (cms) 12.0 10.1
Espesor adoptado (cms) 15 15
Espesor Util d 13 13
fs (Kg/cm2) 900 900
Relación modular n 9 9
fc (kg/cm2) 95 95
k=1(1+fs/(nfc)) 0.487 0.487
j=1-(k/3) 0.838 0.838
Area de acero requerido (cm2) 3.03 2.14
Acero mínimo (cm2) 3.14 3.14
Acero adoptado (cm2) 3.14 3.14
Distribución de Acero con 1/4" (cms) 10.2 10.2
Distribución de Acero con 3/8" (cms) 22.6 22.6
Distribución de Acero con 1/2" 41.1 41.1
Diámetro adoptado (pulgadas) 3/8 3/8
Distribución As Adoptada (cms)* 20 20
Area de varilla adoptada 0.71 0.71
Long. desarr. básica por área vlla. (cms) 12 12
Long. desarr. básica por diám. vlla. (cms) 24 24
Long. de desarrollo mínima (cms) 30 30
Long. mín de desarrollo adoptada (cms) 30 30
Volumen de Reservorio (m3)
Resistencia del Concreto f'c (Kg/cm2)
