ADMINISTRACIÓN Y NEGOCIOS

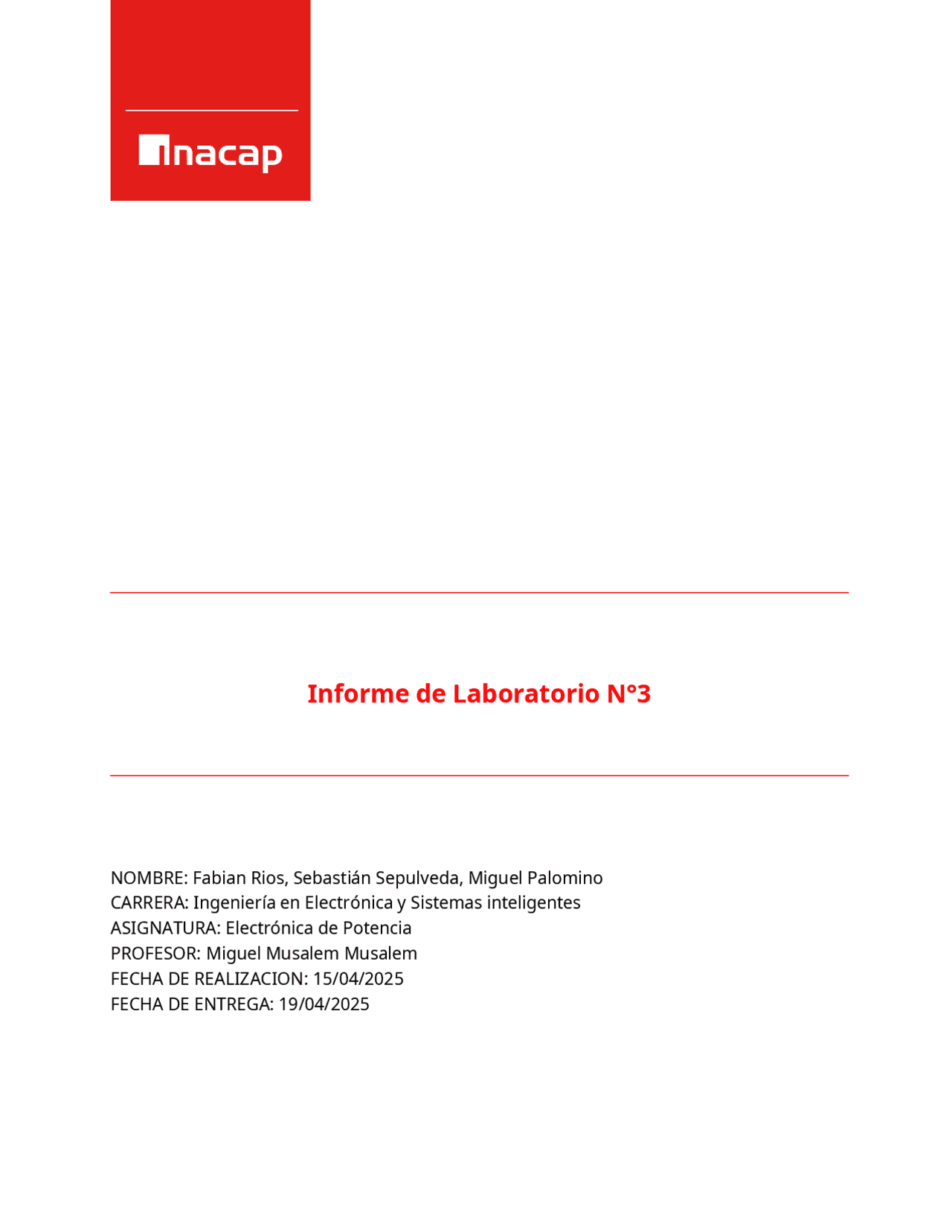

NOMBRE: Fabian Rios, Sebastián Sepulveda, Miguel Palomino CARRERA: Ingeniería en Electrónica y Sistemas inteligentes ASIGNATURA: Electrónica de Potencia PROFESOR: Miguel Musalem Musalem FECHA DE REALIZACION: 15/04/ FECHA DE ENTREGA: 19/04/
1 introducción: El TRIAC (Triode for Alternating Current) es un dispositivo semiconductor de potencia ampliamente utilizado en el control de corriente alterna, ya que permite la conducción de corriente en ambos sentidos cuando es activado. A diferencia del tiristor (SCR), el TRIAC puede ser disparado tanto con señales positivas como negativas en la compuerta, lo que lo convierte en un componente ideal para aplicaciones como el control de velocidad de motores, regulación de luz (dimmers) y sistemas de calefacción. El presente laboratorio tiene como objetivo comprobar experimentalmente el comportamiento del TRIAC en sus cuatro modos de operación: Modo I+, Modo III+, Modo I− y Modo III−. Para ello, se armó un circuito de prueba en protoboard, utilizando una ampolleta como carga, una fuente dual para aplicar tensiones positivas y negativas, y un conjunto de interruptores que permiten analizar las distintas condiciones de disparo del TRIAC. A través de la medición de voltajes clave en el circuito, se determinará el estado de conducción del dispositivo en cada configuración, validando su principio de funcionamiento y su respuesta ante diferentes condiciones de compuerta y alimentación.
3.- Mida el voltaje en: Ampolleta (Vo), en el triac (Vtr) y en Rg (Vrg). ¿En que estado se encuentra el triac?, ¿porque?. v Figura 2: medición de voltaje ¿En qué estado se encuentra el TRIAC? El TRIAC se encuentra en estado de bloqueo (apagado). ¿Por que? Aunque la tensión de compuerta (Vg) es suficiente para disparar al TRIAC, los interruptores S1 y S2 están abiertos, por lo tanto, no hay una corriente de disparo (Ig) que fluya desde la compuerta hacia MT1. Sin esta corriente, el TRIAC no se activa, y permanece en estado de bloqueo, impidiendo el paso de corriente hacia la carga.
4.- Cierre S1 y repita el paso 3. Figura 3: voltaje con s1 cerrado ¿En qué estado se encuentra el TRIAC? El TRIAC está en estado de conducción (encendido). ¿Por qué? Al cerrar S1, se permite el paso de corriente desde la fuente de compuerta hacia MT1, generando una corriente de disparo (Ig) suficiente para activar el TRIAC. Una vez disparado, el TRIAC entra en conducción completa y permite el paso de corriente entre MT2 y MT1, lo cual enciende la carga (la ampolleta).
6.- Con S1 cerrado, abra S2 y repita paso 3. Figura 5: voltaje con S1 cerrado y S2 abierto ¿En qué estado se encuentra el TRIAC? El TRIAC permanece encendido (conducción). ¿Por qué? Aunque se abrió S2, el disparo inicial ya ocurrió y el TRIAC permanece en conducción siempre que la corriente entre MT2 y MT1 esté por encima de su corriente de mantenimiento. Como S1 sigue cerrado, la compuerta sigue recibiendo tensión, aunque ya no sea necesaria una vez activado el TRIAC.
7.- Con S2 abierto, abra S1 y repita el paso 3. Figura 6: con S2 abierto y S1 abierto ¿En qué estado se encuentra el TRIAC? El TRIAC continúa en conducción. ¿Por qué? Una vez que el TRIAC ha sido disparado (en pasos anteriores con S1 cerrado), no necesita una señal continua en la compuerta para seguir conduciendo. Solo se apagará si la corriente que fluye entre MT2 y MT1 cae por debajo de su corriente de mantenimiento (lo cual no sucede aquí, porque la carga sigue conectada).
Figura 8: repetición de paso 4 con modo III+ Medición Valor esperado Estado del TRIAC Explicación Vo ~-12 V Conducción Al cerrar S1, fluye corriente hacia MT1 y el TRIAC se dispara. Vtr ~-0.7 V Conducción Pequeña caída de voltaje en conducción inversa. Vrg Disminuye (~0.7 V o menos) Conducción Se generó corriente de disparo.
Figura 9: repetición de paso 5 con modo III+ Medición Valor esperado Estado del TRIAC Explicación Vo ~-12 V Conducción El TRIAC sigue conduciendo. Vtr ~-0.7 V Conducción Sigue en conducción. Vrg ~0 V Conducción S2 conecta G a MT1, por lo tanto, no hay diferencia de potencial.
Figura 11: repetición de paso 7 con modo III+ Igual que paso 4 | Conducción | Aunque ya no haya señal en la compuerta, el TRIAC sigue encendido.
9.- Con Vcc= -12V, Ajuste Vg = -5V (Modo III-) con S1 y S2 abierto y repita los pasos 3, 4, 5 y 6 y 7 . Figura 12: repetición de paso 3 con modo III-
Figura 13: repetición de paso 4 con modo III-
Figura 15: repetición de paso 6 con modo III- El TRIAC permanece en conducción si la corriente de carga se mantiene por encima del valor mínimo de mantenimiento. Voltajes se mantienen iguales al paso anterior.
Figura 16: repetición de paso 7 con modo III- Aunque se interrumpe la corriente de disparo hacia la compuerta, el TRIAC sigue encendido mientras haya suficiente corriente a través de la carga. El estado del TRIAC permanece en conducción.
Figura18: repetición de paso 4 con modo I- La corriente de disparo fluye hacia el gate (desde tierra hacia Vg = -5V). El TRIAC se activa y entra en conducción.
Figura19: repetición de paso 5 con modo I- El TRIAC ya se encuentra en conducción. El estado del circuito se mantiene. Condiciones eléctricas estables respecto al paso anterior.
