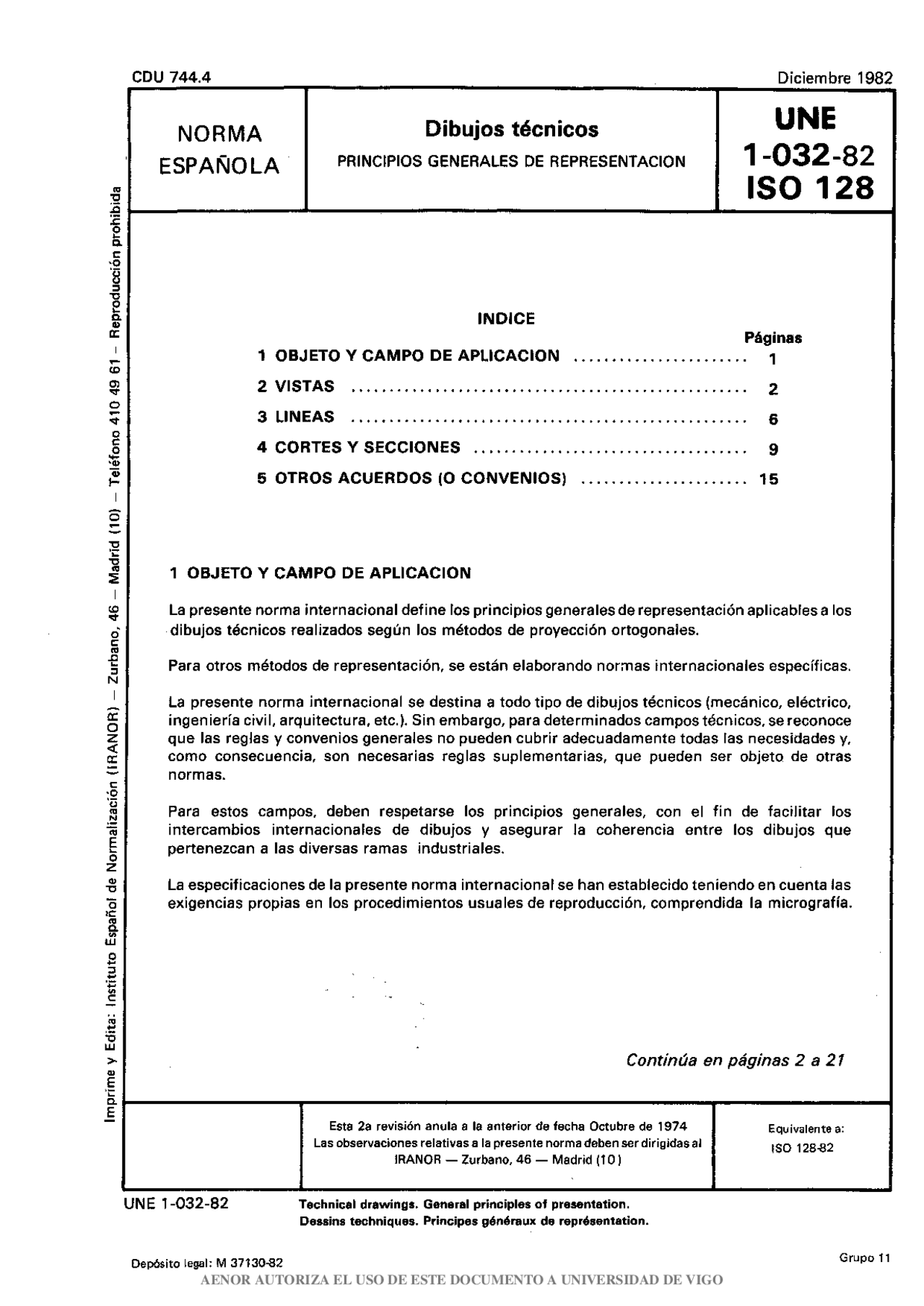

CDU 744.4 D idem bre 1982
INDICE
PBginas 1 OBJETO Y CAMPO DE APLICACION (^)....................... (^1)
2 VISTAS.................................................... (^2)
3 LINEAS.................................................... (^6)
4 CORTES Y SECCIONES.................................... (^9)
5 OTROS ACUERDOS (0 CONVENIOS)...................... (^15)
1 - ------_ _^ ____
7
NORMA Dibujos^ t6cnicos^
UNE
ESPAÑOLA. PRINCIPIOS^ GENERALES^ DE REPRESENTACION^ I-032-
ISO 128
1 OBJETO Y CAMPO DE APLICACION
La presente norma internacional define los principios generales de representación aplicables a los *dibujos técnicos realizados según los métodos de proyección ortogonales.
Para otros métodos de representación, se están elaborando normas internacionales específicas.
La presente norma internacional se destina a todo tipo de dibujos técnicos (mecánico, eléctrico, ingeniería civil, arquitectura, etc.). Sin embargo, para determinados campos técnicos, se reconoce que las reglas y convenios generales no pueden cubrir adecuadamente todas las necesidades y, como consecuencia, son necesarias reglas suplementarias, que pueden ser objeto de otras normas.
Para estos campos, deben respetarse los principios generales, con el fin de facilitar los intercambios internacionales de dibujos y asegurar la coherencia entre los dibujos que pertenezcan a las diversas ramas industriales.
La especificaciones de la presente norma internacional se han establecido teniendo en cuenta las exigencias propias en los procedimientos usuales de reproducción, comprendida la micrografía.
Continúa en páginas 2 a 21
Esta 2a revisión anula a la anterior de fecha Octubre de 1974 Las observaciones relativas a la presente norma deben ser dirigidas al IRANOR - Zurbano, 46 - Madrid (10 ) .
Equivalente a: ISO 128-
UNE l-032-82 Technical drawings. General principles of presentation. Dessins techniques. Principes g&&raux de repr6sentation.
Depósito legal: M 37130-82 Grupo 11
UNE l-032-
2 VISTAS
2.1 Denominación de las vistas
Vista según a = Vista de frente o alzado
Vista según b = Vista superior 0 planta
Vista según c = Vista izquierda o lateral izquierda
Vista según d = Vista derecha o lateral derecha
Vista según e = Vista inferior
Vista según f = Vista posterior
Elegida la vista de frente (vista principal) (véase 2.4),las otras direcciones usuales de observación forman con ésta y entre ellas ángulos de 900 o múltiplos de 900 (véase la figura 1).
C
e (^) t
Fig. 1
2.2 Posiciones relativas de las vistas
Pueden utilizarse dos variantes de proyección ortogonal de la misma importancia.
- el método de proyecciónI del primer diedro (antiguamente, m6todo E) y
- el método de proyección del tercer diedro (antiguamente método A).
Notas: 1 Por razones de uniformidad de las figuras, dadas como ejemplos en la presente norma internacional, las posiciones relativas de las vistas son las previstas por el metodo de proyeccih del primer diedro. Sin embargo, se entiende que cada uno de los dos mhtodos se puede utilizar independientemente sin perjuicio del principio establecido. 2 Las figuras que ilustran el texto ~610 se dan a titulo de ejemplo. Por consiguiente, están muy simplificadas.
2.2.1 MBtodo de proyección del primer diedro. En relación con la vista de frente (a), las otras vistas se disponen de la manera siguiente (véase la figura 2)
La superior (b), debajo
La inferior (e), encima
UNE l-032-82 -
El símbolo distintivo de este método se indica en la figura 5.
Fig. 5
2.2.3 Disposición de las vistas según las flechas de referencia. ,En el caso en que resulte más ventajoso no atenerse estrictamente a las reglas establecidas para los mkodos de priiyecc‘ión del primero tercer diedro, las flechas de referencia permiten disponer las vistas libremente.
Cualquier otra vista distinta de la principal debe identificarse mediante una letra mayúscula, que figura igualmente próxima a la flecha que indica la dirección de observación de la vista de que se trate.
Estas vistas pueden situarse indiferentemente con relación a la vista principal. Las letras mayúsculas que identifican las vistas deben colocarse bien sea inmediatamente en la parte superior o inmediatamente en la parte inferior de las vistas correspondientes, utilizando una sola de estas disposiciones en un mismo dibujo.
Cualquier otra indicación es innecesaria (véase la figura 6).
D E
Fig. 6
2.3 Indicación del metodo
Cuando se emplea uno de estos m&odos especificados en 2.27 y 22.2, debe indicarse mediante su símbolo distintivo (figura 3 ó 5).
El símbolo se colocará visiblemente en un espacio previsto para este fin en el cuadro de rotulacich del dibujo. No se debe indicar ningún símbolo para la disposición de las vistas según las flechas de referencia, como se especifica en 2.2.
2.4 Elección de las vistas
La vista más característica del objeto debe elegirse como vista de frente o vista principal.
Generalmente, esta vista representa al objeto en su posición de utilización.
Las piezas utilizables en cualquier posición se representan preferentemente en su posición principal de mecanización o de montaje.
Cuando sean necesarias otras vistas (incluidas las secciones),deben elegirse de manera que:
- se limite el número de vistas y de secciones al mínimo necesario, pero suficiente para definir el objeto sin ambigüedad;
- se evite la representación de numerosos contornos o aristas ocultas;
- se evite la repetición inútil de detalles.
2.5 Vistas particulares
Si se considera necesaria una dirección de observación diferente a las definidas en 2.1 o si en los mRtodos según 2.2.1 y 2.2.2 no puede disponerse una vista en su posición normal, deben utilizarse las flechas de referencia según 2.2.3 para la vista de que se trate (véanse las figuras 7 y 8).
Cualquiera que sea la dirección de observación de las vistas, las letras mayúsculas de identificación de vistas deben colocarse siempre en la posición normal de lectura del dibujo.
Fig. 7. Fig. 8
2.6 Vistas parciales
Si en una vista, la representación de la totalidad de un elemento no es indispensable para la comprensión del dibujo, puede reemplazarse la vista completa por una vista parcial, limitada por una línea llena fina a mano alzada (tipo C) o una recta con zig-zag (tipo D) (véanse las figuras 7, 9, 10 y otras)...
2.7 Vistas locales
Se permite, para los elementos simétricck, dar una vista local en lugar de una vista completa, con la condición de queqa representación no sea ambigua.
Las vistas locales deben realizarse según el método de proyección del tercer diedro, cualquiera que sea el m&odo elegido par’a la ejecución general del dibujo.
Las vistas locales se dibujan con línea llena gruesa (tipo A), y éstas deben ir unidas a la vista principal por medio de una línea fina de trazos y puntos (tipo G). En las figura’s 41,42,43 y 44 se indican ejemplos de vistas locales.
-70 UNE l-032-
Tabla
Línea Designación Aplicaciones generales Wanse las figuras 9, 10 y otras figuras indicadas
A Llena gruesa Al Contornos vistos AZ Aristas vistas
6 Llena^ fina^ (recta^ 0 curva)^ Bl^ Lineas^ ficticias^ vistas B2 Líneas de cota B3 Líneas de proyección 84 Líneas de referencia B5 Rayados B6 Contornos de secciones abatidas sobre la superficie del dibujo B7 Ejes cortos
C - - Llena fina a mano alzada21 Cl Límites de vistas o cortes parciales o interrumpidos, si estos límites no son DI) ‘--$-- Llena fina (recta) con zigzag Dl líneas finas a trazos y puntos (véanse las figuras 53 y 54)
E-,I---- Gruesa de trazos El Contornos ocultos E2 Aristas ocultas F - - - - - - - - Fina de trazos Fl Contornos ocultos F2 Aristas ocultas
G -^ - -^ - -^ - -^ - -^ Fina^ de trazos^ y puntos^ Gl^ Ejes de revolucíón G2 Trazas de plano de simetría G3 Trayectorias
H r
w-w- (^) Fina de trazos y puntos, Hl Trazas de plano de corte
I gruesa^ en^ los extremos^ y en los cambios de dirección -w-- -i
J ~o~o-o~--^ Gruesa^ de trazos^ y puntos^ Jl^ Indicación^ de líneas^ o superficies que son objeto de específícacío- nes particulares.
K ----------^ Fina de trazos y doble punto Kl Contornos de piezas adyacentes K2 Posiciones intermedias y extre- , mos^ de piezas^ móviles a (^) ‘* K3^ Líneas^ de centros^ de gravedad L K4 Contornos iníciales antes del
. conformado^ (véase^ la figura^ 58) K5 Partes situadas delante de un plano de corte (véase la figura 48)
**1) Este tipo de línea se utiliza particularmente para los dibujos ejecutados de una manera automatizada.
- Aunque haya disponibles dos variantes, sólo hay** que utilizar un tipo de línea en un mismo dibujo.
UNE l-032-82 -
3.2 Anchura de las líneas
La relación entre las anchuras de las líneas gruesas y finas,especificadas en el apartado 3.1, no debe ser inferior a 2.
La anchura de la línea deberá elegirse, en función de las dimensiones o del tipo de dibujo, entre la gama siguiente: (^) _;
0,18; 0,25; 0,35; 0,5; 0,7; 1; 1,4 i, 2 mmll *. Debe conservarse la misma anchura’de línea para las diferentes vistas de una pieza, dibujadas con la misma escala.
3.3 Espaciamiento entre la líneas
El espaciamiento mínimo entre líneas paralelas (comprendida la representación de los rayados) no debe nunca ser inferior a dos veces la anchura de la línea más gruesa. Se recomienda que este espacio no sea nunca inferior a 0,7 mm.
3.4 Orden de prioridad de las líneas coincidentes
Si dos o más líneas de naturaleza diferente coinciden, el orden de prioridad es el siguiente (véase la figura ll ):
- contornos y aristas vistos (línea llena gruesa, tipo A);
2) contornos y aristas ocultos (línea de trazos, tipo E o F);
3) trazas de planos de corte (línea fina de trazos y puntos, gruesa en los extremos y en los cambios de direc- ción, tipo H);
4) ejes de revolución y trazas de plano de simetría (línea fina de trazos y puntos, tipo G);
5) líneas de centros de gravedad (línea fina de trazos y doble punto, tipo K);
- líneas de proyección (línea llena fina, tipo B).
Los contornos contiguos de piezas ensambladas o unidas deben coincidir, excepto en el caso de secciones delgadas negras (véase 4.3 y la figura 23).
A
1
A
Fig. ll
A-A
1) En raz6n a las dificultades encontradas con ciertos procedimientos de reproducción, no se aconseja la línea de anchura 0,18 mm.
UNE l-032-82 - lo-
El intervalo entre las líneas del rayado se escoge en función del tamano de la superficie a rayar, teniendo en cuenta las prescripciones relativas al espaciamiento mínimo (véase 3.3).
Para superficies grandes, el rayado puede reducirse a una zona rayada que siga el interior del contorno de la superficie rayada (véase la figura 19).
Para las secciones de una misma pieza cortada por planos paralelos representadas conjuntamente, se emplea el mismo rayado, pudiendo desplazarse en la línea de división entre las secciones, para una mayor comprensión del dibujo (véase la figura 20) (^) , *. El rayado se interrumpirá en las inscripciones cuando no sea posible colocarlas fuera de la parte rayada (véase la figura 27 ).
A-A
Fig. 19 Fig.^20 Fig.^21
4.2 Rayado para la indicación de la naturaleza de los materiales
El rayado puede también utilizarse para la indicación de la naturaleza de los materiales en las secciones y cortes.
Si se utilizan diferentes tipos de rayado para representar distintos materiales, su significado debe estar claramente definido en el dibujo, o hacer referencia a las normas apropiadas.
4.3 Secciones de espesor reducido
Las secciones de espesor reducido pueden representarse completamente en negro (véase la figura 22), reservándose un espacio en blanco no inferior a 0,7 mm (véase la figura 23) entre varias secciones contiguas en negro.
Fig. 22 Fig. 23
4.4 Generalidades sobre los cortes
Las de I
reglas genera os cortes.
les relativas a la d isposi ción de las vistas (véase 2.2) se ap kan igualmente en la d isposi ción
Cuando es evidente la localización del plano de corte, no es necesaria ninguna indicación de su posición o su identificación (véanse las figuras 24 y 35).
Cuando no es evidente esta localización o cuando es necesario hacer una distinción entre varios planos de corte (véanse las figuras25a29), la pdsición del plano o de los planos de corte se indica por medio de una línea fina de trazos y puntos, gruesa en los extremos y en los cambios de dirección (tipo H). El plano de corte se identifica entonces por una designación, por ejemplo por letras mayúsculas, y el sentido de observación debe indicarse por flechas. El corte debe indicarse mediante las designaciones correspondientes (véanse las figuras 25 a 29).
Estas designaciones deben coloc arse inmediatamente encima o debajo de los cortes correspondi siguiendo la misma regla, sobre un mismo dibujo. Es inútil c ualquier otra indicación.
entes, (^) pero,
En algunos casos, pueden no dibujarse completamente las partes situadas detrás del plano de corte.
En principio, los nervios,elementos de fijación, árboles, radios de ruedas y otros elementos análogos no se cortan longitudinalmente y, como consecuencia, no se rayan (véanse las figuras 28 y 29).
4.5 Planos de corte (ejemplos)
Corte por un plano (véanse las figuras 24 y 25)
Fíg. 25
- 130 UNE l-032-
En el corte longitudinal de una forma de revolución que contiene detalles (agujeros o nervios, por ejemplo) regularmente repartidos y no situados en el plano de corte, y siempre que no se produzca ambigüedad, se pueden llevar por rotación estos detalles al plano de corte sin que sea necesario hacer mención de ellos (véase la figura 29)
A-A
Fig. 29
4.6 Secciones abatidas sin desplazamiento o con desplazamiento
Las secciones transversales pueden abatirse sobre el plano del dibujo sin desplazamiento o con desplazamiento.
4.6.1 Si la sección se abate sin desplazamiento, su contorno se trazará con línea llena fina (tipo B)y es inútil cualquier otra indicación. (véase la figura 30).
4.6.2 Si la sección está desplazada, su contorno se trazará con línea llena gruesa (tipo A). La sección desplazada puede colocarse:
- bien en la posición de proyección normal cerca de la vista y unida a ésta mediante una línea fina de trazos y puntos (tipo G) (véase la figura 31 a) b - bien en una posición diferente que esté identificada de la manera convencional establecida en el aparta- do 4.4 mediante designación de referencia (véase la figura 31 b) ).
A-A
Fíg. 30 Fig. 31 a) Fig. 31 b)
UNE l-032-82 m^ 14 -
4.7 Medios cortes
Las piezas sim&ricas pueden representarse por una media vista y un medio corte. (Véase la figura 32).
4.8 Cortes locales
Puede dibujarse un corte parcial, si no conviene un corte total o‘yn medio corte.
El corte parcial se limita por una línea llena fina o mano alzada (tipOC) (dase la figura 33) o por ha línea llena fina con zigzag (tipo D) (véase la figura 9). L
Fig. 32 Fig. 33
4.9 Disposición de secciones sucesivas
Las secciones sucesivas pueden colocarse eligiendo aquel de los ejemplos representados en las figuras 34, 35 y 36 que mejor convenga a la configuración del dibujo y a la buena comprensión heI mismo.
Fig. 34
D-D
+
Fig. 35
UNE l-032-82 -16-
5.2 Intersecciones
5.2.1 Intersecciones reales. Las líneas geométricas reales de intersección deben realizarse con línea llena gruesa (tipo A), si las intersecciones son visibles,y con línea de trazos (tipo E ó F),si están ocultas (véase la figura 38).
Fig. 38
5.2.2 Intersecciones ficticias. Las líneas ficticias de intersección de superficies unidas por un chaflán o por un redondeado, pueden representarse mediante unas líneas llenas finas (tipo B) que no toquen los contornos (véase la figura 39).
Fig. 39
5.2.3 Representación simplificada de las intersecciones. Puede utilizarse, para las intersecciones, una representación simplificada de líneas geométricas reales o ficticias de intersección.
- Entre dos cilindros: las líneas curvas de intersección son sustituídas por líneas rectas (véanse las figu- ras 40, 4 1 y 43);
- entre un cilindro y un prisma rectangular: la línea recta de intersección real está desplazada, (véanse las figuras 42 y 44).
Cuanto mayor sea la diferencia de tamaño entre los dos elementos asociados, tanto más se aproxima la representación simplificada (véanse las figuras 40 a 44) a la imagen real, a condición de que los ejes de los elementos en intersección sean perpendiculares entre sí y se corten, o casi se corten. Nota: No se aconseja esta simplificación si afecta a la buena comprensión del dibujo.
-17 m^ UNE l-032-
4
M-w w-w
I f 1 1
Fig. 40
Fig. (^41) Fig. 42
Fig. (^43) Fig. 44
5.5 Vistas de piezas sim&ricas
UNE l-032-
Con el fin de ganar tiempo y ahorrar espacio, se pueden representar las piezas sim6tricas por una fracción de su vista completa (véanse las fíguras 49 a 52).
La traza del plano de simetría que-limita el contorno de la vista se marca en cada uno de sus extremos por dos pequefios trazos finos paralelos, perpendiculares al eje (véanse las figuras 49, 50 y 52).
Se pueden, igualmente, prolongar las lírkas representativas de la pieza ligeramente más allá de la traza del plano de simetría. En este caso, pueden omitirse los dos pequenos trazos paralelos (véase la figura 51).
Nota: Al aplicar los mkodos anteriores, es esencial que Rstos no sean obstáculo para la buena comprensión del dibujo.
Fig. 49
Fig. 50
Fig. 51
Fig. Si
UNE l-032-82 m^ 20 -
5.6 Vistas interrumpidas
Para ganar espacio, pueden representarse únicamente las partes de una pieza larga que sean suficientes para su definici6n. Las partes conservadas se limitan como las vistas parciales (véase 2.6) y se dibujan próximas unas a otras (véanse las figuras 53 y 54).
Fig. (^53) Fig. 54
5.7 Representación de elementos repetitivos
La representación de elementos repetitivos puede simplificarse como se muestra en las figuras 55 y 56.
Nota: En todos los casos, el número y la forma de los elementos repetitivos deben especificarse por la acotación o por una nota.
Fig. 55 Fig. 56
5.8 Detalles represntados a escala mayor
En el caso en que la escala sea demasiado reducida para permitir una representación o una acotación clara de un detalle, éste se puede rodear con una línea llena fina (tipo B) identificado con una letra mayúscula (véase la figura 57 a) ).
Este detalle debe entonces representarse a una escala mayor, que debe indicarse, y señalarse con ayuda de la letra de identificación (véase la figura 57 b) ).
Fig. 57 a)
