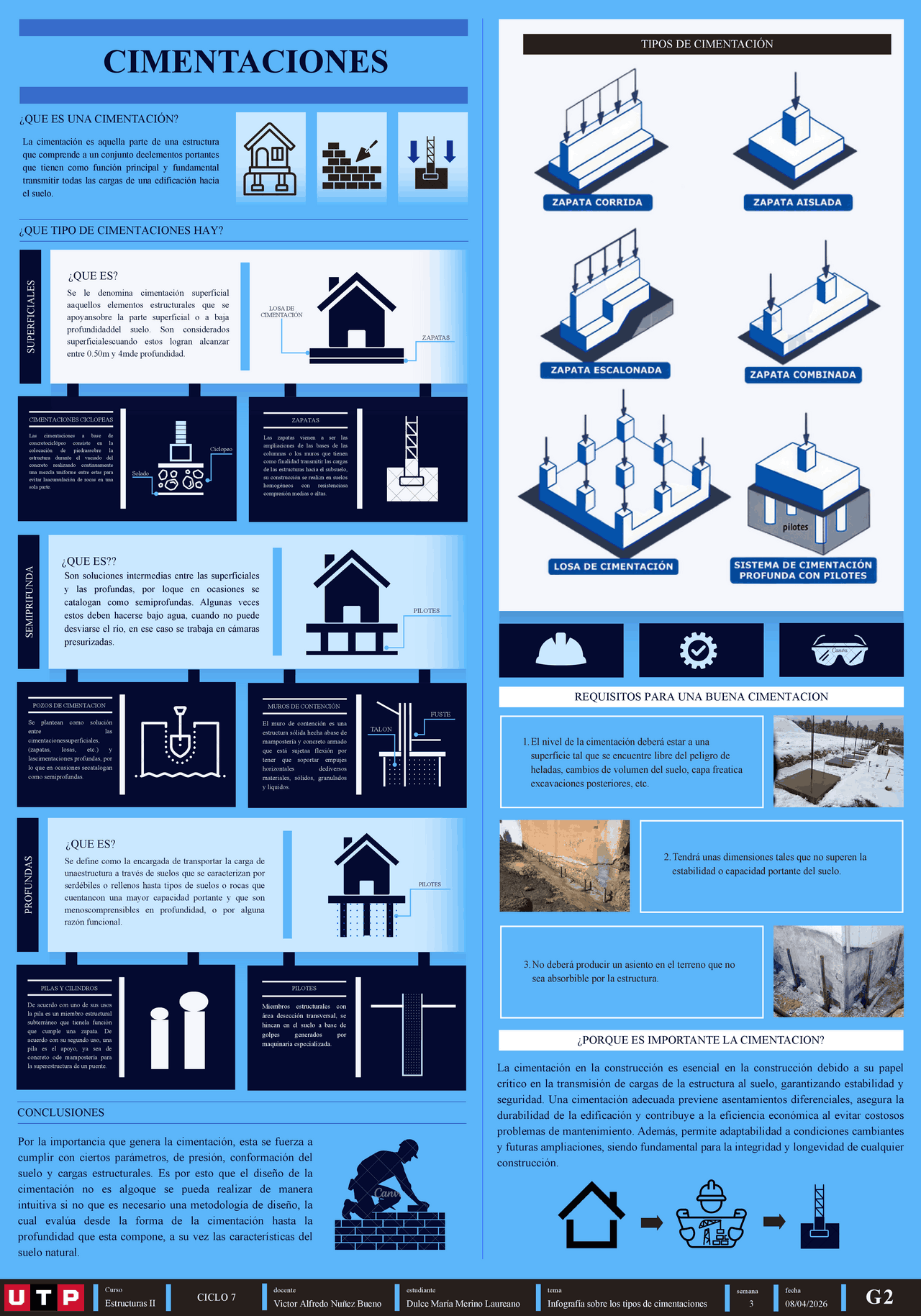

CIMENTACIONES
Curso
Estructuras II
docente
Victor Alfredo Nuñez Bueno
CICLO 7 estudiante
Dulce María Merino Laureano
tema
Infografía sobre los tipos de cimentaciones
semana
3
fecha
08/04/2026 G2
¿QUE ES UNA CIMENTACIÓN?
La cimentación es aquella parte de una estructura
que comprende a un conjunto deelementos portantes
que tienen como función principal y fundamental
transmitir todas las cargas de una edificación hacia
el suelo.
Se le denomina cimentación superficial
aaquellos elementos estructurales que se
apoyansobre la parte superficial o a baja
profundidaddel suelo. Son considerados
superficialescuando estos logran alcanzar
entre 0.50m y 4mde profundidad.
¿QUE TIPO DE CIMENTACIONES HAY?
SUPERFICIALES
Por la importancia que genera la cimentación, esta se fuerza a
cumplir con ciertos parámetros, de presión, conformación del
suelo y cargas estructurales. Es por esto que el diseño de la
cimentación no es algoque se pueda realizar de manera
intuitiva si no que es necesario una metodología de diseño, la
cual evalúa desde la forma de la cimentación hasta la
profundidad que esta compone, a su vez las características del
suelo natural.
¿QUE ES?
LOSA DE
CIMENTACIÓN
ZAPATAS
CIMENTACIONES CICLOPEAS
Las cimentaciones a base de
concretociclópeo consiste en la
colocación de piedrassobre la
estructura durante el vaciado del
concreto realizando continuamente
una mezcla uniforme entre estas para
evitar laacumulación de rocas en una
sola parte.
Solado
Ciclopeo
ZAPATAS
Las zapatas vienen a ser las
ampliaciones de las bases de las
columnas o los muros que tienen
como finalidad transmitir las cargas
de las estructuras hacia el subsuelo,
su construcción se realiza en suelos
homogéneos con resistenciasa
compresión medias o altas.
Son soluciones intermedias entre las superficiales
y las profundas, por loque en ocasiones se
catalogan como semiprofundas. Algunas veces
estos deben hacerse bajo agua, cuando no puede
desviarse el río, en ese caso se trabaja en cámaras
presurizadas.
SEMIPRIFUNDA
¿QUE ES??
PILOTES
POZOS DE CIMENTACION
Se plantean como solución
entre las
cimentacionessuperficiales,
(zapatas, losas, etc.) y
lascimentaciones profundas, por
lo que en ocasiones secatalogan
como semiprofundas.
MUROS DE CONTENCIÓN
El muro de contención es una
estructura sólida hecha abase de
mampostería y concreto armado
que está sujetaa flexión por
tener que soportar empujes
horizontales dediversos
materiales, sólidos, granulados
y líquidos.
FUSTE
TALON
Se define como la encargada de transportar la carga de
unaestructura a través de suelos que se caracterizan por
serdébiles o rellenos hasta tipos de suelos o rocas que
cuentancon una mayor capacidad portante y que son
menoscomprensibles en profundidad, o por alguna
razón funcional.
PROFUNDAS
¿QUE ES?
PILOTES
PILAS Y CILINDROS
De acuerdo con uno de sus usos
la pila es un miembro estructural
subterráneo que tienela función
que cumple una zapata. De
acuerdo con su segundo uso, una
pila es el apoyo, ya sea de
concreto ode mampostería para
la superestructura de un puente.
PILOTES
Miembros estructurales con
área desección transversal, se
hincan en el suelo a base de
golpes generados por
maquinaria especializada.
CONCLUSIONES
TIPOS DE CIMENTACIÓN
REQUISITOS PARA UNA BUENA CIMENTACION
1.El nivel de la cimentación deberá estar a una
superficie tal que se encuentre libre del peligro de
heladas, cambios de volumen del suelo, capa freatica
excavaciones posteriores, etc.
2.Tendrá unas dimensiones tales que no superen la
estabilidad o capacidad portante del suelo.
3.No deberá producir un asiento en el terreno que no
sea absorbible por la estructura.
¿PORQUE ES IMPORTANTE LA CIMENTACION?
La cimentación en la construcción es esencial en la construcción debido a su papel
crítico en la transmisión de cargas de la estructura al suelo, garantizando estabilidad y
seguridad. Una cimentación adecuada previene asentamientos diferenciales, asegura la
durabilidad de la edificación y contribuye a la eficiencia económica al evitar costosos
problemas de mantenimiento. Además, permite adaptabilidad a condiciones cambiantes
y futuras ampliaciones, siendo fundamental para la integridad y longevidad de cualquier
construcción.
