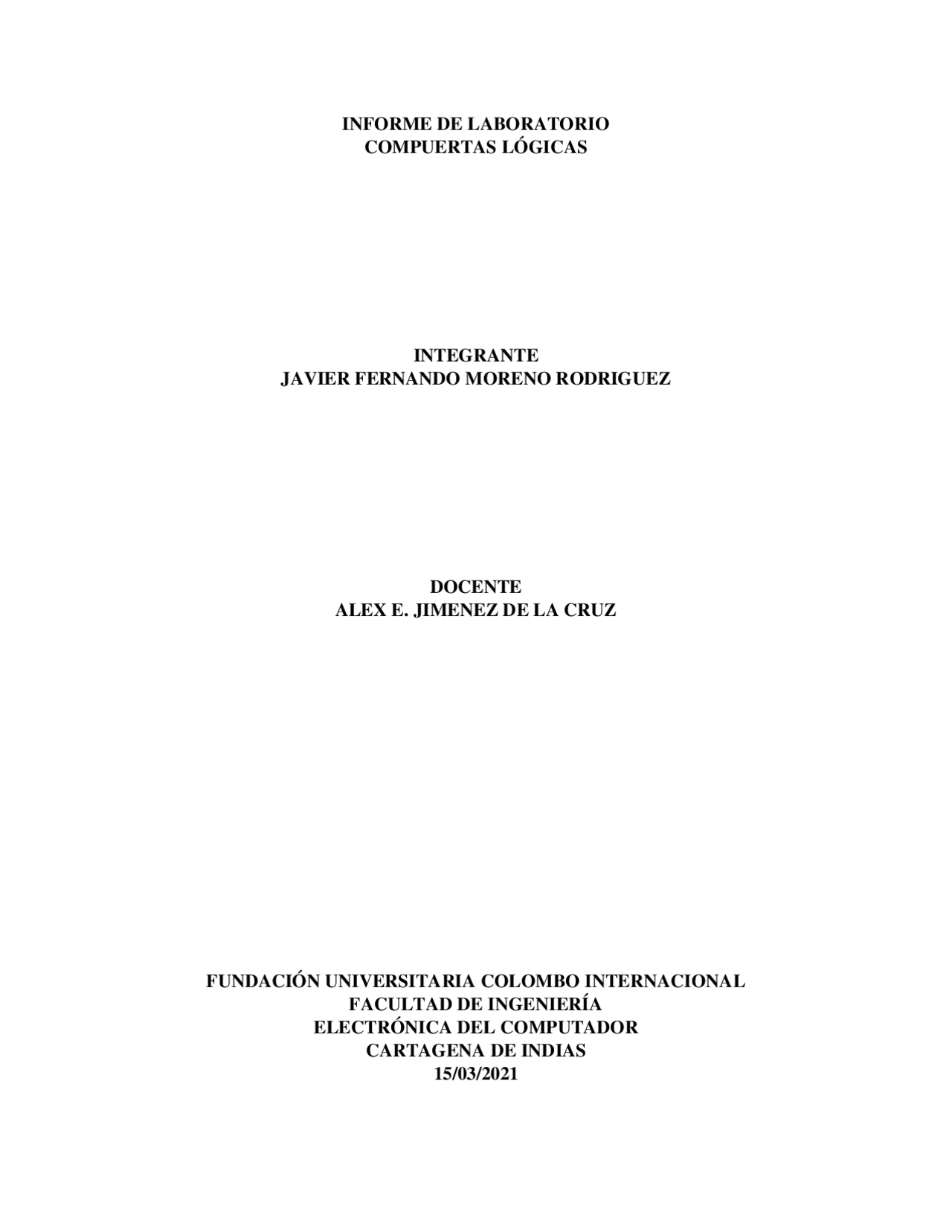

INFORME DE LABORATORIO
COMPUERTAS LÓGICAS
INTEGRANTE
JAVIER FERNANDO MORENO RODRIGUEZ
DOCENTE
ALEX E. JIMENEZ DE LA CRUZ
FUNDACIÓN UNIVERSITARIA COLOMBO INTERNACIONAL
FACULTAD DE INGENIERÍA
ELECTRÓNICA DEL COMPUTADOR
CARTAGENA DE INDIAS
15/03/2021
pf3
pf4
pf5
pf8
pf9
pfa

Vista previa parcial del texto

¡Descarga Informe de Laboratorio: Compuertas Lógicas y más Apuntes en PDF de Informática solo en Docsity!

INFORME DE LABORATORIO

COMPUERTAS LÓGICAS

INTEGRANTE

JAVIER FERNANDO MORENO RODRIGUEZ

DOCENTE

ALEX E. JIMENEZ DE LA CRUZ

FUNDACIÓN UNIVERSITARIA COLOMBO INTERNACIONAL

FACULTAD DE INGENIERÍA

ELECTRÓNICA DEL COMPUTADOR

CARTAGENA DE INDIAS

1. OBJETIVOS DE PRACTICA

  • Verificar experimentalmente el funcionamiento de las compuertas lógicas mediante el uso de software de simulación online de circuitos electrónicos.
  • Desarrollo de habilidades practicas
  • Desarrollo de habilidades intelectuales. 2. MARCO TEÓRICO COMPUERTAS LOGICAS Dentro de la electrónica digital, existe un gran número de problemas a resolver que se repiten normalmente. Por ejemplo, es muy común que al diseñar un circuito electrónico necesitemos tener el valor opuesto al de un punto determinado, o que cuando un cierto número de pulsadores estén activados, una salida permanezca apagada. Todas estas situaciones pueden ser expresadas mediante ceros y unos, y tratadas mediante circuitos digitales. Los elementos básicos de cualquier circuito digital son las compuertas lógicas (AND, OR, XOR, NOT). Hay disponible una gran variedad de compuertas estándar, cada una con un comportamiento perfectamente definido, y es posible combinarlas entre sí para obtener funciones nuevas (NAND, NOR, XNOR y YES). 2.1 COMPUERTAS LOGICAS BASICAS 2.1.1. Compuerta Lógica AND A) Concepto: Con dos o más entradas, esta compuerta realiza la función booleana de la multiplicación. Su salida será un “1” cuando todas sus entradas también estén en nivel alto. En cualquier otro caso, la salida será un “0”. El operador AND se lo asocia a la multiplicación, de la misma forma que al operador SI se lo asociaba a la igualdad. En efecto, el resultado de multiplicar entre sí diferentes valores binarios solo dará como resultado “1” cuando todos ellos también sean 1, como se puede ver en su tabla de verdad. Matemáticamente se lo simboliza con el signo “x”. 2.1.2. Compuerta Lógica OR

2.2. COMPUERTAS LOGICAS COMPLEMENTARIAS

  • Compuertas NAND: produce una salida a nivel BAJO sólo si todas las entradas están a nivel ALTO. Referencia 7400
  • Compuertas NOR: en la que la salida es un nivel BAJO cuando al menos una de las entradas está a nivel ALTO. Referencia 7402.
  • Compuertas YES: en la que la salida presenta el mismo nivel de la entrada, también se conoce como compuerta Buffer. Referencia 7407
  • Compuertas XNOR: produce una salida a nivel ALTO cuando todas las entradas están a niveles IGUALES. Referencia 74266 .

4. PROCEDIMIENTO

Una vez reconozcamos los elementos que vamos a emplear en el simulador, procedemos a realizar cada compuerta lógica. Compuertas Lógicas básicas:

FINALMENTE, ESTAS SERIAN LAS TABLAS DE VERDAD OBTENIDAS DE LOS

GRAFICOS PRESENTADOS ANTERIORMENTE.

5. CONCLUSION

En conclusión, se puede decir que existen gran cantidad de circuitos integrados los cuales tienen un fin especifico según el área que se emplea, también podemos decir que durante el desarrollo del laboratorio se adquieren habilidades practicas e intelectuales que llevan a un mejor manejo de estas herramientas y también lograr el diseño construcción y prueba de circuitos electrónicos.
