Temas y subtemas del reloj comparador
Tipo: Transcripciones
1 / 6
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!

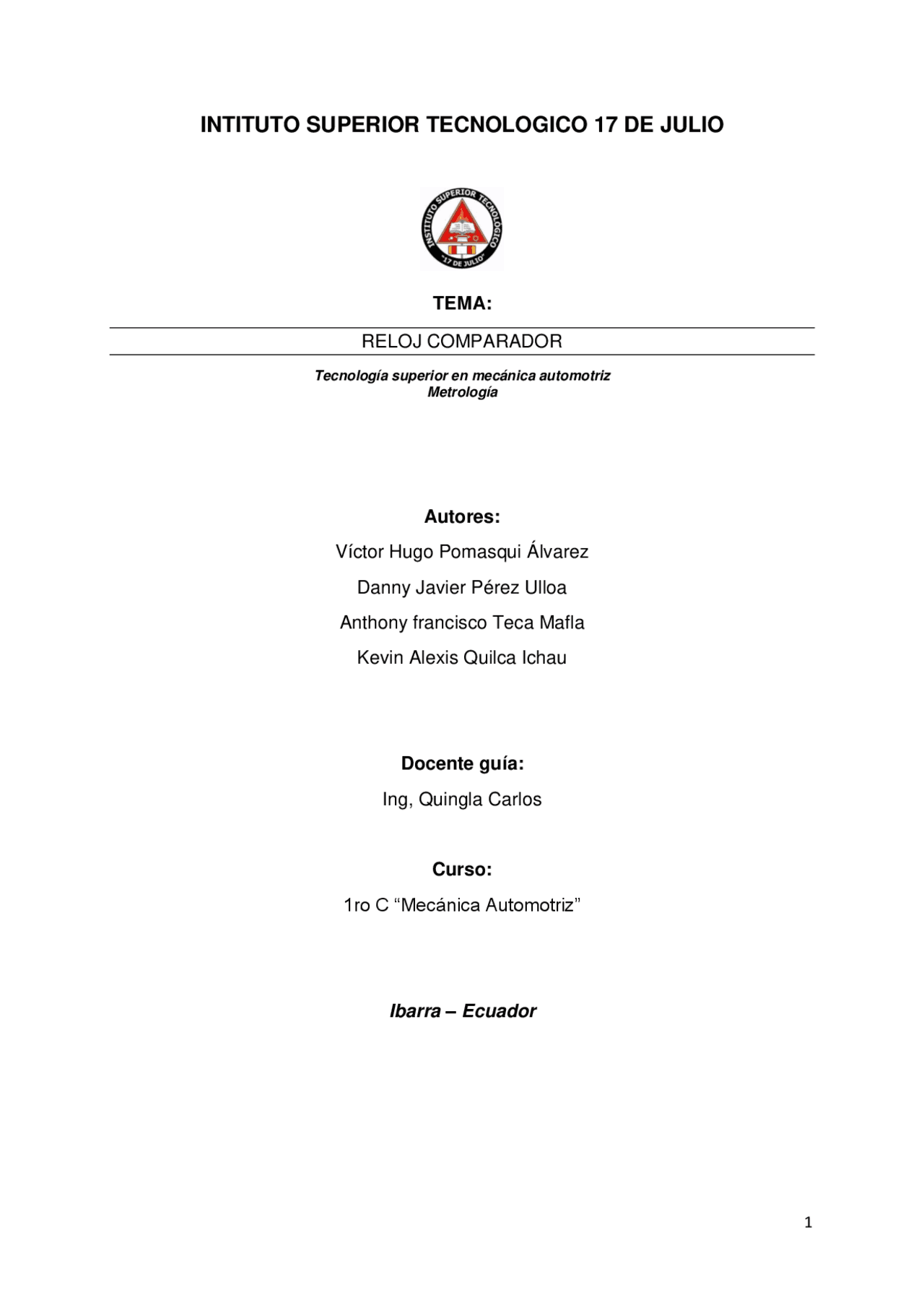

Tecnología superior en mecánica automotriz Metrología
lo que es muy utilizado para determinar niveles de desgaste y la forma. Por ello, es una herramienta que se implementa en muy diversos espacios de trabajo, especialmente en la industria mecánica, mecánica automotriz y en laboratorios. Para obtener resultados precisos, el reloj comparador debe calibrarse en un laboratorio dedicado, ya que es capaz de medir en milímetros y micrómetros.
Mide planitud, redondez, esfericidad, desviaciones y más. Excentricidad del árbol de levas y del cigüeñal La desviación de dirección del volante El centrado de ruedas
Los relojes comparadores consisten en un punto esférico en contacto con la superficie a medir. El punto esférico está conectado a una caja, mecanismo que se activará a través de un eje. Antes de comenzar a medir, la esfera del reloj debe estar configurada en 0, una característica que encontrará en la mayoría de los dispositivos.
En los tiempos de hoy, mayormente se usa el reloj comparador digital, ya que la precisión que marca es mejor que la del reloj analógico, a lo que también su lectura y uso son simples. Los pasos para la lectura son: ➢ El reloj comparador se coloca en un soporte para que quede fijado en la superficie a medir. ➢ Se preciosa el botón Origin , así fijado hasta que en la pantalla arroje el valor 0. ➢ Al haber hecho esto de manera correcta, en la pantalla se visualizará el resultado del desplazamiento en seis dígitos decimales.
El uso de la electrónica en los equipos de medición ha dado lugar a medidores de control electrónico que muestran los resultados de las mediciones en una pantalla digital. Un reloj comparador digital tienen una forma similar a los medidores tradicionales, pero tienen la ventaja de la tecnología digital, pueden mostrar información en una pantalla en lugar de manecillas, además se pueden conectar a una computadora o dispositivo electrónico. Gráfico 2 – Reloj comparativo digital
Para superficies inclinadas, coloque el reloj comparador en un soporte adecuado, ubique el punto más bajo como punto de referencia, luego mueva el reloj comparador para observar la variación de medida en las diferentes superficies de desplazamiento. Para comprobar la excentricidad o redondez del eje, se coloca entre puntos, en un soporte o apoyado en un rodamiento para que pueda girar libremente. Coloque el reloj en sentido radial del eje a comprobar, tome un punto como referencia, gire el eje y verifique la variación del radio alrededor de la circunferencia. Lo mismo se aplica al uso del reloj comparador para verificación de cotas, midiendo la diferencia de altitud. Establezca un punto en la superficie como referencia y especifique la diferencia de elevación de otros puntos en la superficie con respecto a esa referencia. Cuando se encuentra un punto de referencia, la medida que se muestra en el reloj se pone a cero y se gira la esfera para que el cero en la escala principal (una centésima o una milésima de milímetro, según el caso) coincida con la aguja ese momento. Las escalas milimétricas no suelen hacer esto, y hay que tener en cuenta que, si la variación de la medida es superior a un milímetro, en cuyo caso la aguja de la centésima dará más de una vuelta completa. Tenga en cuenta que girar la esfera no cambiará la posición de la punta del contacto, e incluso si la escala principal se establece en cero, la escala milimétrica puede no ser cero.
