El proceso de construcción y funcionamiento de flip flops d y jk en el laboratorio de la universidad nacional agraria la molina. El documento incluye el objetivo, procedimiento y resultados de la práctica, así como discusiones y conclusiones sobre los flip flops y un cuestionario para la comprensión de los conceptos. El documento también incluye una bibliografía para la referencia.
Tipo: Monografías, Ensayos
1 / 10
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!

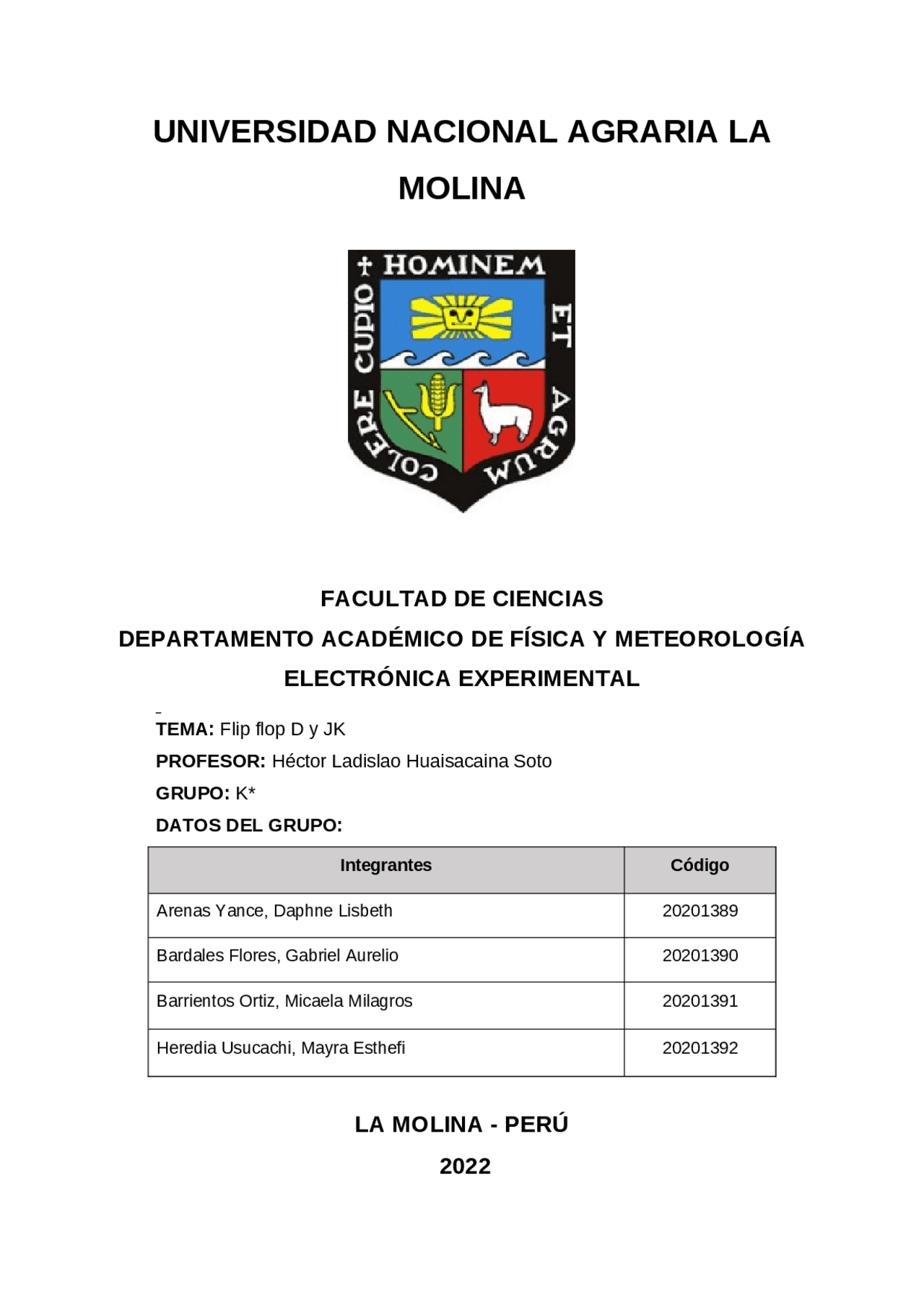

Integrantes Código Arenas Yance, Daphne Lisbeth 20201389 Bardales Flores, Gabriel Aurelio 20201390 Barrientos Ortiz, Micaela Milagros 20201391 Heredia Usucachi, Mayra Esthefi 20201392
I. Introducción Los flip flop, son dispositivos con doble estado o también llamados biestables que sirven de almacenamiento básico para operaciones de lógica secuencial, estos son también usados para la transferencia de datos digitales en unas unidades llamadas “registros” para los datos numéricos binarios. Dentro de la clasificación de los flip flop están los Asíncronos, que solo cuentan con entradas de control y los Asíncronos, que además de entradas de control, también necesitan una entrada de reloj (Ingeniería Mecafeniz, 2017). Existen distintos tipos de flip flop que cumplen con diferentes funciones en específico, como el FF de tipo D (data), que almacenan y realizan transiciones que coinciden con las de la entrada, es además considerado como una celda básica de memoria (HyperPhysics, s.f.). Está también por ejemplo el FF de tipo JK o también llamado biestable universal o FF universal, ya que con este, es posible la implementación de otros tipos de biestables (Electrónica Unicrom, s.f.). II. Objetivos ● Construir un circuito de reloj con el timer 555. ● Ver el comportamiento del flip flop cuando está conectado al circuito de reloj. ● Hallar la tabla de estados de los flip flops D y JK al estar conectados al circuito de reloj. III. Procedimiento y resultados A. Circuito de reloj
1. Construya el siguiente circuito usando el timer 55. Este será el circuito de reloj para los siguientes FF. ¿A qué frecuencia oscila el LED aproximadamente? Fig 1. Circuito del reloj Fuente: Guía de laboratorio UNALM, 2022
Fig. 5: Flip flop tipo D (funcionamiento) Fuente: Elaboración propia D Ck Q
3. Conecte el siguiente circuito Fig. 6: Circuito con flip flop D Fuente: Elaboración propia
Fig. 7: Circuito construido Fuente: Elaboración propia
4. Envíe pulsos a la entrada D del primer FF y verifique que se trate de un registro de desplazamiento. Escriba lo observado. Efectivamente, se comprueba el registro de desplazamiento. Primero, se prende un led, luego se enciende el LED de al costado al mismo tiempo. 5. Conecte la salida Q” del último FF a la entrada D del primer FF y observe el funcionamiento. Haga una tabla de estados. n Q1 Q 0 0 0 1 1 0 2 1 1 3 0 1 C. Flip flop tipo JK 6. Conecte el circuito de reloj al siguiente Flip flop JK (circuito integrado 7573), determine su tabla de estados
J K Ck Qn+
Fuente: Arduino (2017)
2. ¿Por qué se dice que las entradas Preset y Clear son asincrónicas? ¿Son de lógica positiva o negativa en este experimento? Son asincrónicas ya que tienen efecto sin importar el estado de las entradas J y K o el estado del reloj. 3. ¿Qué es un contador de anillo y un contador Johnson? Contador de anillo: Es un contador síncrono, que está conformado por la unión de varios flip flops tipo D o J-K, en serie de tal manera que la salida del flip-flop precedente se alimenta como una entrada al siguiente flip-flop inmediato. Además que se conecta la salida del último flip-flop como entrada al primer flip-flop en la cadena. Fuente: Contador de anillo (Glennapts R.) Contador Johnson: También conocido como “ contador conmutado'' es una variación del contador en anillo que duplica el número de estados codificados, sin alterar su velocidad. Sin embargo, cabe señalar que la salida del complemento del último flip-flop Q̅n, se alimenta de nuevo al primer flip- flop en la cadena. Esta disposición da como resultado un bucle cerrado debido a que los bits dentro del contador circulan continuamente dentro de él. Este contador tiene pines preestablecidos (P) y claros (C) para inicializar y restablecer el contador. Fuente: Contador Johnson (Glennapts R.) 4. ¿Cómo se denomina el circuito conectado en el paso 5? Se denomina contador Johnson. 5. ¿Las entradas J y K son síncronas o asíncronas? Son entradas síncronas. 6. ¿Qué es un flip flop tipo T? También llamado flip flop toggle, que significa conmutación. Este contiene una única entrada, su comportamiento se asemeja al de un flip flop tipo J-K, con sus entradas J-K unidas. Este cambia la salida con cada pulso de clock,
Valencia N. (2016). Descripción de cómo usar flancos de subida y bajada con Arduino. Recuperado de: http://www.drouiz.com/blog/2015/05/26/flancos-de- subida-y-bajada-con-arduino/ González R., Bardón M. y Salcines J. (s.f.). CONTADORES. Recuperado de: https://personales.unican.es/manzanom/planantiguo/edigitali/CONTG5.pdf Gonzales M. (s.f). Circuitos digitales. Recuperado de: https://www.monografias.com/trabajos14/flipflop/flipflop Ingeniería Mecafenix. 2017. Flip flop ¿Qué es y cómo funciona?. Recuperado de: https://www.ingmecafenix.com/electronica/flipflop/ Weebly (s.f). Circuitos secuenciales - flip flop. Recuperado de: http://circuitossecuenciales.weebly.com/flip-flop-tipo-t.html River Glennapts (s.f). Contador Johnson. Recuperado de: https://riverglennapts.com/es/digital-counters/283-johnson-counter.html River Glennapts (s.f). Contador anillo. Recuperado de: https://riverglennapts.com/es/digital-counters/282-ring-counter.html
