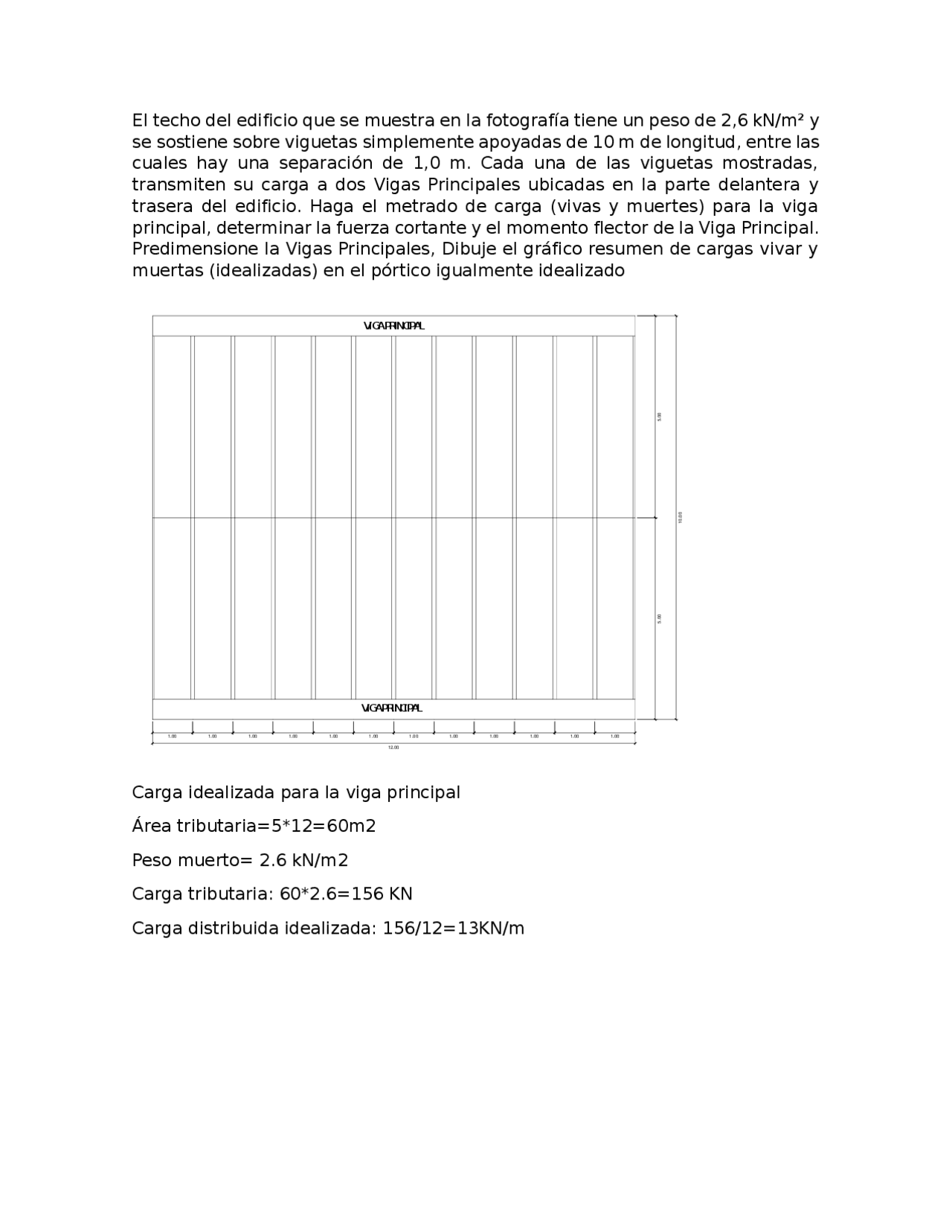

El techo del edificio que se muestra en la fotografía tiene un peso de 2,6 kN/m² y
se sostiene sobre viguetas simplemente apoyadas de 10 m de longitud, entre las
cuales hay una separación de 1,0 m. Cada una de las viguetas mostradas,
transmiten su carga a dos Vigas Principales ubicadas en la parte delantera y
trasera del edificio. Haga el metrado de carga (vivas y muertes) para la viga
principal, determinar la fuerza cortante y el momento flector de la Viga Principal.
Predimensione la Vigas Principales, Dibuje el gráfico resumen de cargas vivar y
muertas (idealizadas) en el pórtico igualmente idealizado
1.00 1.00 1.00 1.00 1.00 1.00 1.00 1.00 1.00 1.00 1.00 1.00
12.00
5.005.00
10.00
VIGA PRINCIPAL
VIGA PRINCIPAL
Carga idealizada para la viga principal
Área tributaria=5*12=60m2
Peso muerto= 2.6 kN/m2
Carga tributaria: 60*2.6=156 KN
Carga distribuida idealizada: 156/12=13KN/m
