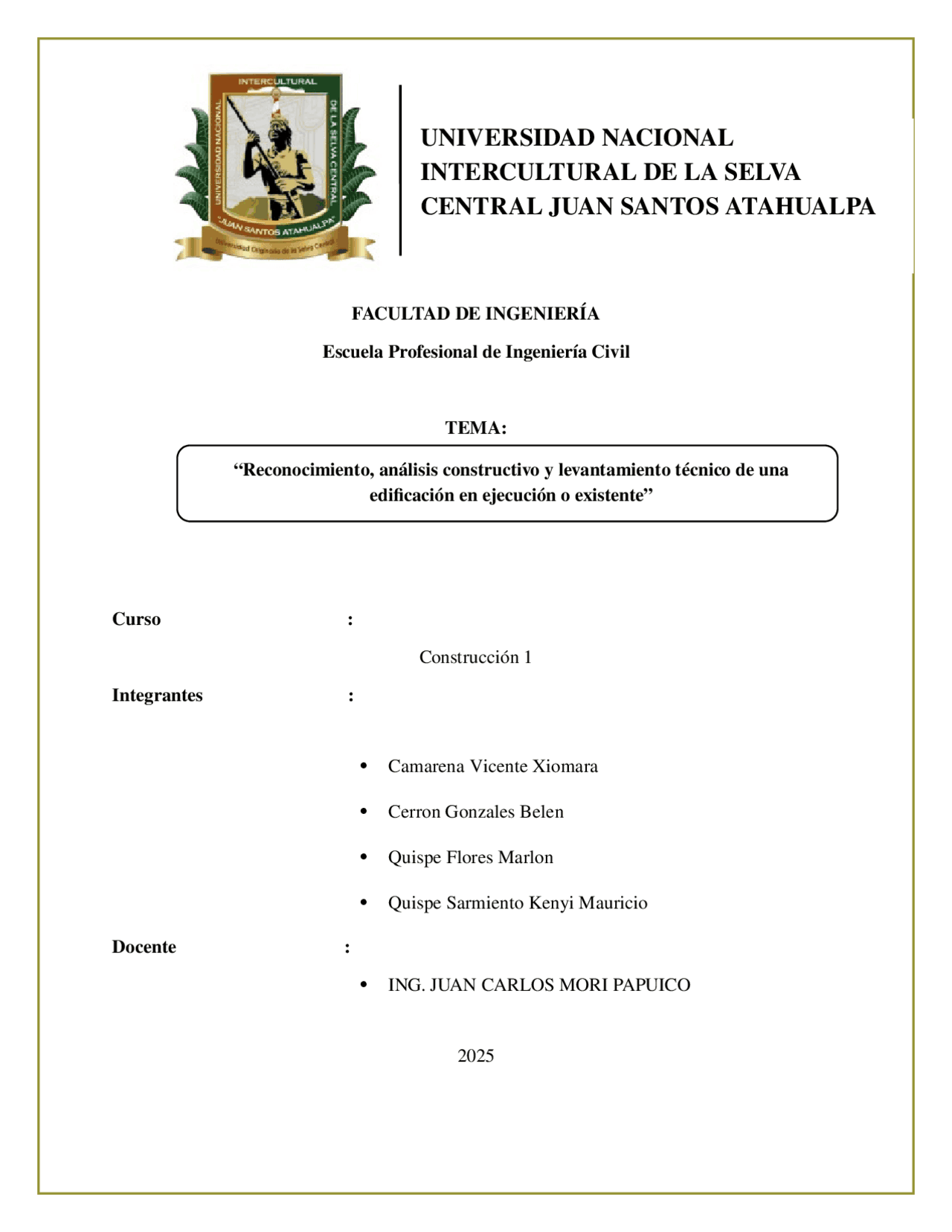

FACULTAD DE INGENIERÍA
Escuela Profesional de Ingeniería Civil TEMA: Curso : Construcción 1 Integrantes : Camarena Vicente Xiomara Cerron Gonzales Belen Quispe Flores Marlon Quispe Sarmiento Kenyi Mauricio Docente : ING. JUAN CARLOS MORI PAPUICO 2025 “Reconocimiento, análisis constructivo y levantamiento técnico de una edificación en ejecución o existente”
UNIVERSIDAD NACIONAL
INTERCULTURAL DE LA SELVA
CENTRAL JUAN SANTOS ATAHUALPA
Central Juan Santos Atahualpa FACULTAD DE
INGENIERIA CIVIL
CONSTRUCCIÓN
- INTRODUCCIÓN.............................................................................. 1. ÍNDICE
- OBJETIVOS......................................................................................
- 3.1. Objetivos específicos:..........................................................................
- DESCRIPCIÓN DE LA OBRA Y ESPECIFICACIONES TÉCNICAS..........
- 4.1. Cimientos y Sobrecimientos................................................................
- 4.2. Concreto y Acero.................................................................................
- 4.3. Capacidad del terreno y Sobrecargas.................................................
- 4.4. Albañilería...........................................................................................
- 4.5. Recubrimientos...................................................................................
- 4.6. Observaciones Técnicas......................................................................
- Análisis Del Sistema Constructivo..................................................
- 5.1. Datos Generales..................................................................................
- 5.2. Cumplimiento de Diseño Pasivo..........................................................
- 5.3. ANÁLISIS CRÍTICO DE CIMENTACIÓN Y SUELOS...................................
- 5.3.1. Condiciones Geotécnicas (Norma E.050)......................................
- ANÁLISIS TÉCNICO.......................................................................
- 6.1. Tipo de Cimentación Empleada
- 6.2. Calidad de los Materiales y Mano de Obra........................................
- 6.3. Cumplimiento de Normas Técnicas...................................................
- CONCLUSIONES............................................................................
- RECOMENDACIONES.................................................................... - P á g i n a 2 |
Central Juan Santos Atahualpa FACULTAD DE INGENIERIA CIVIL CONSTRUCCIÓN
3. OBJETIVOS
Llevar a cabo una evaluación, un análisis detallado y un levantamiento técnico de la edificación en construcción o ya existente, con el objetivo de valorar su estado presente, señalar fallas en la estructura y sugerir acciones correctivas o de mejora que aseguren la seguridad, la funcionalidad y la sostenibilidad de la edificación. 3.1. Objetivos específicos: Evaluar el cumplimiento de las normativas vigentes. Inspeccionar los materiales y técnicas constructivas utilizadas. Identificar posibles riesgos estructurales. Realizar un levantamiento de planos y dimensiones precisas. Documentar y presentar los hallazgos de manera clara y precisa. P á g i n a 4 | 15
Central Juan Santos Atahualpa FACULTAD DE INGENIERIA CIVIL CONSTRUCCIÓN
4. DESCRIPCIÓN DE LA OBRA Y ESPECIFICACIONES TÉCNICAS
4.1. Cimientos y Sobrecimientos Los cimientos se ejecutan en concreto ciclópeo con una resistencia de Fc = 140 kg/cm², proporción 1:10 con 30% de piedra grande (tamaño máx. 6”). Los sobrecimientos también son de concreto ciclópeo (Fc = 140 kg/cm²), proporción 1:8 con 25% de piedra mediana (tamaño máx. 4”). 4.2. Concreto y Acero Para los elementos estructurales (zapatas, columnas, vigas, losas y escaleras) se emplea concreto de Fc = 210 kg/cm² y acero de refuerzo Fy = 4200 kg/cm², grado 60. 4.3. Capacidad del terreno y Sobrecargas La capacidad portante del terreno es de 2.27 kg/cm². Las sobrecargas de diseño son: Aligerados (1er al 4to nivel): 250 kg/m² Azotea: 100 kg/m² Escaleras: 400 kg/m² 4.4. Albañilería P á g i n a 5 | 15 FIGURA 1: CROQUIS DEL PLANO ARQUITECTURA Nota. Se presenta el croquis del plano donde se muestran las áreas principales
Central Juan Santos Atahualpa FACULTAD DE INGENIERIA CIVIL CONSTRUCCIÓN Durante la salida a campo se observó la etapa de cimentación de la obra. En esta fase se están ejecutando las zapatas y vigas de conexión, según lo establecido en los planos estructurales. Se verificó que ya se realizó el vaciado del solado , el cual servirá como base para el armado del acero. Actualmente, se encuentra en proceso la colocación del acero, para posteriormente proceder con el encofrado y vaciado del concreto correspondiente. Este procedimiento permite asegurar una adecuada transmisión de cargas al terreno , garantizando la estabilidad y resistencia de la estructura en su etapa inicial. P á g i n a 7 | 15 Nota. Se observan las zapatas excavadas con el acero de refuerzo colocado, listas para el vaciado del concreto conforme al plano estructural. Nota. Se presenta un fragmento del plano est1 para reconocer las zapatas y vigas de conexión. 16/10/2025 1:00 pm. FIGURA 5: Detalle de zapatas laterales y sección de cimentación FIGURA 6: Ejecución en obra de la cimentación y columnas.
Central Juan Santos Atahualpa FACULTAD DE INGENIERIA CIVIL CONSTRUCCIÓN P á g i n a 8 | 15 Nota. Se muestran las especificaciones técnicas de armado para las vigas de cimentación (VC-1 y VC-2) y las columnas estructurales (C-1, C-2 y C-3), indicando las dimensiones, refuerzos longitudinales y estribos según el diseño estructural. Nota. Se observa el avance de la etapa de cimentación , con el acero de refuerzo de columnas colocado y preparado para el vaciado de concreto 16/10/2025 1:00 pm. FIGURA 7: Plano estructural de la escalera de concreto armado Nota. En el plano se observa el diseño estructural de la escalera conformada por dos tramos y un descanso intermedio, indicando las dimensiones, niveles y disposición del acero de refuerzo conforme a las especificaciones técnicas. FIGURA 8: Escalera de concreto armado Nota. Se observa la escalera de dos tramos con descanso intermedio, construida según el plano estructural, donde ya se ha vaciado el concreto y se aprecia su correcta geometría y nivelación 16/10/2025 1:00 pm.
Central Juan Santos Atahualpa FACULTAD DE INGENIERIA CIVIL CONSTRUCCIÓN
6. ANÁLISIS TÉCNICO
6.1. Tipo de Cimentación Empleada La cimentación es el elemento estructural encargado de transmitir las cargas de la estructura al suelo, garantizando su estabilidad y evitando asentamientos diferenciales. Los tipos más comunes en edificaciones son: Zapata aislada: Soporta una columna individual, la excavación de la zapata no es cuadrada porque el terreno es arenoso. P á g i n a 10 | 15 Se observa las zapatas que por ser terreno arenoso con una capacidad portante de 270 fc tiene una profundidad de máximo 2.10m FIGURA 9: Zapata Aisalada 16/10/2025 1:00 pm.
Central Juan Santos Atahualpa FACULTAD DE INGENIERIA CIVIL CONSTRUCCIÓN Viga de conexión: Vigas de cimentación monolítica: P á g i n a 11 | 15 Nota: Vemos que la viga de cimentación son elementos continuos de concreto que se construyen de una sola vez, uniendo la viga y la losa en un solo vertido para crear una estructura única e integrada. FIGURA 11: Vigas de cimentación monolítica FIGURA 10: Vigas de conexión Nota : Se observa las vigas de conexión son elementos estructurales que unen columnas y transfieren cargas
Central Juan Santos Atahualpa FACULTAD DE INGENIERIA CIVIL CONSTRUCCIÓN E.050 – Suelos y Cimentaciones E.060 – Concreto Armado E.070 – Albañilería E.030 – Diseño Sismorresistente E.040 – Seguridad durante la Construcción E.080 – Mampostería E.100 – Instalaciones Sanitarias E.120 – Instalaciones Eléctricas P á g i n a 13 | 15
Central Juan Santos Atahualpa FACULTAD DE INGENIERIA CIVIL CONSTRUCCIÓN
7. CONCLUSIONES
La identificación de las partidas principales permitió reconocer los componentes estructurales y constructivos esenciales del proyecto: cimentaciones, estructura (muros, columnas, vigas y losas), cubierta o techo, escaleras y acabados. Cada partida cumple una función específica que contribuye a la estabilidad, seguridad y habitabilidad de la edificación. El sistema de cimentación empleado presenta un diseño adecuado en función de las características geotécnicas del terreno, garantizando una correcta distribución de las cargas hacia el suelo. Su ejecución cumple los lineamientos establecidos por la Norma Técnica E.050 – Suelos y Cimentaciones del Reglamento Nacional de Edificaciones (RNE). La estructura portante está conformada principalmente por elementos de concreto armado, lo que otorga una adecuada rigidez y resistencia sísmica. El diseño y la ejecución se ajustan a los criterios de las Normas E.060 – Concreto Armado y E.070 – Albañilería, asegurando un comportamiento estructural estable ante las cargas gravitacionales y sísmicas. P á g i n a 14 | 15
