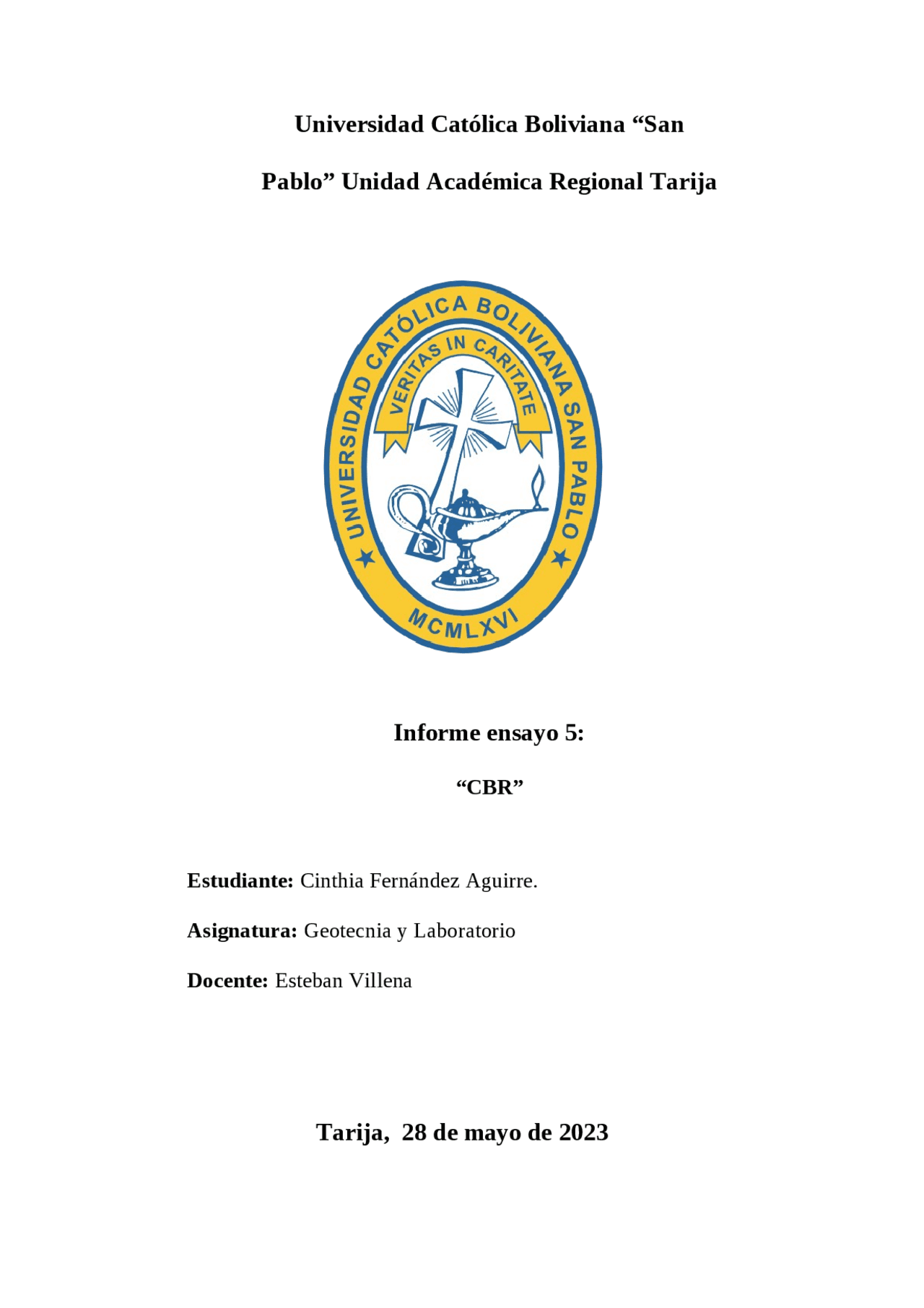

Universidad Católica Boliviana “San
Pablo” Unidad Académica Regional Tarija
Informe ensayo 5:
“CBR”
Estudiante: Cinthia Fernández Aguirre.
Asignatura: Geotecnia y Laboratorio
Docente: Esteban Villena
Tarija, 28 de mayo de 2023
Prepara tus exámenes
Prepara tus exámenes y mejora tus resultados gracias a la gran cantidad de recursos disponibles en Docsity
Consigue puntos base para descargar
Gana puntos ayudando a otros estudiantes o consíguelos activando un Plan Premium
Orientación Universidad
Prepara tus exámenes
Prepara tus exámenes y mejora tus resultados gracias a la gran cantidad de recursos disponibles en Docsity
Busca documentos
Prepara tus exámenes con los documentos que comparten otros estudiantes como tú en Docsity
Busca tu universidad
Encuentra los documentos específicos para los exámenes de tu universidad
Video Cursos
Estudia con lecciones y exámenes resueltos basados en los programas académicos de las mejores universidades
Quiz
Responde a preguntas de exámenes reales y pon a prueba tu preparación
Consigue puntos base para descargar
Gana puntos ayudando a otros estudiantes o consíguelos activando un Plan Premium
Comunidad
Pregúntale a la comunidad
Pide ayuda a la comunidad y resuelve tus dudas de estudio
Ebooks gratuitos
¡Nuestros e-books salva-estudiantes!
Descarga nuestras guías gratuitas sobre técnicas de estudio, métodos para controlar la ansiedad y consejos para la tesis preparadas por los tutores de Docsity
informe de laboratorio CBR, Monografías, Ensayos de Ingeniería Geotécnica
contiene un infrome de laboratrio Cbr de suelos
Tipo: Monografías, Ensayos
2022/2023
1 / 9
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!
Documentos relacionados
Vista previa parcial del texto
¡Descarga informe de laboratorio CBR y más Monografías, Ensayos en PDF de Ingeniería Geotécnica solo en Docsity!
Universidad Católica Boliviana “San
Pablo” Unidad Académica Regional Tarija
Informe ensayo 5:
“CBR”
Estudiante: Cinthia Fernández Aguirre.
Asignatura: Geotecnia y Laboratorio
Docente: Esteban Villena
Tarija, 28 de mayo de 2023
1. Introducción El ensayo CBR de un suelo es la carga unitaria de penetración expresada en por ciento es su respectivo valor estándar. También se dice q mide la resistencia al corte de un suelo bajo condiciones de humedad. El ensayo permite obtener un numero de la relación de soporte, que no es constante para un suelo dado, sino que se aplica solo al estado en el cual se encontraba el suelo durante el ensayo. Cuando llega el momento de diseñar y construir algún tipo de obra que requiera en colocar peso sobre el suelo “casi en un cien por ciento de las obras” los ingenieros parten de distintos factores y como unos de los más importantes es conocer bajo qué condiciones está el suelo donde se va a realizar la obra, para ello es importante aplicar diversos métodos para saber de qué manera condicionar el suelo o no y uno de esos métodos importantes es conocido como Razón de Soporte de California (CBR). El ensayo de CBR se emplea para evaluar la capacidad portante de terrenos compactados como terraplenes, capas de firme, explanadas, así como en la clasificación de terrenos. El ensayo de CBR consiste en compactar un terreno en unos moldes ya normalizados, donde se debe sumergirlos en agua y aplicar un punzonamiento o apisonamiento sobre la superficie del terreno mediante un pistón normalizado Los objetivos mas importantes es obtener la medida de la resistencia a la penetración con un muestreador en el suelo no cohesivo, tomar las muestras representativas del suelo y hallar la correlación entre numero de golpes y la compacidad y la resistencia a la compresión simple.
sobre el espaciador.
- Compactar cada una de las porciones de suelo húmedo en el molde.
- Retirar el collar cuidadosamente el suelo compactado con una regla al nivel del borde del molde.
- Sacar la placa base perforada.
- Colocar un disco de papel filtro
- Colocar el vástago ajustable
- Colocar los moldes con sus respectivas cargas en el recipiente
- Al termino de periodo de inmersión, tomar lecturas finales de la expansión
- Sacar el agua libre dejando drenar la probeta
- Retirar las cargas
- Determinar la densidad de la muestra después de la inmersión. Pasos para la penetración
- Coloque sobre la probeta la cantidad suficiente de cargas
- Apoyo el pistón de penetración con la carga más pequeña posible, colocar los calibres de tensión y deformación en cero.
- Aplique las cargas en el pistón, con una velocidad reducirle
- Anote las lecturas de las cargas en cada nivel de penetración
- Anotar la carga máxima alcanzada
- Sacar el suelo del molde y determine su humedad considerando la totalidad de la muestra
- Una vez obtenido los datos calcular y grafique los valores de CBR y determinar su calidad y clasificación para su uso en terraplenes 4. Levantamiento fotográfico o grafico Imágenes en las cuales se puede apreciar los materiales empleados y secuencia de
aplicación.
5. Cálculos y resultados Molde 1 Altura (cm) 18 Peso vacio(kg) 5, Disco espaciador (cm) 6 Diametro piston(cm) 5 Area(cm2) 4, Datos previos del ensayo
Molde No. pulg mm kg Lectura dial kg kg/cm 0 0 0 0 0 0 0,025 0,63 19,05 5 19,05 3, 0,05 1,27 49,53 13 49,53 10, 0,075 1,9 76,2 20 76,2 15, 0,1 2,54 102,87 27 102,87 20, 0,2 5,08 270,51 71 270,51 55, 0,3 7,62 361,95 95 361,95 73, 0,4 10,16 285,75 75 285,75 58, 0,5 12,7 209,55 55 209,55 42, Penetracion Carga normal CBR = R esistencia unitariadel suelo Resistencia portante del suelo Rp =70. k g c m
CBR(mm) muestra patron/ resistencia x 100% CBR(2,5) 0,284090909 28, CBR(5,0) 0,767045455 76,
6. Conclusiones y recomendaciones Algunas conclusiones y recomendaciones que hemos obtenido para esta práctica son las siguientes: - Los resultados del CBR fueron bastantes altos por lo que podemos decir que tuvimos un suelo muy resistente. - En la grafica esfuerzo vs penetración s epudo apreciar que los valores no son
