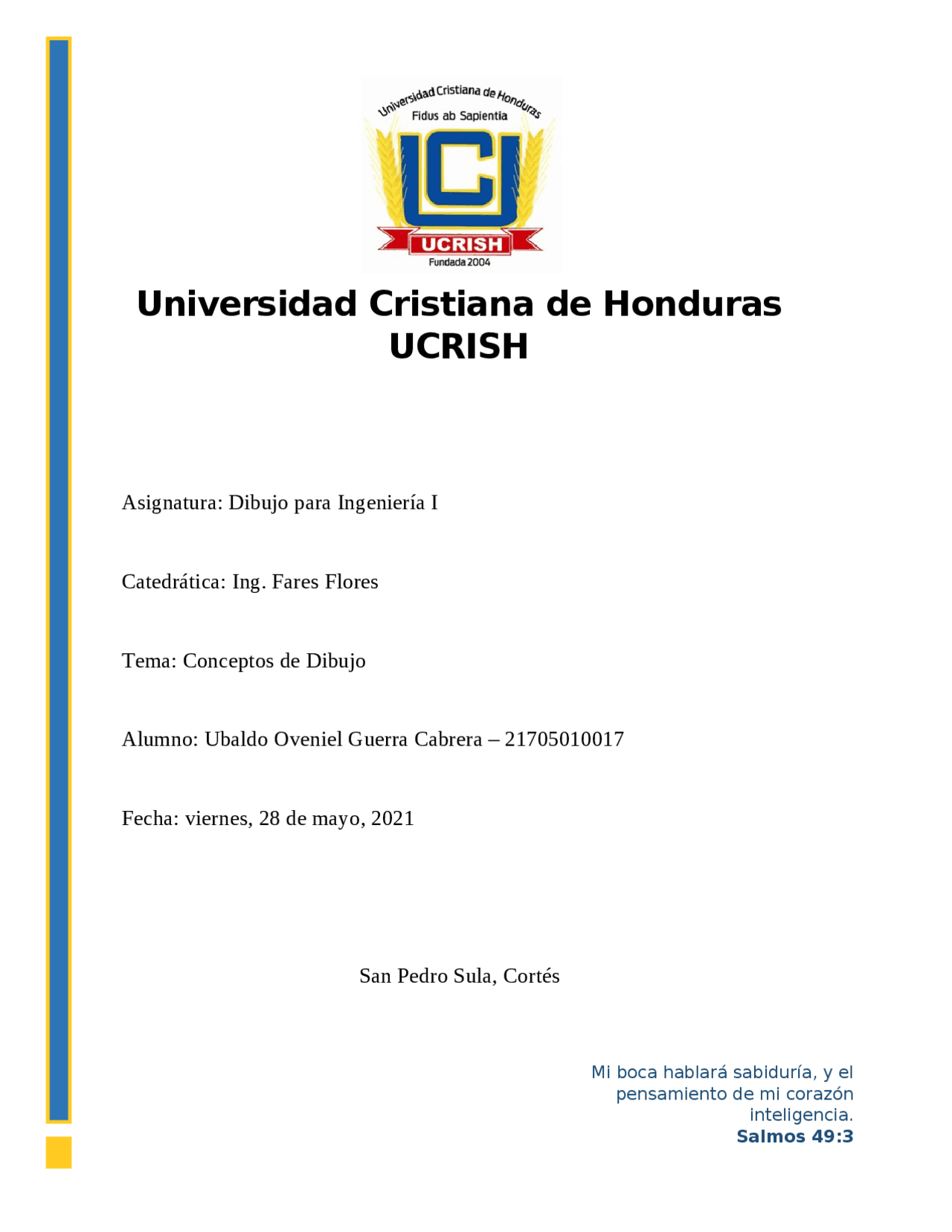

Universidad Cristiana de Honduras

UCRISH

Asignatura: Dibujo para Ingeniería I

Catedrática: Ing. Fares Flores

Tema: Conceptos de Dibujo

Alumno: Ubaldo Oveniel Guerra Cabrera – 21705010017

Fecha: viernes, 28 de mayo, 2021

San Pedro Sula, Cortés

Mi boca hablará sabiduría, y el pensamiento de mi corazón inteligencia. Salmos 49:

Investigar los siguientes conceptos:

  1. Punto: El punto es el elemento gráfico más pequeño que se puede dibujar. Existen dos clases de puntos: el punto geométrico y el punto gráfico, conocido también como signo gráfico.  El punto geométrico se utiliza en dibujo técnico y surge cuando dos rectas se cortan (intersección). Este tipo de punto no tiene dimensiones, es decir, carece de altura, de anchura y de profundidad, y se puede nombrar con una letra mayúscula (punto P).  El punto gráfico-plástico o signo gráfico es el más simple de los elementos que se utilizan para dibujar formas. Es posible hacer puntos o signos gráficos con la huella que deja en el papel un lápiz, un rotulador, un pincel con pintura, etc. Los puntos pueden presentar diferentes colores, dimensiones y formas, siempre que sean pequeñas: círculos, estrellas, triángulos, etcétera.
  2. Línea: es la representación gráfica de la trayectoria de un punto en movimiento que deja un trazo y se convierte en una línea. Es la sucesión de puntos que siguen una misma o distinta dirección, en el espacio o en el plano. Teóricamente la línea es algo ilimitado, cuando tiene límites se le conoce como segmento. Sólo tiene una dimensión: longitud. Una línea se denomina recta, cuando los puntos van en una misma dirección, en caso contrario se denomina curva. Las líneas tienen una dimensión, y se nombran con una letra minúscula (recta r o curva c). Es un elemento gráfico que, al igual que el punto, se utiliza para construir formas e imágenes. Según sea la trayectoria del punto, las líneas pueden ser rectas, curvas, quebradas, onduladas, mixtas, abiertas, cerradas, etcétera. Para dibujar una línea geométrica es necesario utilizar herramientas de dibujo técnico (escuadra, cartabón, plantilla de curvas, etc.). La línea gráfica es más libre y se puede realizar con o sin instrumentos de apoyo. La línea puede tener diferente forma y dimensiones en función de cómo sea su trazo: larga, corta, continua, discontinua,
  1. Vistas: Un objeto puede ser dibujado y su representación quizá dé una idea aproximada de cómo es, pero cuando se desea que la representación de tal objeto lo defina exactamente y sin confusiones, se recurre a lo que en dibujo se conoce como vistas. Las vistas son un sistema de representación normalizado y universalmente adoptado, que permite definir de la manera más completa un objeto mediante dibujos. Este sistema se basa en principios físicos y geométricos, y resulta de lo siguiente: a. Se coloca o suspende una pieza prismática dentro de una caja de cristal transparente, de tal forma que queden paralelas entre sí las caras de la pieza y las del cubo. b. Por fuera del cubo se encuentra un observador que dirige su mirada perpendicularmente a cada una de las caras del cubo y va observando por cada una de estas; por lo tanto, tiene 6 diferentes imágenes o vistas de la pieza en observación. Cada vista recibe un nombre de acuerdo con el punto desde donde se mira el objeto:  Vista Frontal (VF). Imagen que resulta de observar al objeto desde el frente.  Vista Superior (VS). Imagen que resulta al mirar desde arriba al objeto.  Vista Lateral Derecha (VLD). Imagen que resulta al mirar desde el lado derecho (del observador) al objeto.  Vista Lateral Izquierda (VLI). Imagen que resulta al mirar desde la izquierda (del observador) al objeto.  Vista Inferior (VI). Imagen que resulta al mirar desde abajo al objeto.  Vista Posterior (VP). Imagen que resulta de mirar al objeto desde la parte de atrás del mismo.
  1. Acotación: Se entiende por acotación la especificación detallada de las medidas reales de una pieza o figura en el dibujo que las representa. Generalmente se especifica, en el cuadro de referencias, en qué unidades se está acotando; estas puedes ser centímetros, milímetros, pulgadas, etc. Importante: Cuando se desea reproducir un objeto o figura a partir de sus vistas las medidas deben tomarse atendiendo a las acotaciones y no midiendo directamente el dibujo. Elementos de la acotación:
  2. Circulo: Es una superficie plana limitada por una circunferencia; también se le considera como un polígono regular de un número infinito de lados.
  3. Circunferencia: Es la línea curva cerrada y plana formada por una sucesión de puntos, los cuales equidistan de un punto fijo llamado centro.
