Informe final de labaortorio 3 circuitos
Tipo: Esquemas y mapas conceptuales
1 / 7
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!

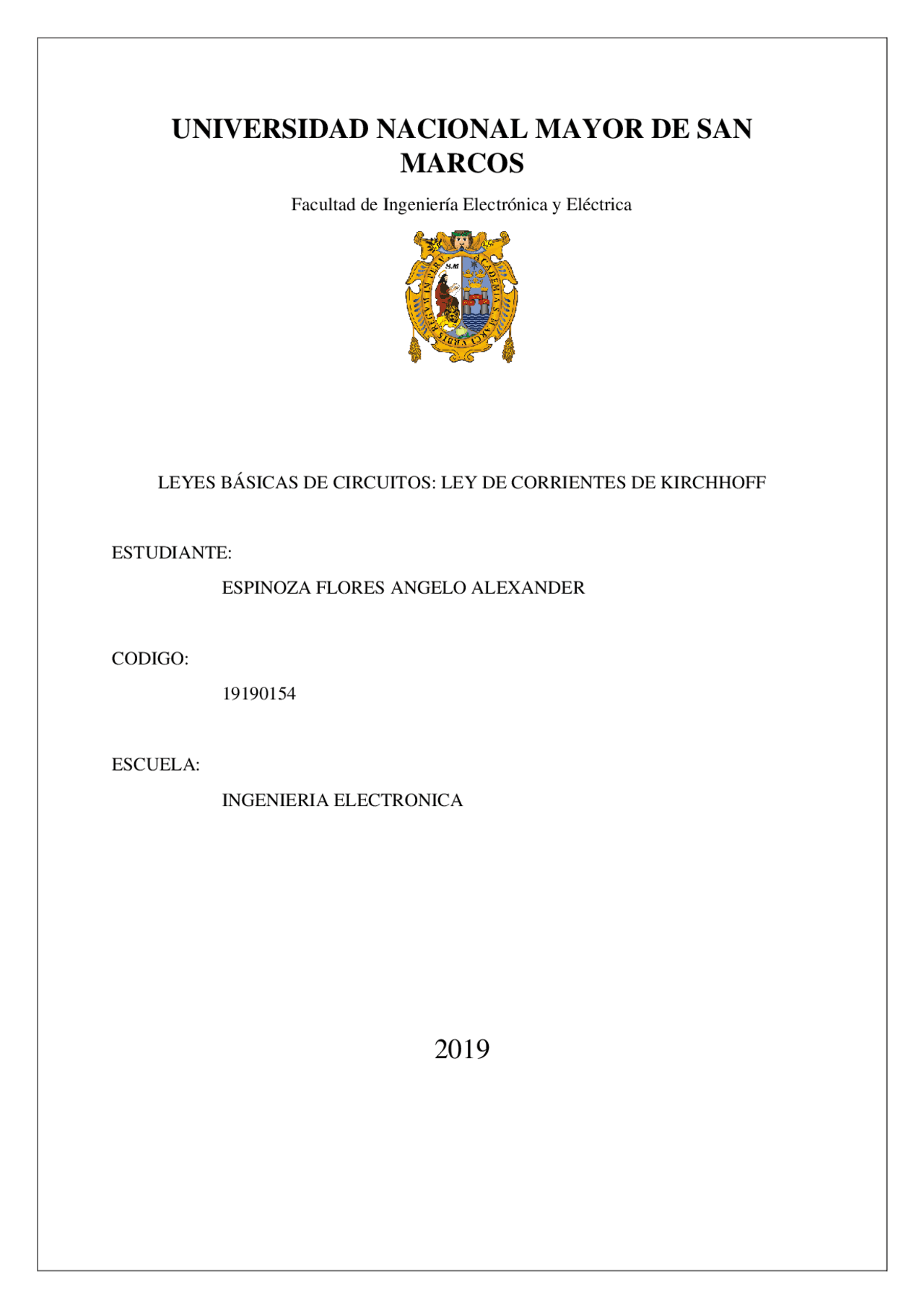

Facultad de Ingeniería Electrónica y Eléctrica LEYES BÁSICAS DE CIRCUITOS: LEY DE CORRIENTES DE KIRCHHOFF ESTUDIANTE: ESPINOZA FLORES ANGELO ALEXANDER CODIGO: 19190154 ESCUELA: INGENIERIA ELECTRONICA
a) Con los datos obtenidos en las tablas anteriores, procedemos a calcular el valor de las resistencias. b) Usando la ley de Ohm calculamos el valor de las resistencias c) Con ayuda del multímetro medimos las resistencias, o usamos el software de Multsim. R1 (KΩ) R2 (KΩ) R3 (KΩ) R4 (KΩ) R5 (KΩ) Valor calculado 10 20 20 20 10 Valor medido 10 20 20 20 10
a) Se armó el circuito b) Se realizó la simulación en el Multsim c) Se colocó los amperímetros para confirmar la cantidad de corriente que pasa por las ramas. Teroricamente tenemos: 𝑉 1 − 5 20000
𝑉 1 20000
4 𝑉 1 20000 = 0 V1= 5/ Entonces: I1= 208.333 μA I2=41.666 μA I3=0.8333 μA I4=0.8333 μA En el simulador obtenemos lo siguiente: I1 I2 I3 I Valor calculado 208.333 μA 41.666 μA 8.3333 μA 83.333 μA Valor simulado 208 μA 41.7 μA 83.3 μA 83.3 μA Simulacion en Multsim Exp 3
I1 I2 I Valor Calculado (^80) μA 220 μA 140 μA Valor simulado (^80) μA 220 μA 140 μA
5. CUESTIONARIO: a) Describa el procedimiento realizado en el laboratorio y muestre sus resultados. Los procedimientos realizados en el laboratorio se encuentran en el presente informe con el fin de comprobar que se realizó cada una de las experiencias, y posteriormente se obtuvieron los datos obtenidos de tensión y corriente. b) ¿Los valores de intensidad de corriente hallados experimentalmente coincidieron con los teóricos hallados por medio del uso de la ley de corrientes de Kirchhoff? Si hay diferencias, explique las posibles causas. Los valores de intensidad de corriente hallados en el laboratorio mediante el uso del software coinciden con los valores calculados teóricamente, los datos hallados de forma experimental varían en decimales; esto se debe a la naturaleza de los materiales en donde se trabaja en la realidad por lo tanto hay una pequeña perdida de energía. 6. OBSERVACIONES: a) Se puede observar que se debe tener en cuenta al momento de hallar la intensidad de corriente que siempre va de mayor a menor potencial por lo que se debe considerar la dirección de la corriente. b) Tener en cuenta la primera Ley de Kircchoff al realizar los cálculos. 7. CONCLUSIONES: a) Podemos concluir que la primera Ley de nodos de Kirchhoff ayuda a encontrar la intensidad de corrientes en el circuito. b) Se puede concluir que si la intensidad de corriente sale negativa es porque el sentido es opuesto. c) La ley de Kirchoff nos da una ecuación con una sola variable, en cambio la de mallas nos puede dar hasta dos ecuaciones con dos variables. 8. REFERENCIAS: González, A. G. (26 de 07 de 2013). panamahitek. Obtenido de http://panamahitek.com/ley- de-las-corrientes-de-kirchhoff-metodo-de-nodos/
