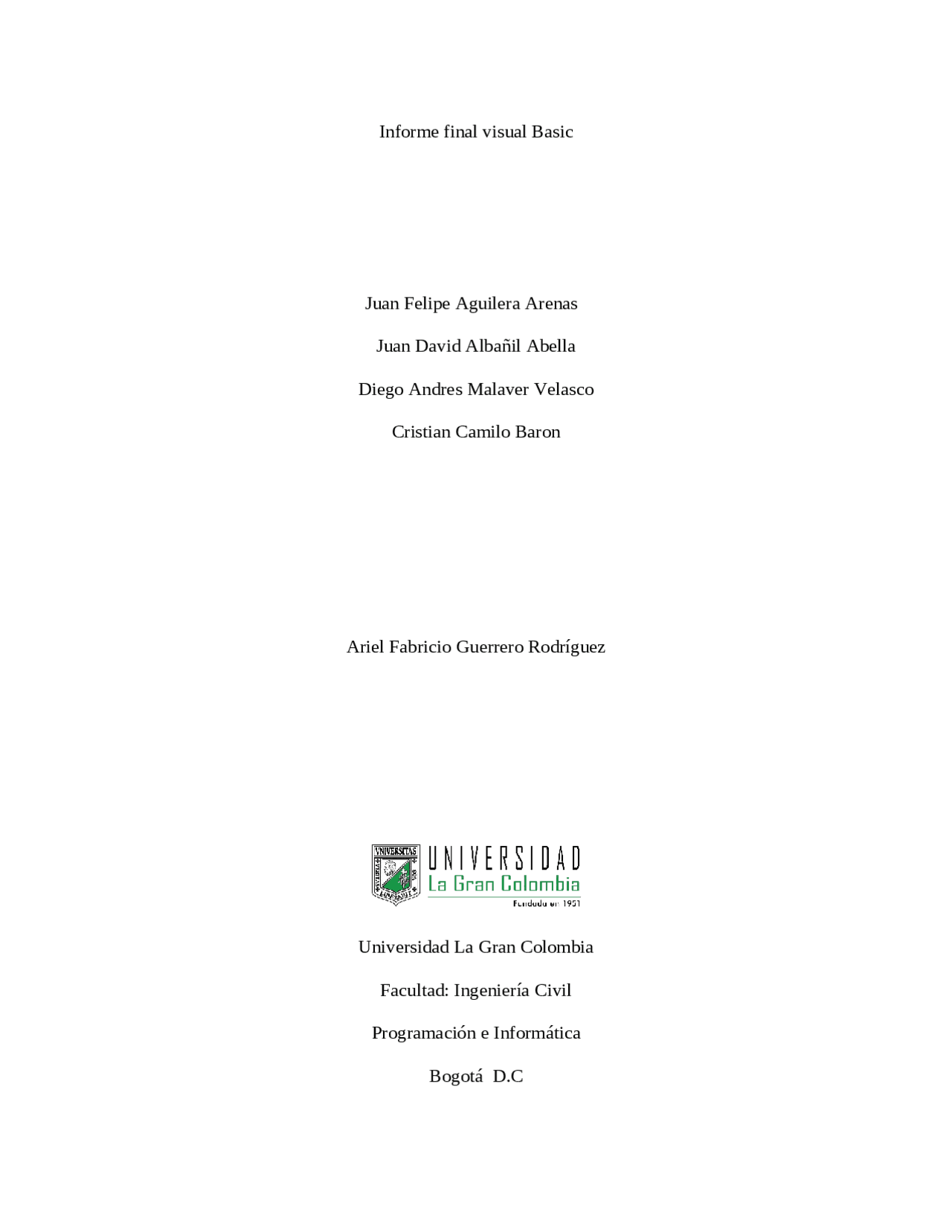

Informe final visual Basic
Juan Felipe Aguilera Arenas
Juan David Albañil Abella
Diego Andres Malaver Velasco
Cristian Camilo Baron
Ariel Fabricio Guerrero Rodríguez
Universidad La Gran Colombia
Facultad: Ingeniería Civil
Programación e Informática
Bogotá D.C
pf3
pf4
pf5
pf8
pf9
pfa
pfd
pfe
pff
pf12
pf13
pf14
pf15
pf16
pf17
pf18

Vista previa parcial del texto

¡Descarga Informe final visual Basic y más Guías, Proyectos, Investigaciones en PDF de Programación Informática solo en Docsity!

Juan Felipe Aguilera Arenas

Juan David Albañil Abella

Diego Andres Malaver Velasco

Cristian Camilo Baron

Ariel Fabricio Guerrero Rodríguez

Universidad La Gran Colombia

Facultad: Ingeniería Civil

Programación e Informática

Bogotá D.C

  • 1 RESUMEN........................................................................................................................ Tabla de contenido
  • Introducción.........................................................................................................................
    • 1.1 Objetivo General...................................................................................................................
    • 1.2 Objetivos Específicos.............................................................................................................
  • 2 Estructura del Documento por Capítulos Diferenciados...................................................
    • 2.1 Marco Referencial...............................................................................................................
    • 2.2 Conclusiones.......................................................................................................................
  • Lista de Referencia o Bibliografía.....................................................................................

1.1 Objetivo General

Utilizar e interpretar la programación en visual Basic para la elaboración del diseño de

mezcla del concreto de acuerdo a las dimensiones proporcionadas por el cliente.

1.2 Objetivos Específicos

 Tener en cuenta los diferentes resultados obtenidos en los laboratorios realizados

para la elaboración del diseño de mezcla.

 Mostrar los resultados obtenidos en la plantilla de Excel del diseño de mezcla

obtenido.

 Desarrollar la programación teniendo en cuenta la resistencia del concreto de

3000 PSI con una proporción de 1:2:3.

2 Estructura del Documento por Capítulos Diferenciados

DISEÑO DE MEZCLA METODO TRADICIONAL

Datos generales de la obra:

 El proyecto para la construcción de un puente que cruce uno de los ríos de la

ciudad de Cali. Es el colado de una Zapata del puente, en zona seca, con un

volumen de 300 m3 de concreto de 280 Kg/cm2. El cemento a utilizar es de tipo I

con 3.1 gr/cm3 y los agregados son calizas de la región. Las temperaturas

esperadas son las correspondientes a las del mes de mayo y debido a la demanda

de cemento se prevé que algún envió pueda llegar a elevadas temperaturas. El

concreto será premezclado en planta de la localidad operando con tres camiones

mezcladores y que se encuentra a 20 minutos de la obra. El método de colocación

será por bombeo. Se recomienda el uso de un reductor de agua del 10 %. Se

cuenta con una estadística amplia con una desviación estándar de 2.5.

DATOS DE LA OBRA (METER TABLAS DE ABAJO).

1. ASENTAMIENTO

Según la tabla 1.

Tabla 2. Tamiz agregado grueso.

Según la tabla el tamaño máximo nominal es (½”) debido a que es el tamiz anterior del

que pasa el 15%.

TMN: ½”

TAMAÑO MAXIMO (TM).

El tamaño máximo fue escogido con base a los resultados obtenidos en el laboratorio

como se muestra en la tabla 2.

El cual es (1 ½”) ya que siempre es un tamaño menor que aquél a través del cual se

requiere que pase el 100% del material.

TM: 1 ½”

MODULO DE FINURA.

El módulo de finura se calcula sumando los porcentajes retenidos acumulados en los

tamices y dividiendo la suma entre 100.

MF =

%retenido

acumulado

( 1 ½ ” + 1 ” +¾ ” +½ ” + ¾ ” + N ° 4 + N ° 8 + N ° 16 + N ° 30 + N ° 50 + N ° 100 + N ° 2

MF: 4.

3. CANTIDAD DE AIRE. 5.5 0.

Según la tabla 3.

Tabla 3. Contenido aproximado de aire en el concreto para varios grados de exposición.

Se obtuvo una cantidad de aire de 5.5 debido a que el TMN es de 1/2 “y se tomó en un

rango medio, puesto que va estar sometido a los diferentes oleajes del rio que va pasar por el

puente.

AGUA DE MEZCLADO.

La cantidad de agua de mezclado por volumen unitario de concreto que se requiere para

producir un asentamiento determinado, depende del requerimiento de agua del cemento y del

requerimiento de agua del agregado, así como del contenido de aire de la mezcla. Según la

tabla 4.

Tabla 4. Requerimientos aproximados de agua de mezclado y contenido de aire para

diferentes asentamientos y TMN del agregado.

f

′cr = f ′c + 1.34 §

f ′cr = 28 MPa + 1.34 (2.5)

f ′cr = 31.35 MPa

Obteniendo el valor de la resistencia a la compresión requerida f ′cr, se procede a estimar

la relación agua cemento mediante el uso de la tabla 6.

Tabla 6. Relación entre la resistencia a la compresión y algunos valores de la

relación a/c.

(Tomado de ASOCRETO, 2005)

Puesto que nuestra f ′cr se encuentra en medio de dos valores en la tabla 4. Se procede

hacer una interpolación para hallar la relación agua cemento a/c.

Nuestro valor se encuentra en medio de 28 MPa y 31.5 MPa, por lo tanto, la interpolación

que se va realizar se hace respecto a esos valores.

INTERPOLACION

28 MPa ………….. 0.

31.35 MPa ……….X

31.5 MPa ………… 0.

31.5 MPa -28 Mpa = 3.5 MPa

31.35 MPa – 28 MPa = 3.35 Mpa

31.5 MPa ….. 0.

3.35 MPa …… X

X= 0.

a/c= 0.38 – 0.0042 = 0.

Para la interpolación se tomó el concreto con inclusión de aire, dicho esto se hicieron los

cálculos respecto a la columna 1 y 3 según la tabla 4. Dando como resultado una relación de

agua cemento a/c de 0.37.

6. CALCULAR EL CONTENIDO DE CEMENTO.

Para hallar el contenido de cemento se debe tener en cuenta la cantidad de

agua de mezclado y la relación de agua cemento, teniendo los datos requeridos se

procede a usar la siguiente ecuación:

Cantidad de cemento =

Cantidad de agua de mezclado

a / c

Cantidad de cemento =

Cantidad de cemento =479.72 kg / m

3

Los cálculos anteriores dieron como resultado que para un metro cubico de hormigón se

necesitan 479.72 kg de cemento para dicha elaboración.

El volumen de cemento por metro cubico de concreto se obtiene al dividir la cantidad

sobre la densidad de cemento, como se muestra a continuación.

P

prom

=( % ag. fino )∗( densidad ag. fino ) +( % ag. grueso )∗( densidad ag. grueso )

P

prom

0.40∗ 3570 kg / m

3

+(0.60∗ 2330 kg / m

3

P

prom

= 2826 kg / m

3

Hallado el peso promedio de los agregados se encuentra el peso por metro cubico de cada

agregado, usando la siguiente ecuación:

W

ag. grueso

p

prom

∗( V. agregados )∗( % ag. grueso )

W

ag. fino

p

prom

∗( V. agregados )∗( % ag. fino )

W

ag. grueso

kg

m

3

∗0.622 m

3

W

ag. grueso

=1054.66 kg

W

ag. fino

kg

m

3

∗0.622 m

3

W

ag. fino

=703.10 kg

7.1 AJUSTE POR HUMEDAD DE LOS AGREGADOS PARA LA MEZCLA DE

CONCRETO.

Teniendo los datos de absorción y humedad de cada agregado se hace el ajuste por

humedad a cada agregado en la mezcla.

Primero se procede hallar los pesos húmedos de los agregados.

P

H ag. grueso

= W

ag. grueso

∗( 1 + humedad )

P

H ag. fino

= W

ag .fino

∗( 1 + humedad )

P

H ag. grueso

=1054.66 kg ∗( 1 +0.01)

P

H ag. grueso

=1065.20 kg

P

H ag. fino

=703.10 kg ∗( 1 + 0.02)

P

H ag. fino

=717.10 kg

Para la cantidad de exceso o defecto de agua se usa la siguiente ecuación.

A

ag. grueso

= W

ag. grueso

∗( humedadabsorcion )

A

ag. fino

= W

ag .fino

∗( humedadabsorcion )

A

ag. grueso

=1054.66 kg ∗(0.01−0.033)

A

ag. grueso

=−24.25 kg

(Déficit)

A

ag. fino

=703.10 kg ∗(0.02−0.03)

A

ag. fino

=−7.03 kg

(Déficit)

A =24.25 kg +7.03 kg

A =31.28 kg

Para los dos agregados nos dio un déficit de agua por lo tanto se procede hallar el agua

total de mezclado la cual será:

A

mezclado

=177.5+31.28= 209 L

Ahora al agua de mezclado obtenida se le tiene que restar el 10% total del agua de la

mezcla puesto que en la obra se va usar el método de colocación por medio de bombeo.

A

mezclado

= 209 − 10 %= 188 L

Para un metro cubico de agua se necesitan:

12 L

=15.66 baldes.

Para 300m^3 se necesitan: 15.66∗ 300 m

3

= 4698 baldes.

CEMENTO

Densidad del cemento: 3100 Kg/ m

3

3.10∗ 1000000 = 3100000 g / m

3

0.012 m

3

∗ 3100000 = 37200 g

=37.2 kg

Cantidad de baldes:

=12.90 baldes 1 m

3

12.90∗ 300 m

3

= 3870 baldes.

AGREGADO GRUESO

Densidad del agregado: 2330 Kg/ m

3

2.33∗ 1000000 = 2330000 g / m

3

0.012 m

3

∗ 2330000 = 27960 g

=27.96 Kg

Cantidad de baldes:

=38.09 baldes 1 m

3

38.09∗ 300 m

3

= 11427 baldes.

AGREGADO FINO

Densidad del agregado: 3570 Kg/ m

3

3.57∗ 1000000 = 3570000 g / m

3

0.012 m

3

∗ 3570000 = 42840 g

=42.84 Kg

Cantidad de baldes:

=16.73 baldes 1 m

3

16.73∗ 300 m

3

= 5019 baldes

TABLAS

AGREGADO GRUESO

PROPIEDADES DE AGREGADO GRUESO

TM 1 ½”

TMN ½”

HUMEDAD 1%

ABSORCIÓN 3.32%

DENSIDAD

APARENTE

2330 kg/

m

3

MASA

UNITARIA SUELTA

28.71 kg

MASA

UNITARIA

COMPACTA

30.14 kg

IMAGEN .12 visual Basic del proyecto ciclo for.

Una de las herramientas más utilizadas al momento de realizar el proyecto ya que Puede

usar for... Next para repetir un bloque de instrucciones un número específico de veces. Para los

bucles use una variable contadora cuyo valor aumente o disminuya con cada repetición del bucle.

IMAGEN .13 visual Basic del proyecto (cells).

En Microsoft Excel, normalmente seleccionamos una o varias celdas y luego realizamos

una acción, como darles formato o escribir valores. En Visual Basic no suele ser necesario

seleccionar las celdas antes de modificarlas.

Por ejemplo, para escribir una fórmula en la celda D6 usando Visual Basic, no es

necesario seleccionar el rango D6. Solo hay que devolver el objeto Range para esa celda y

después establecer la propiedad Formula en la fórmula que quiera, como se muestra en el

siguiente ejemplo.

IMAGEN .14 visual Basic del proyecto (botones).

Puede usar un botón de control de formulario o un botón de comando (un control

ActiveX) para ejecutar una macro que realiza una acción cuando el usuario hace clic en él.

Ambos botones también se conocen como botones de comando, que se pueden configurar para

automatizar la impresión de una hoja de cálculo, filtrar datos o calcular números. En general, un

botón de control de formulario y un botón de comando de control ActiveX tienen un aspecto y

una función similares. Sin embargo, tienen algunas diferencias, que se explican en las secciones

siguientes.
