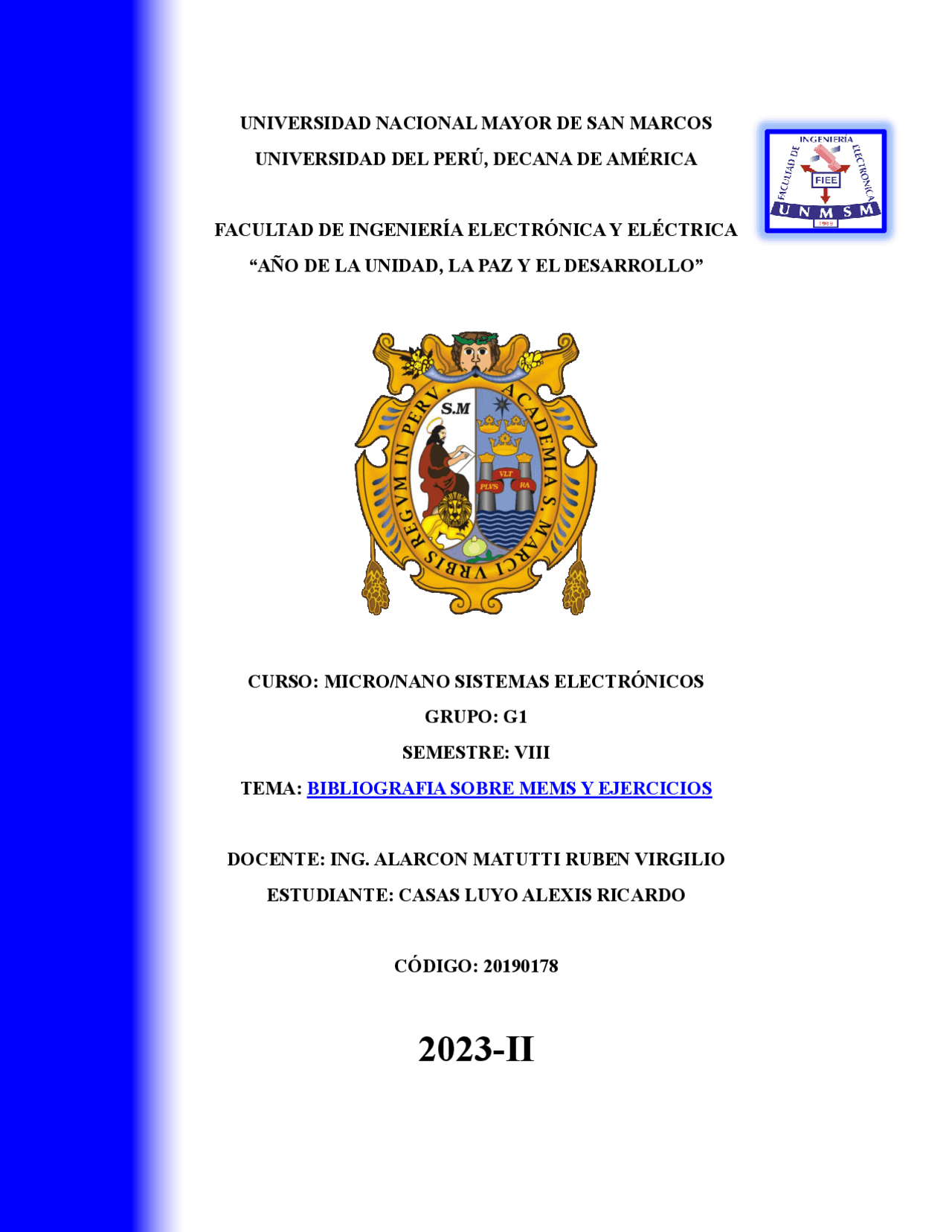

UNIVERSIDAD NACIONAL MAYOR DE SAN MARCOS
UNIVERSIDAD DEL PERÚ, DECANA DE AMÉRICA
FACULTAD DE INGENIERÍA ELECTRÓNICA Y ELÉCTRICA
“AÑO DE LA UNIDAD, LA PAZ Y EL DESARROLLO”
CURSO: MICRO/NANO SISTEMAS ELECTRÓNICOS
GRUPO: G1
SEMESTRE: VIII
TEMA: BIBLIOGRAFIA SOBRE MEMS Y EJERCICIOS
DOCENTE: ING. ALARCON MATUTTI RUBEN VIRGILIO
ESTUDIANTE: CASAS LUYO ALEXIS RICARDO
CÓDIGO: 20190178
2023-II
pf3
pf4
pf5
pf8
pf9
pfa
pfd
pfe
pff
pf12
pf13
pf14
pf15
pf16
pf17
pf18
pf19

Vista previa parcial del texto

¡Descarga Informe N°2 de Micro Nano y más Ejercicios en PDF de Física de Procesos Tecnológicos para Microsistemas y Nanosistema solo en Docsity!

UNIVERSIDAD NACIONAL MAYOR DE SAN MARCOS

UNIVERSIDAD DEL PERÚ, DECANA DE AMÉRICA

FACULTAD DE INGENIERÍA ELECTRÓNICA Y ELÉCTRICA

“AÑO DE LA UNIDAD, LA PAZ Y EL DESARROLLO”

CURSO: MICRO/NANO SISTEMAS ELECTRÓNICOS

GRUPO: G

SEMESTRE: VIII

TEMA: BIBLIOGRAFIA SOBRE MEMS Y EJERCICIOS

DOCENTE: ING. ALARCON MATUTTI RUBEN VIRGILIO

ESTUDIANTE: CASAS LUYO ALEXIS RICARDO

CÓDIGO: 20190178

2023 - II

Trabajo Práctico N° 2

A. En base a las indicaciones dadas en clase, para cada uno de los libros elegidos por el

alumno (buscar en la muestra gratuita de Google Books) se debe hacer una lectura y

resumen que se incluirá en el informe, con el siguientes puntos:

- ¿Quién es el autor/autores y el título del libro, el año y la editorial? (del 2015 en

adelante)

- ¿Qué es el tema o temas contenidos en el libro?

¿Que causa motiva al autor/autores hacer esta publicación?

- ¿Cuáles considera que son conocimientos básicos, relacionados con los

subcapítulos del Libro Texto, para entender el tema o temas contenidos? Revisar el

Libro Texto disponible en el classroom del curso.

- En el Perú o en su experiencia personal, en qué áreas, subsistema hardware o

dispositivos de electrónica se puede encontrar aplicaciones del tema tratado en el

libro.

LIBRO 1: Un libro sobre los Mems de Celulares que revisó en el Trabajo Practico

N-1.

  • Título: MEMS: Field Models and Optimal Design
  • Autores: Paolo Di Barba, Slawomir Wiak.
  • Año de publicación: 26 de junio de 2019.
  • Editorial: Springer International Publishing.
  • - En el Perú o en su experiencia personal, en qué áreas, subsistema hardware

o dispositivos de electrónica se puede encontrar aplicaciones del tema tratado

en el libro.

Las aplicaciones de los temas tratos en este libro se encuentran en todos los

MEMS, siendo los sensores de presión, micromotores, acelerómetros, giroscopios,

automatización de los procesos industriales y recolectores de energía.

LIBRO 2: Un libro sobre tecnologías asociadas a los Micro/nano sistemas

electrónicos. Usar las palabras clave en Ingles para la búsqueda del libro (orientado

al hardware: Microelectronics, Mems) y otros como: Wireless, RF, Microwave,

Analogic/Digital, Sensor, Socs/ SIP, Testing/DFT, Low Power, High Power,

Optoelectronics. Embedded electronics, Flexible technologies, Internet of things,

Graphene devices, RFID, Wearable electronics, Nanotubes devices, 3D integration,

IP componentes, Biochips, Nano/Pico Satellite. FinFET.

  • Título: Fundamentals of Microelectromechanical Systems (MEMS)
  • Autor: Eun Sok Kim
  • Año de publicación: 14 de mayo de 2021
  • Editorial: McGraw Hill LLC
  • Temas contenidos en el libro: Este libro de texto se estructura en 10 capítulos

que abordan diferentes aspectos de las tecnologías de microfabricación y

procesamiento MEMS. Los primeros dos capítulos se centran en las tecnologías

de microfabricación y procesamiento MEMS, mientras que el tercer capítulo trata

los principios de transducción. Los capítulos 4 y 5 se dedican a RF y MEMS

ópticos, respectivamente. El sexto capítulo aborda la mecánica y los sensores

inerciales, mientras que el séptimo capítulo se enfoca en las propiedades y

problemas de la película, así como en los sensores de presión de silicio y los

micrófonos MEMS. El octavo capítulo se centra en los sistemas de microfluidos y

los bio-MEMS, el noveno capítulo trata la recolección de energía vibratoria, y el

décimo capítulo se enfoca en los circuitos analógicos y no lineales de interfaz para

MEMS.

  • Conocimientos básicos: Para comprender el libro de una mejor manera es

indispensable tener conocimiento básico sobre los MEMS, CMOS, fotolitografía,

Microfabricación, circuitos electrónicos, mecánica clásica, estática y dinámica de

placas, principios acústicos, piezoeléctricos, térmicos y biológicos.

  • - ¿Que causa motiva al autor/autores hacer esta publicación?

Bajo mi criterio considero que los autores buscaban educar a los estudiantes de

último año y de postgrado en ingeniería mecánica, eléctrica, electrónica,

biomédica, y sobre todo a la fuerza laboral en la industria de MEMS, para que, de

cierta forma, promover la investigación y el desarrollo de las mismas.

  • - En el Perú o en su experiencia personal, en qué áreas, subsistema hardware

o dispositivos de electrónica se puede encontrar aplicaciones del tema tratado

en el libro.

Las aplicaciones de los temas tratos en este libro se encuentran en todos los

MEMS comercialmente exitosos como filtros, osciladores frontales de

En este gráfico se presenta una flujo de datos de simulación de microsistema en donde

un layout y un diseño pasan por medio de una tecnología(oxidación, epitaxia, fotolitografía,

grabado químico, micromecanizado, o por difusión) a una simulación de procesos tecnológicos

en donde la geometría y materiales pasarán por interacciones físicas del transductor, sea por un

modelo eléctrico, mecánico, térmico, óptico, magnético, etc. Posteriormente se simularán los

sensores y actuadores pasando a un modelo macro para así pasar por último a una simulación de

microsistema global.

Empresa: COVENTOR

Los cuatro niveles de diseño en MEMS (Sistemas Microelectromecánicos) se refieren a

los diferentes niveles de desarrollo y fabricación de estos dispositivos. Estos niveles son:

1. Nivel del sistema: En este nivel, se define la funcionalidad general del dispositivo

MEMS y sus especificaciones de rendimiento. Esto implica determinar qué función

cumplirá el dispositivo y cuáles son los requisitos de rendimiento generales.

4. Nivel de fabricación: En este nivel, se produce físicamente el dispositivo MEMS

siguiendo los procesos de fabricación previamente diseñados. Esto implica la fabricación en

masa de los dispositivos MEMS de acuerdo con las especificaciones establecidas.

Empresa: Analog Devices

Modelo del acelerómetro: ADXL

URL: https://www.analog.com/en/products/adxl355.html#product-overview

El ADXL355 de Analog Devices es un acelerómetro MEMS de alta precisión que se

utiliza para medir la aceleración en tres ejes: X, Y y Z. Su funcionamiento se basa en los

principios de los sistemas microelectromecánicos (MEMS) y utiliza la detección de cambios en

la posición de pequeñas estructuras mecánicas dentro del dispositivo para medir la aceleración.

A continuación, se describe de manera general el funcionamiento del ADXL355:

Mecanismo MEMS: En el corazón del ADXL355 se encuentra una estructura MEMS,

que consta de pequeñas masas suspendidas en resortes microscópicos. Estas masas son sensibles

a la aceleración y se mueven cuando el dispositivo se somete a aceleración.

Detección capacitiva: La posición de las masas dentro del dispositivo se detecta

mediante sensores capacitivos. Cuando las masas se mueven debido a la aceleración, cambian la

capacitancia entre sí y los electrodos fijos, lo que se traduce en una señal eléctrica proporcional a

la aceleración experimentada.

Acondicionamiento de señal: La señal eléctrica generada por el cambio en la

capacitancia se acondiciona electrónicamente dentro del dispositivo. Esto puede incluir

amplificación, filtrado y conversión analógico a digital para obtener una señal digital procesable.

Gráfico del circuito:

Fig. 1. Estructura de un circuito CMOS DINÁMICO.

Layout del circuito en Microwind:

Fig. 2. Estructura del circuito CMOS DINÁMICO en Microwind.

Dimensiones mínimas de los CMOS:

Fig. 3. Dimensiones de los CMOS (CMOS DINÁMICO).

Representación en 3D del layout:

Fig. 4. Vista 3D del CMOS DINÁMICO (Polisilicio y Difusiones).

Tabla de verdad:

Simulación:

Fig. 8. Comportamiento del circuito CMOS DINÁMICO.

El principio de operación de estas lógicas se basa en dos fases diferentes de

funcionamiento del circuito, controladas por una señal de reloj: El periodo de precarga

(CLK=0) en donde el voltaje de salida se carga con 1 lógico sin importar las entradas, Y

el periodo de evaluación (CLK=1) en donde el voltaje de salida cambia de acuerdo a las

entradas, cumpliéndose los valores de la tabla de verdad.

  1. Diseñar F, usando el estilo DCVSL DINÁMICO.

F(X1, X2, X3) = (X1 + X2)X

Resolución:

X1 X2 X3 F

F

X1, X2, X

X1 + X

X

Gráfico del CMOS dinámico:

Fig. 9. Estructura de un circuito DCVSL DINÁMICO.

Layout del circuito en Microwind:

Fig. 10. Estructura del circuito DCVSL DINÁMICO en Microwind.

Área del Layout:

Fig. 15. Dimensiones del layout del DCVSL DINÁMICO.

Largo = 78λ = 9 .75μm

Ancho = 70λ = 8 .75μm

Área = 11 .25μm ∗ 10μm = 85. 3125

μm

2

Tabla de verdad:

X1 X2 X3 Z

Simulación:

Fig. 16. Comportamiento del circuito DCVSL DINÁMICO.

El principio de operación de estas lógicas se basa en el mismo comportamiento del

CMOS dinámico en donde en el periodo de precarga (CLK=0), el voltaje de salida se

carga con 1 lógico sin importar las entradas, Y el periodo de evaluación (CLK=1) en

donde el voltaje de salida cambia de acuerdo a las entradas, cumpliéndose los valores de

la tabla de verdad.

Además, se puede apreciar la inversa del valor de la salida, cumpliendo los mismos

valores en el periodo de precarga, pero saliendo la inversa de los valores de salida en el

periodo de evaluación.

  1. Diseñar en cascada la función G mediante la función F, usando el estilo DINÁMICO

CMOS DOMINÓ.

G

X1, X2, X

= F Nand X

F(X1, X2) = X1 xor X

Resolución:

Árbol nMos:

F(X1, X2) = (X1 ⊕ X2)

F

X1, X

= X

∗ X2 + X1 ∗ X

G(X1, X2, X3) = (X1 xor X2) Nand X

G

X1, X2, X

= (X

∗ X2 + X1 ∗ X

) ∗ X

G

X1, X2, X

= F ∗ X
