MÉDICA

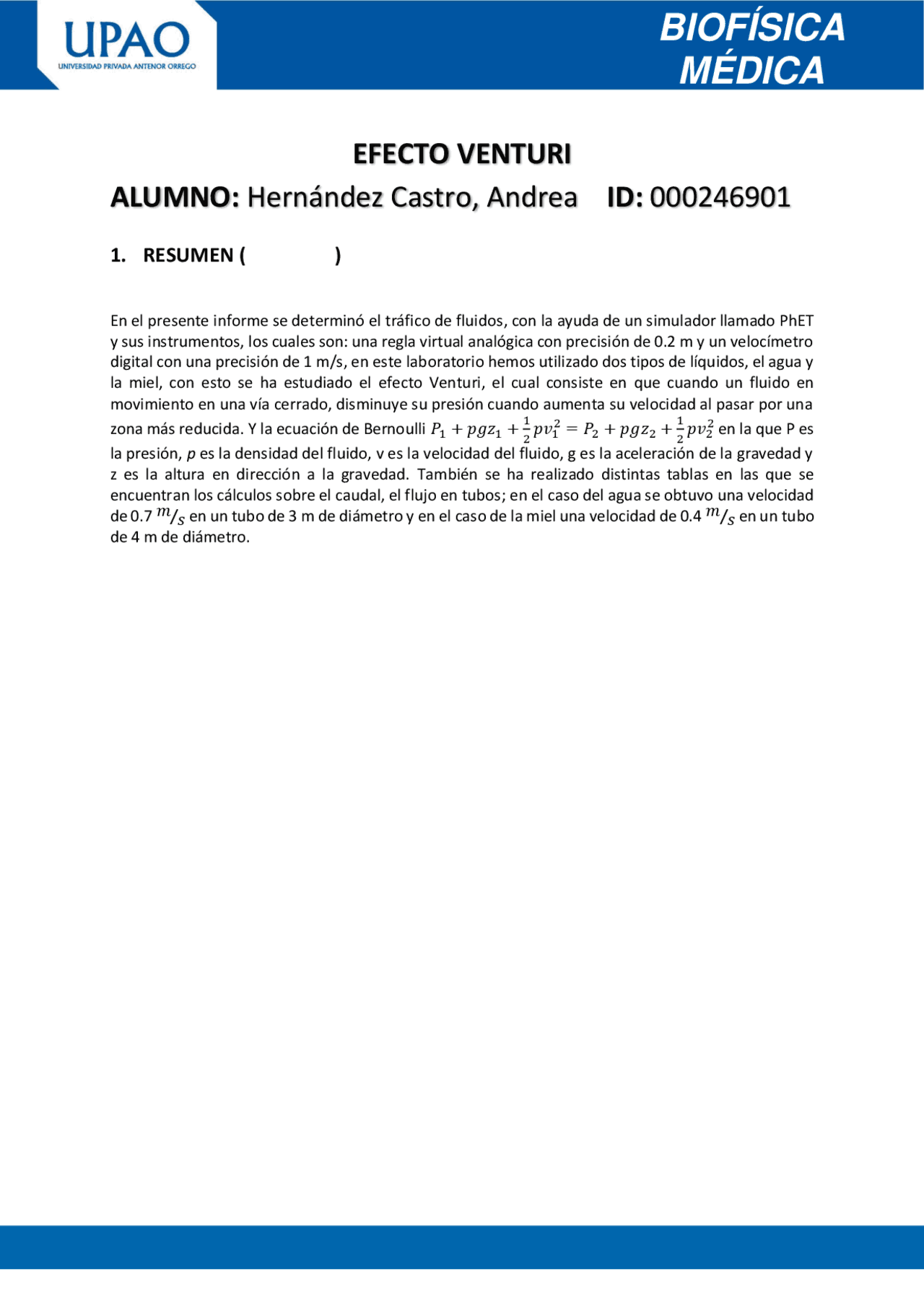

EFECTO VENTURI
ALUMNO: Hernández Castro, Andrea ID: 000246901
1. RESUMEN ( )
En el presente informe se determinó el tráfico de fluidos, con la ayuda de un simulador llamado PhET y sus instrumentos, los cuales son: una regla virtual analógica con precisión de 0.2 m y un velocímetro digital con una precisión de 1 m/s, en este laboratorio hemos utilizado dos tipos de líquidos, el agua y la miel, con esto se ha estudiado el efecto Venturi, el cual consiste en que cuando un fluido en movimiento en una vía cerrado, disminuye su presión cuando aumenta su velocidad al pasar por una zona más reducida. Y la ecuación de Bernoulli 𝑃 1 + 𝑝𝑔𝑧 1 + 1 2 𝑝𝑣 12 = 𝑃 2 + 𝑝𝑔𝑧 2 + 1 2 𝑝𝑣 22 en la que P es la presión, p es la densidad del fluido, v es la velocidad del fluido, g es la aceleración de la gravedad y z es la altura en dirección a la gravedad. También se ha realizado distintas tablas en las que se encuentran los cálculos sobre el caudal, el flujo en tubos; en el caso del agua se obtuvo una velocidad de 0.7 𝑚⁄^ 𝑠^ en un tubo de 3 m de diámetro y en el caso de la miel una velocidad de 0.4 𝑚⁄^ 𝑠^ en un tubo de 4 m de diámetro.
MÉDICA
2. MATERIALES E INSTRUMENTOS ( )
Materiales Instrumentos Precisión Simulador PhET Regla virtual analógica 0.2 m Calculadora Velocímetro digital virtual 0.1 m/s Papel Lapicero
3. PROCEDIMIENTO Y DATOS EXPERIMENTALES ( )
FLUIDO: AGUA
- Anotar el valor d la densidad del agua:
𝑚^3
- Medir el diámetro de la sección 1 (D) y su velocidad del fluido por esa sección D= 3. 0 𝑚 ; v = 0. 7 𝑚⁄^ 𝑠
- Medir el diámetro de la sección 2 (d) y su velocidad del fluido por esa sección. Variar el diámetro de la sección 2 y mida la velocidad para dichos diámetros y anotarlo en la tabla N° 1. Tabla N°01: Diámetro y velocidad del fluido en la sección 2, cuando el fluido es agua Sección 2 Diámetro (m) Velocidad (m/s) 1 2.6 0. 2 2.2 1. 3 1.8 2. 4 1.4 3.
MÉDICA
7. ANÁLISIS, RESULTADOS Y DISCUSIÓN ( )
1. Completar la tabla N°03 con los datos obtenido en la tabla N° 01, correspondiente para el agua. Tabla N°03. Sección 1 Área de la sección 1 Velocidad (m/s) Caudal (Q) (m^3 /s) Flujo (ф 1 ) Sección 2 Área de la sección 2 Velocida d (m/s) Caudal (Q) (m^3 /s) Flujo (ф 2 ) 1 7.06 0.7 4.942 (^4942) 1 5.30 0.9 4.77 4770 2 3.80^ 1.3^ 4.94^4940 3 2.54^ 2.0^ 5.08^5080 4 1.96 3.2 6.272 6272
- Halle el promedio del flujo 2: Promedio ф̅̅̅𝟐̅ = 5265. 5 𝑙^ ⁄𝑠
- Calcular la diferencia de presión que existe entre las dos secciones, utilizando la ecuación (4) del fundamento teórico y luego anotar en la siguiente tabla: Tabla N°04. n P 1 - P 2 (Pa) 1 160 2 600 3 1755 4 4875
MÉDICA
4. Completar la tabla N°05 con los datos obtenido en la tabla N° 02, correspondiente para la miel. Tabla N°05. Sección 1 Área de la sección 1 Velocidad (m/s) Caudal (Q) (m^3 /s) (^) Flujo (ф 1 ) Sección 2 área de la sección 2 Velocidad (m/s) Caudal (Q) (m^3 /s) (^) Flujo (ф 2 ) 1 12.566 0.4 5.
1 3.80 1.4 5.32 7554. 2 2.544 2.0 5.088 7224. 3 1.96 3.3 6.468 9184. 4 0.785 6.3 4.945 7021.
- Halle el promedio del flujo 2: Promedio ф̅̅̅𝟐̅ = 7743. 955 𝑙⁄^ 𝑠
- Calcular la diferencia de presión que existe entre las dos secciones, utilizando la ecuación (4) del fundamento teórico, y luego, anotar en la siguiente tabla: Tabla N°06. RESULTADOS Sección AGUA^ MIEL ф 1 ф̅̅̅𝟐̅ P 1 - P 2 ф 1 ф̅̅̅𝟐̅ P 1 - P 2 1^4942 1847.5 7136.92 9922. 2
- 5 7746. 455 n P 1 - P 2 (Pa) 1
MÉDICA
8. CONCLUSIONES ( )
- Explique en que consiste la arteriosclerosis y su relación con el efecto Venturi. La aterosclerosis es un estrechamiento de las arterias causado por la acumulación de placa. Puede poner en riesgo el flujo sanguíneo al obstruirse las arterias. A medida que se envejece, las grasas, el colesterol y el calcio pueden acumularse en las arterias y formar una placa. La acumulación de placa dificulta la circulación de la sangre por las arterias. Esta acumulación puede producirse en cualquier arteria del cuerpo, incluidos el corazón, las piernas y los riñones. Puede provocar una escasez de sangre y oxígeno en varios tejidos del cuerpo. Los trozos de placa también pueden desprenderse y provocar un coágulo de sangre. Si no se trata, la aterosclerosis puede provocar un ataque al corazón, un derrame cerebral o una insuficiencia cardíaca. Esta enfermedad se relaciona con el efecto Venturi ya que, en este caso existe una sección 1 que representa a una arteria normal, mientras que la sección 2 representa al nuevo diámetro que presenta la arteria producto de la acumulación de placa.
- ¿Qué es regurgitación mitral? Y como afecta al corazón de la persona. La regurgitación mitral también llamada «regurgitación mitral», «insuficiencia mitral» o «incompetencia mitral», es la fuga retrograda de sangre por la válvula mitral cada vez que el ventrículo izquierdo se contrae. La regurgitación de la válvula mitral aumenta la cantidad de sangre y la presión en la aurícula izquierda. La presión creciente en la aurícula izquierda aumenta la presión en las venas que llegan desde los pulmones al corazón (venas pulmonares) y agrandan la aurícula izquierda para facilitar el retorno de la sangre adicional que proviene del ventrículo. Con frecuencia una aurícula hipertrofiada late con rapidez y con un patrón irregular (trastorno denominado fibrilación auricular), lo que reduce la eficiencia de bombeo del corazón debido a que, con la fibrilación auricular, la aurícula se contrae irregularmente en lugar de bombear. En consecuencia, la sangre no fluye con rapidez a través de la aurícula y pueden formarse coágulos de sangre dentro de esa cámara. Si un coágulo se libera (convirtiéndose en un émbolo), es bombeado fuera del corazón y puede obstruir una arteria, lo que podría producir un accidente cerebrovascular u otros daños.
- Explicar el efecto Venturi en el uso en máscaras para la administración de concentraciones exactas de oxígeno, especialmente para controlar la FiO2. El efecto Venturi se utiliza en máscaras para la administración de concentraciones exactas de oxígeno, para controlar la FiO2 , el funcionamiento de la mascarilla de efecto Venturi se basa en que desde la fuente, el oxígeno puro pasa por un conducto con calibre menor, haciendo lo que se denomina “Jet de flujo alto” y por un orificio reducido hace que se provoque una presión negativa, que permite la entrada del aire procedente del exterior a través de unos orificios circundantes, dependiendo del tamaño de los orificios, entra más o menos aire y por tanto menor o mayor concentración de oxígeno que finalmente el paciente recibirá. Esta presión negativa hace que, a través de la ventana regulable de la mascarilla, se aspire el aire ambiental, logrando así la mezcla y por tanto la FiO2 necesaria
MÉDICA
9. BIBLIOGRAFÍA ( )
(autor, titulo, editorial, fecha, N° de edición , página) SOTELO AVILA, Gilberto, Hidráulica General. Volumen I, Editorial Limusa S.A Sexta edición, México, 1997, Pág. 235 – 274. CHOW, Ven Te, Hidráulica de Canales Abiertos, Primera Edición, Santafé de Bogotá – Colombia, Edit. McGraw – Hill, 1990, Pág. 348 – 356.
10. CALIDAD Y PUNTUALIDAD ( )
