bg1

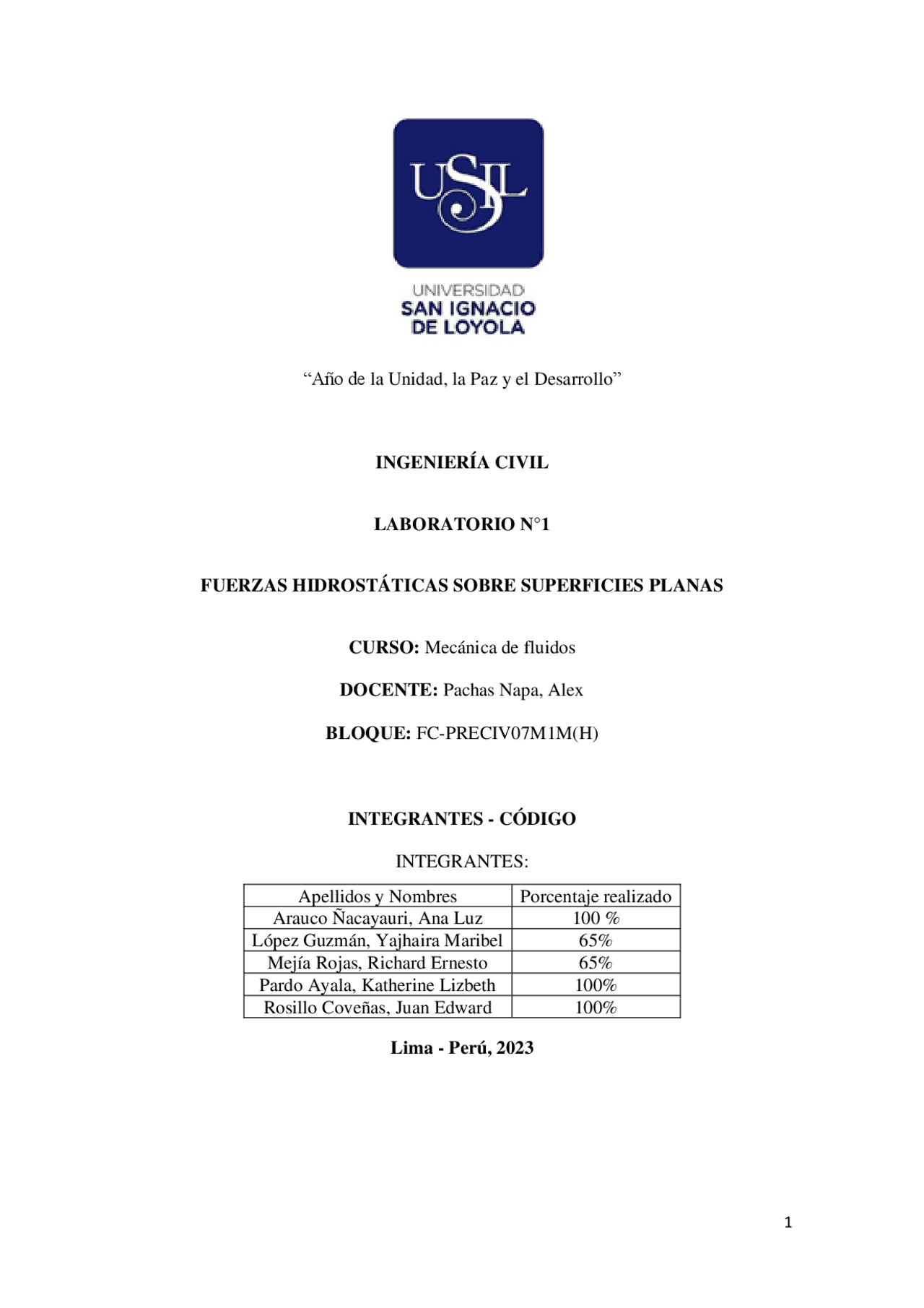

1
“Año de la Unidad, la Paz y el Desarrollo
INGENIERÍA CIVIL
LABORATORIO N°1
FUERZAS HIDROSTÁTICAS SOBRE SUPERFICIES PLANAS
CURSO: Mecánica de fluidos
DOCENTE: Pachas Napa, Alex
BLOQUE: FC-PRECIV07M1M(H)
INTEGRANTES - CÓDIGO
INTEGRANTES:
Apellidos y Nombres
Porcentaje realizado
Arauco Ñacayauri, Ana Luz
100 %
López Guzmán, Yajhaira Maribel
65%
Mejía Rojas, Richard Ernesto
65%
Pardo Ayala, Katherine Lizbeth
100%
Rosillo Coveñas, Juan Edward
100%
Lima - Perú, 2023
pf3
pf4
pf5
pf8
pf9
pfa
pfd
pfe
pff
pf12
pf13
pf14
pf15
pf16
pf17
pf18
pf19
pf1a

Vista previa parcial del texto

¡Descarga Fuerzas Hidrostáticas sobre Superficies Planas: Cálculo y Experimentación y más Guías, Proyectos, Investigaciones en PDF de Mecánica solo en Docsity!

“Año de la Unidad, la Paz y el Desarrollo” INGENIERÍA CIVIL LABORATORIO N° 1 FUERZAS HIDROSTÁTICAS SOBRE SUPERFICIES PLANAS CURSO: Mecánica de fluidos DOCENTE: Pachas Napa, Alex BLOQUE: FC-PRECIV07M1M(H) INTEGRANTES - CÓDIGO INTEGRANTES: Apellidos y Nombres Porcentaje realizado Arauco Ñacayauri, Ana Luz 100 % López Guzmán, Yajhaira Maribel 65% Mejía Rojas, Richard Ernesto 65% Pardo Ayala, Katherine Lizbeth 100% Rosillo Coveñas, Juan Edward 100% Lima - Perú, 202 3

ÍNDICE

5.3. DISCUSIÓN DE RESULTADOS OBTENIDOS............................. ¡ERROR! MARCADOR NO DEFINIDO. 5.3.1. Placa totalmente sumergida .............................................. ¡Error! Marcador no definido.

    1. Introducción ----------------------------------------------------------------------------------------------
    1. OBJETIVOS - 2 .1. Objetivos generales - 2 2 Objetivos específicos
    1. Marco teórico--------------------------------------------------------------------------------------------- - 3 .1. Centro de presiones - 3 2 Fuerza hidrotática sobre una superficie plana totalmente sumergida - 3 3 Fuerza hidrotática sobre una superficie plana parcialmente sumergida
    1. Metodología y datos ----------------------------------------------------------------------------------- - 4.1. Equipos utilizados - 4. 2 Procedimiento - 4. 3 Datos
    1. Cálculos y Discusiones -------------------------------------------------------------------------------
    • 5.1. FÓRMULAS UTILIZADAS PARA PLACAS TOTALMENTE SUMERGIDAS............................................ - 5. 1 .1. Fuerza Hidrostática de forma teórica - 5. 1 .2. Fuerza Hidrostática de forma experimental
      • 5.2 Fórmulas utilizadas para placas parcialmente sumergidas - 5. 1 .1. Fuerza Hidrostática de forma teórica - 5. 1 .2. Fuerza Hidrostática de forma experimental - 5.3.2. Placa parcialmente sumergida 5.3.1.1. Análisis............................................................................. ¡Error! Marcador no definido. - 5.3.2.1.ANÁLISIS
    1. Conclusiones -------------------------------------------------------------------------------------------
    1. Recomendaciones--------------------------------------------------------------------------------------
    1. Bibliografía ---------------------------------------------------------------------------------------------

ÍNDICE DE FIGURAS

Figura 1. Esquema sobre la presión hidrostática ejercida por un fluido --------------------------- 7 Figura 2. Esquema del centro del equipo de presión ---------------------------------------------------- 8 Figura 3. Esquema representativo de los dos casos del centro de presiones ------------------------ 9 Figura 4. Figura global del equipo -------------------------------------------------------------------- 11 Figura 5. Comparativa de las Fuerzas Hidrostáticas teóricas y experimentales con placa totalmente sumergida ----------------------------------------------------------------------------- 18 Figura 6. Fuerzas hidrostáticas de una superficie plana totalmente sumergidas --------- 19 Figura 7. Compativa de las Fuerzas Hidrostáticas teóricas y experimentales con placa parcialmente sumergidas ----------------------------------------------------------------------------------- 21 Figura 8. Fuerzas hidrostáticas de una superficie plana parcialmente sumergida ------- 21 Figura 9. Comparacion de resultados obtenidos ------------------------------------------------- 23

  1. Introducción La sensación de compresión bajo el agua es explicable claramente con el concepto de la fuerza hidrostática. Esta fuerza se define como la presión que ejerce el peso de un fluido sobre una unidad de área; la sección puede ser el área perimetral de algún cuerpo sumergido o las paredes del recipiente con el que está en contacto. Es decir, se siente la compresión porque la piel está en contacto directo con el fluido, y percibe la presión a la cual está siendo sometida. Por ejemplo, en el diseño de una piscina, el ingeniero estructural debe calcular la fuerza hidrostática en el fondo y en las paredes; de este modo, se podrá realizar el diseño acorde a las resistencias requeridas. Cabe detallar que la fuerza hidrostática actúa de manera perpendicular a la superficie de contacto; en realidad existe una distribución de fuerzas numerosas, y lo que se busca es representarlas en una resultante. Asimismo, la ubicación del cruce de la línea de acción de la fuerza resultante y el área en estudio puede ser hallada, y se le conoce como centro de presión (Ortiz, 2006). Este punto es diferente al centro de gravedad del área sumergida, lo usual es que esté por debajo de ella. Además, el valor de dicha fuerza resultante irá aumentando con la profundidad sumergida en el líquido. Por ello, en el presente ensayo o experimento de laboratorio evaluaremos las fuerzas hidrostáticas en superficies planas. Se exponen los procesos de determinación de la fuerza hidrostática resultante empíricamente y comprobar la veracidad de variación con la profundidad. Estos datos se comparan con los resultados teóricos. Se analizará en los casos que la superficie en estudio esté parcialmente y totalmente sumergida. En seguida, se sacará conclusiones y recomendaciones, y un factor muy involucrado será el porcentaje de error de los resultados con respecto a la teoría.
  1. Marco teórico 3.1 Centro de presiones Ortiz et al. (2021) definen al centro de presiones como “el punto en un plano en el que se puede decir que el empuje total de fluido actúa normalmente en ese plano” Figura 1 Esquema sobre la presión hidrostática ejercida por un fluido Nota. La imagen representa la presión hidrostática ejercida por un fluido de densidad ρ , a una profundidad h. Figura 2 Esquema del centro del equipo de presión Nota. La imagen nos muestra la profundidad inicial y los radios R1 y R2 , el brazo de la palanca y la anchura dy. De la figura (1) podemos concluir que la presión hidrostática está dada por la ecuación: P = ρgh (1)

Esta ecuación llegaría a ser la presión manométrica ya que solo se estaría considerando a la columna de fluido de altura h. Para poder hablar de la presión absoluta ( Pabs ) tendríamos que sumarle la presión ( Ps ), que se estaría aplicando en la superficie del fluido. Pabs = Ps + ρgh (2) 3.2 Fuerza hidrostática sobre una superficie plana totalmente sumergida En este primer caso estaríamos considerando que nuestro plano de estudio se encontrará completamente sumergido, el fluido cubrirá toda la superficie del área del plano y tendríamos que el momento aplicado a dicha superficie debe ser inversamente proporcional a la altura del fluido, tomando como límites a R1 y R2 , tendríamos que nuestro momento cuando el plano de estudio se encuentra totalmente sumergido estará dado por la ecuación: 3.3 Fuerza hidrostática sobre una superficie plana parcialmente sumergida En este segundo caso estaríamos considerando que nuestro plano de estudio se encontrará parcialmente sumergido, el fluido no puede cubrir por completo la superficie del área del plano y por ende el momento aplicado no es proporcional a la altura del agua. En este caso nuestros límites estarían dados por R2 y hsecθ y nuestro momento estará dado por la ecuación:

usados en el presente laboratorio, con una breve especificación. Finalmente, el procedimiento a utilizar. 4.1 Equipos utilizados A. Grifo inferior y descargue del agua B. Rosca de unión con tanque de alimentación de agua. C. Regla a escala graduada vertical en cm. D. Perfil flotador. E. Regla a escala graduada horizontal en cm. F. Nivel de burbuja. G. Banco hidráulico. H. Recipiente de plexiglás transparente. Figura 4 Figura global del equipo Fuente: Didacta Italia (2011) 4.2 Especificaciones Se tiene en cuenta las siguientes especificaciones como el área, altura, peso, y capacidad del depósito.

  • Capacidad del depósito: 5.5 𝑙𝑡
  • Área de la sección: 0.01 𝑚 2 aproximadamente
  • Peso 𝑃 = 12 𝑁 4.3 Procedimiento
  • Para comenzar, Colocar el recipiente de plexiglás sobre el banco hidráulico.
  • Conectar los tubos de alimentación y descarga de agua.
  • Fijar el perfil con los extremos de la balanza mediante los pernos.
  • Colocar la balanza dentro del recipiente.
  • Ubicar la pesa P en el cero correspondiente a la regla graduada horizontal.
  • Utilizar la masa W para equilibrarlo, de tal forma que el nivel de burbuja esté en el medio.
  • Colocar la regla metálica con el cero correspondiente con el vértice inferior del perfil.
  • Llenar el recipiente con agua hasta leer en la regla milimetrada a una altura de 𝑦 =170 𝑚𝑚.
  • Desplazar la masa P hasta obtener el equilibrio del sistema.
  • Leer el valor de 𝑥 e 𝑦 y anotarlo en el cuadro.
  • Abrir el grifo inferior y descargar el agua, para luego apagar la bomba y terminar el ensayo.
  1. Cálculos y resultados 5.1.Fórmulas utilizadas para placas totalmente sumergidas 5.1.1 Fuerza hidrostática de forma teórica Sábenos por definición que la fuerza hidrostática de forma teórica es igual a la presión por el área de acción de la fuerza lo cual está plasmado en la ecuación ( 5 ), para poder utilizar la formula anterior se necesita hallar el valor del área ( 6 ) y la altura del centro de gravedad ( 7 ). Seguidamente, afirmamos que Hcg (la altura al centro de gravedad) puede ser remplazada por Ycg (distancia al centro de gravedad) son iguales para este caso, cuya fórmula está expuesta en la ecuación ( 7 ). Asimismo, debemos formular la inercia del elemento ( 8 ) esto para hallar el Ycp (distancia al centro de presiones) con la ecuación ( 9 ). Por último, los resultados obtenidos están expresadas en la tabla 3. Para los datos X = 0.212 m, Y = 0.152 m FH = γ ∗ 𝐻𝑐𝑔 ∗ A FH = 9806

𝑚^3

∗ 0. 094 𝑚 ∗ 0. 01 𝑚^2

Cálculo del área A (𝑚^2 ) 𝐴 = 𝑏 ∗ 𝑑 Para los datos b = 0.1 m y d = 0.1 m 𝐴 = ( 0. 1 𝑚) ∗ ( 0. 1 𝑚) 𝐴 = 0. 01 𝑚^2 ( 5 ) ( 6 )

m 𝑌𝑐𝑔 = 0. 094 𝑚 𝐼𝑐𝑔 = b ∗ d^3 12 𝐼𝑐𝑔 =

  1. 1 m ∗ 0 .1m^3 12 𝐼𝑐𝑔 = 8. 33333 × 10 −^6 m^4 Remplazamos los valores hallados en la distancia al centro de presiones (𝑌𝐶𝑝) 𝑌𝑐𝑝 = 𝑌𝑐𝑔 +
  1. 33333 × 10 −^6 m^4
  2. 094 𝑚 ∗ 0. 01 𝑚^2 𝑌𝑐𝑝 = 0. 110 m 5.1.2 Fuerza Hidrostática de forma experimental Para el cálculo de la fuerza experimental se aplicará la siguiente ecuación: 𝐹𝐻𝑒𝑥𝑝 =

( 0. 3 − d/ 3 ) Para los datos X = 0.212 m, Y = 0.144 m 𝐹𝐻𝑒𝑥𝑝 =

( 7 ) ( 8 ) ( 9 ) ( 10 )

Posición de la distancia del centro de gravedad (𝑌cg) 𝑌𝐶𝐺 =

Para los datos X = 0.113 m, Y = 0.105 m, Área = 0.01 1 m2, Icg = 9.64688E- 06 𝑌𝐶𝐺 =

Posteriormente. FH = γ ∗ 𝐻𝑔 ∗ A FH = 9806N/m^3 ∗ 0. 053 𝑚 ∗ 0. 011 𝑚^2 FH = 5. 41 𝑁 5.2.2 Fuerza hidrostática de forma experimental La fuerza hidrostática está representada en la ecuación ( 12 ) y los resultados obtenidos tras realizar los cálculos están plasmados en la tabla 4 𝐹𝐻𝑒𝑥𝑝 = 𝑃 ∗ 𝑥 ( 0. 3 −

) Para los datos X = 0.113 m, Y = 0.105 m, P = 12 N 𝐹𝐻𝑒𝑥𝑝 =

A continuación, todos los resultados. en la tabla 4 ( 11 ) ( 12 )

Tabla 4 Resultados teóricos y experimentales de la placa parcialmente sumergida 5.3.Discusión de los resultados 5.3.1. Placa totalmente sumergida En primer lugar, se hizo un análisis del porcentaje de error entre los datos obtenidos entre lo teórico y experimental, expresados en la ecuación ( 13 ) y Tabla 5 respectivamente. Luego, se hizo una comparación de los datos teóricos y experimentales con respecto al nivel del líquido, expresados en la Figura 5 Finalmente, se halló el coeficiente de correlación de la gráfica construida a partir de los valores de fuerza hidrostática teórica y experimental como eje x vs y respectivamente representado en la figura 6. % 𝑒𝑟𝑟𝑜𝑟 =

Teórico Experimental Ycg (m) A (m2) (Icg m4) Ycp (m) Fh (N) Fh (N) 0.053 0.011 9.64688E- 06 0.07 5.41 5. 0.037 0.007 3.37687E- 06 0.049 2.68 3. 0.029 0.005 1.62593E- 06 0.039 1.65 2. 0.022 0.004 6.62558E- 07 0.029 0.91 2. 0.017 0.003 2.99475E- 07 0.022 0.53 2. 0.041 0.0082 4.59473E- 06 0.055 3.3 1. 0.04 65 0.00 93 6.70298E- 06 0.062 4.24 2. ( 13 )

Figura 6 Fuerzas hidrostáticas de una superficie plana totalmente sumergidas Nota. El coeficiente de correlación es de 0.9 848 , este valor es muy cercano a 1, lo que demuestra que los resultados tienen coherencia y son correctos. 5.3.1.1. Análisis de los resultados A partir de las tablas anteriores, la placa totalmente sumergida tiene un rango de error entre 1% a 6 %, siendo estos valores aceptables y congruentes. Observando el cuadro comparativo realizado se pudo ver que la fuerza experimental que se obtuvo es mayor a la teórica en algunas tomas y en otras no, y que los valores son muy cercanos. Además, si observamos la figura 6 nos damos cuenta de que mientras mayor sea el nivel del líquido en el recipiente mayor será la fuerza hidrostática experimental, por lo que podemos decir que tiene una tendencia creciente. Por otra parte, según una investigación de Arango (2021), para una superficie plana y rectangular la fuerza neta, debido a cargas hidrostáticas varía linealmente con la profundidad, formando así una línea de acción para un estado de cargas hidrostáticas. Asimismo, según la guía fundamentos teórico – 0 2 4 6 8 10 12 0.00 2.00 4.00 6.00 8.00 10.00 12. FH experimental (N) FH Teorico (N)

prácticos para auxiliares de laboratorio (Balmaceda et al., 2018, p. 37) el cual nos indica que si el gráfico construido por los ejes de los valores de fuerza teórica (eje x) y fuerza hidrostática (eje y) forman una función de tendencia lineal con un valor de correlación menor a 1, se verifica que los resultados fueron hallados correctamente, para este experimento salió una correlación de 0.9 848 , siendo un valor muy próximo al permitido. 5.3.2. Placa parcialmente sumergida En primer lugar, se hizo un análisis del porcentaje de error entre los datos obtenidos entre lo teórico y experimental, expresados en la ecuación ( 13 ) y Tabla

  1. Luego, se hizo una comparación de los datos teóricos y experimentales con

respecto al nivel del líquido, expresados en la figura 8. Finalmente, se halló el

coeficiente de correlación de la gráfica construida a partir de los valores de fuerza hidrostática teórica y experimental como eje x vs y respectivamente representado en la figura 9. Tabla 6 Porcentaje de error entre lo teórico y experimental de la placa parcialmente sumergida Teórico Experimental Error Fh (N) Fh (N) % 5.40 5.12 5. 2.68 3.49 30. 1.65 2.99 81. 0.91 2.52 176. 0.53 2 .08 292. 3.3 1.94 41. 4.24 2.72 35.
