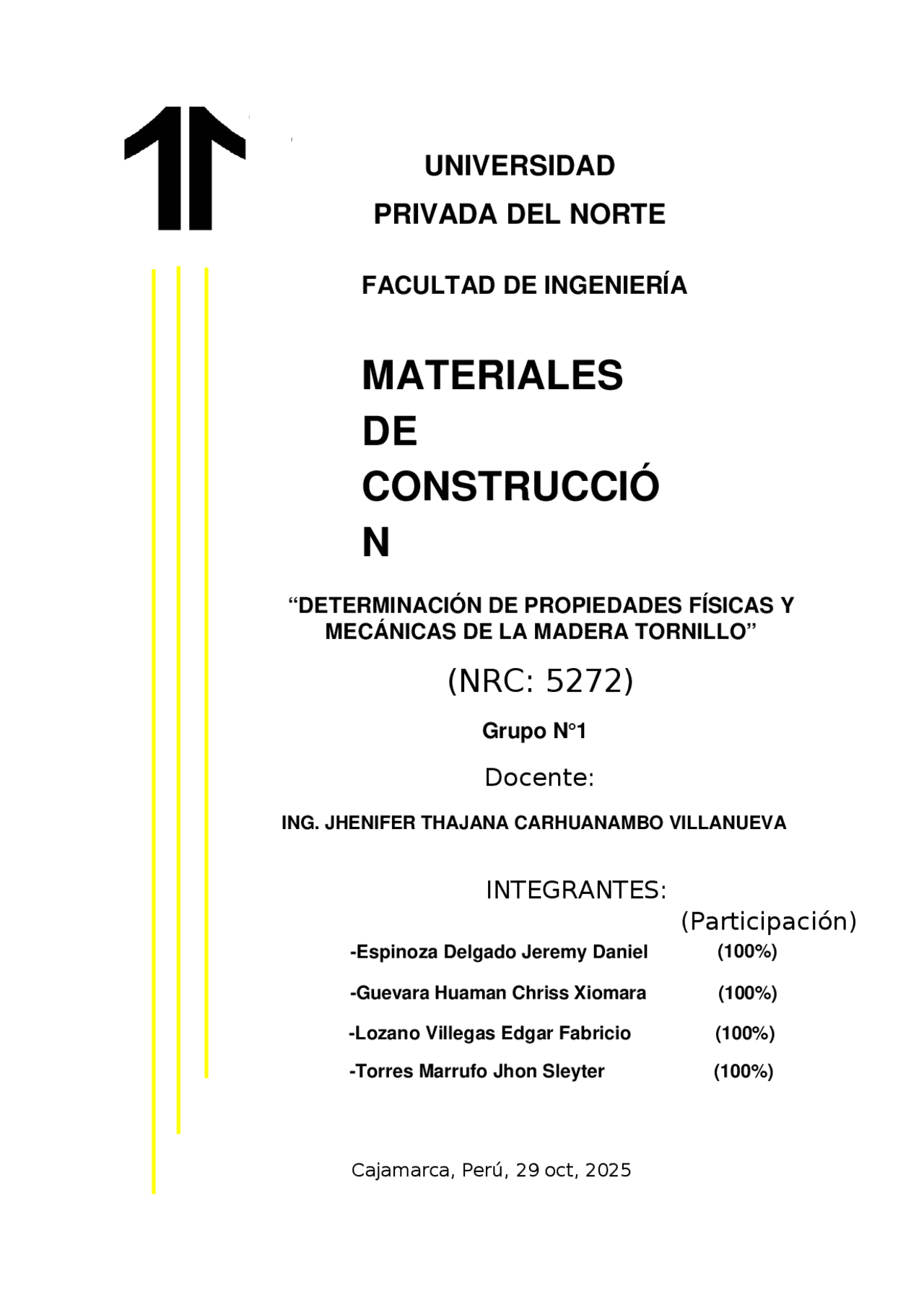

informe total maderas tipo y para que sriven
Tipo: Guías, Proyectos, Investigaciones
1 / 38
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!
-Espinoza Delgado Jeremy Daniel
-Guevara Huaman Chriss Xiomara (100%)
-Lozano Villegas Edgar Fabricio (100%)
-Torres Marrufo Jhon Sleyter (100%)
Cajamarca, Perú, 29 oct, 2025
El propósito de estas pruebas de laboratorio es estudiar las diversas propiedades físicas y
mecánicas de madera tornillo, dentro de los ensayos realizados se encuentra: Flexión, contenido
de humedad, grado de absorción y densidad básica, debido a que son esenciales para garantizar
un uso adecuado y seguro en la construcción y otras aplicaciones; también, para promover la
sostenibilidad, la eficiencia y la innovación en la gestión y el uso de este recurso natural. Para las
pruebas se necesitaron 6 muestras de los cuales, con una se realizó el contenido de humedad,
obteniéndose como resultado promedio de 7.5819%, para la absorción se trabajó con 1 muestra,
el cual obtuvo un valor promedio de 27.1839%, para la densidad básica elaborado con 1 muestra
se obtuvo como resultado promedio de 0.4769 g/cm³, y como ensayo final se realizó la flexión
con las 3 muestras restantes de mayores dimensiones, obteniendo como resultado promedio una
flexión máxima de 1263.33 kg/cm² y se observó que tuvo una falla de corte y rajaduras paralelas
a la fibra, esto ocurre en probetas de fibra transversales. Finalmente se concluye que la madera
de tornillo pertenece al grupo C, ya que comparando con la norma E.010 Madera, tabla 5.2.
Densidad Básica, verificamos que se encuentra dentro de los intervalos requeridos y al mismo
tiempo clasificándola como una madera seca ya que el contenido de humedad es menor al
equilibrio higroscópico.
El presente informe desarrolla la temática para la determinación de las propiedades físicas mecánicas
de madera tornillo, los cuales se realizaron en el laboratorio de concreto armado dentro de la
Universidad Privada del Norte (UPN), se llevarán a cabo una serie de ensayos fundamentales, tales
como densidad básica, grado de absorción, contenido de humedad, control dimensional y resistencia
estática a la flexión. El objetivo es comprender cómo estos parámetros (materiales) influyen en la
calidad y durabilidad de las maderas, y en qué medida se pueden optimizar para mejorar su
desempeño en la construcción. A pesar de que la producción de las maderas sigue siendo una práctica
extendida en muchas regiones, debido a sus ventajas económicas, culturales y su menor impacto
ambiental, promoviendo al mismo tiempo la sostenibilidad, la eficiencia y la innovación en su
gestión y también en su utilización. Para llevar a cabo estas pruebas, se utilizaron con 6 muestras de
madera de tornillo, tres de estas muestras se emplearon para determinar el contenido de humedad,
grado de absorción, densidad básica, control dimensional, por último, tres muestras se utilizó para la
prueba de flexión. Los resultados obtenidos permiten clasificar la madera de tonillo en el grupo C,
conforme a la norma E.010 Madera, tabla 5.2.1 Densidad Básica, al encontrarse dentro de los
intervalos requeridos. Además, se la clasifica como madera seca, ya que el contenido de humedad es
inferior al equilibrio higroscópico. Este estudio proporciona datos esenciales para la correcta
utilización de la madera de tornillo, asegurando su eficiencia y durabilidad en aplicaciones
constructivas y otros usos industriales.
El objetivo de este trabajo es analizar y comprender las propiedades físicas y mecánicas de la
madera tornillo. Esta madera, de densidad media, se caracteriza por presentar contracciones
lineales moderadas y una contracción volumétrica estable, lo que la hace adecuada para diversas
aplicaciones estructurales. Su resistencia mecánica se sitúa en el límite de la categoría media, lo
que facilita su aserrado y procesamiento. Además, ofrece una buena trabajabilidad y permite
obtener acabados de calidad, siendo ideal para la fabricación de piezas estructurales como
puertas, ventanas y elementos para la construcción de vida.
La madera tornillo seca rápidamente bajo condiciones controladas, soportando ciclos intensos de
secado artificial con una duración aproximada de 55 horas. Una vez seca, mantiene su
estabilidad dimensional con bajo riesgo de alabeo. En cuanto a su durabilidad, el duramen es
naturalmente resistente y no requiere tratamientos de preservación, mientras que la albura es
vulnerable al ataque biológico y debe ser protegida mediante sistemas de vacío-presión para
garantizar su longevidad.
Las propiedades de la madera tornillo proporcionan una base sólida para establecer criterios de
control de calidad durante el proceso constructivo. Esto permite verificar que los materiales
empleados cumplan con las normativas y especificaciones necesarias, garantizando la seguridad
y confiabilidad en las estructuras que albergan las personas.
Comprender las características físicas y mecánicas de la madera tornillo es crucial para evaluar
la capacidad de las estructuras existentes, asegurando que estas puedan soportar cargas
adecuadas y resistir las condiciones ambientales.
Es indispensable que los ingenieros civiles conozcan a fondo las propiedades de las maderas,
para tomar decisiones informadas en el proceso de selección de materiales, diseño estructural y
control de calidad. Esta comprensión contribuye al desarrollo de construcciones seguras,
duraderas y eficientes.
Madera Tornillo:
Definición y Proceso de Fabricación (falta)
De acuerdo con (Pérez, 2010). El Tornillo es una madera medianamente pesada, presenta
contracciones lineales media y contracción volumétrica estable. La resistencia mecánica se
sitúa en el límite de la categoría media. La madera, es moderadamente fácil de aserrar por su
mediana resistencia mecánica. Presenta buena trabajabilidad y acabado apropiado para la
producción de piezas estructurales para construcción de viviendas, puertas y ventanas. Seca en
forma rápida, puede soportar horario fuerte en secado artificial demorando aproximadamente
55 horas, es estable con bajo riesgo de alabeo. La albura es susceptible al ataque biológico, las
piezas con albura requiere ser preservada por sistema de vacío presión; el duramen es resistente
y por ello las piezas enteramente de duramen no requieren de preservación.
Albura de color crema amarillenta o rosada, con transición gradual al duramen de color castaño
rojizo pálido, oscureciendo ligeramente bajo exposición. Anillos de crecimiento indistintos.
Veteado poco acentuado. Textura gruesa, superficie con líneas vasculares prominentes. Madera
verde con olor muy desagradable y seca sin olor o sabor característico.
Trabajabilidad: Madera de peso mediano, fácil de trabajar manualmente y con maquinaria. El
cepillo y el moldurado pueden producir superficies algo lanosas, por lo tanto, es necesario
utilizar herramientas muy bien afiladas. Ofrece un buen acabado después sellada la superficie y
se pega fácilmente. Acepta y retiene bien los tornillos; sin embargo, con el uso de clavos la
madera tiende a rajarse fácilmente.
Secado: La madera se seca rápidamente al aire libre, si se tiene un estivado correcto y bajo
techo. Presenta poco riesgo de agrietarse y deformarse. Para el secado técnico se recomienda
programas moderadamente rápidos con una temperatura inicial máxima de 70 °C y un control
cuidadoso de los parámetros del proceso.
Durabilidad natural: Madera moderadamente resistente al ataque de hongos e insectos. Para
usos exteriores requiere un tratamiento de preservación para su mayor duración.
Distribución geográfica: América del Sur, región Amazonas desde Brasil, Ecuador hasta Perú
Peso anh: Peso anhidro
1
Propiedades Mecánicas:
1. Resistencia a la flexión: Según (Linares, 2020). La resistencia a la flexión es la
deformación que se presenta un elemento estructural alargado cuando está sometida a una o
varias cargas entre dos apoyos fijos pueden ser un punto o todo un elemento estructural la
carga se aplica como una fuerza puntual en el punto medio de la distancia entre los
puntos de apoyo. Se determina mediante la siguiente formula:
𝑭 𝒙 𝑳
𝑹 =
(𝒃 𝒙 𝒉
𝟐 )
Donde:
R: Módulo de rotura por flexión
F: Fuerza de rotura
L: Luz libre entre apoyos
B: Ancho de la probeta
H: Peralte de la probeta
2. Resistencia a la compresión: (Paredes, 2018). Deduce que, una de las formas como trabaja
la madera es a compresión, porque este material va a trabajar a compresión dentro del
contexto de algunas estructuras. Para determinar este ensayo el procedimiento es similar a
los del ensayo a compresión de roca. Es evidente la importancia de las prácticas en el
laboratorio para que el alumno adquiera conocimiento directo de los ensayos en los que se
comprueba el comportamiento real de los materiales en los diversos aspectos que pueden
interesar. Se determina utilizando la siguiente formula:
Donde:
𝜎𝑐ἱ: Esfuerzo a la compresión
𝐴ᵣ: Área resistente en (cm²)
𝝈𝒄ἱ
=
𝑪𝒂𝒓𝒈𝒂
ἰ
𝑨ᵣ
Medir sus dimensiones con el vernier y obtener su volumen aparente. Pesar
una muestra en estado natural. Peso húmedo (Ph).
Colocar la muestra de madera en el Horno a una temperatura de 100ºC ± 5ºC por
24 horas, hasta peso seco constante (Ps Ó MS)
6.2.2. Densidad Básica: Relación entre la masa anhidra de una pieza de madera y su volumen
verde, expresa en g/cm³.
Imagen N°7 : Sacando la
longitud de la madera 1.
Imagen N°8 : Peso de la
muestra en estado natural.
Imagen N°9 : Peso húmedo
de la muestra.
Imagen N°11 : Colocamos las
maderas por 24h en el horno.
Imagen N°12 : Colocamos las
maderas por 24h en el horno.
Medir las muestras, mínimo tres medidas, con un Flexómetro para las
dimensiones grandes y con vernier para las dimensiones menores a 15cm.
Imagen N°
: Balanza_._
Imagen N°
: Horno.
Imagen N°15 : Equipo
de protección personal.
Imagen
N°16 :
Vernier.
Imagen N° :
Flexómetro en m.
Imagen
N°18 : Hoja
de apuntes
Imagen N°19 :
Cronómetro
Imagen (^) N°20 : Determinación
de longitud de la madera tornillo
Imagen N°21 : Determinación de
longitud de la madera con el vernier.
6.2.4. Resistencia a la flexión: Es la deformación que se presenta un elemento
estructural alargado cuando está sometida a una o varias cargas entre dos apoyos
fijos pueden ser un punto o todo un elemento estructural.
Nivel de ingeniero
Prensa hidráulica 100 Tn. F
Protección personal (EPP)
Medir los apoyos fijos y determinar la longitud a que distancia se encuentran
ubicados,
19
protección personal.
Imagen N°30 : Equipo de
Imagen N°31 : Longitud de apoyo fijo
por el extremo izquierdo.
Observamos las fallas de las muestras de la madera tornillo.
7.1. Presentación:
7.1.1. Contenido de humedad de la madera tornillo:
Para el contenido de humedad utilizamos la siguiente formula:
Imagen N°32 : Observamos las fallas que se
aplicó en la muestra de madera tornillo.
Imagen N°33 : Observamos las fallas que se
aplicó en la muestra de madera tornillo.
sección transversal de la probeta. El momento de inercia, en este caso
es igual a:
𝟑
Siendo b el ancho de la sección transversal de la probeta y h su altura respectiva, por
lo tanto, el esfuerzo por flexión en la fibra más alejada de la probeta es:
𝟐
ó 𝝈 =
𝟐
El módulo de elasticidad E, se puede obtener de la ecuación anterior, esto es:
𝟑
𝟒𝟖𝝋 𝒎á𝒙
Si el módulo de elasticidad en tensión y compresión no es el mismo, el módulo de
elasticidad en tensión del ensayo de flexión tiende a ser intermedio entre los de tensión y
compresión.
𝟐
Dónde:
R: Módulo de rotura por flexión
F: Fuerza de rotura
L: Luz libre entre apoyos
B: Ancho de la probeta
H: Peralte de la probeta
7.2. Resultados:
7.2.1. Determinación del contenido de humedad natural de la madera tornillo:
CONTENIDO DE HUMEDAD - MADERA
TORNILLO
DESCRIPCIÓN MUESTRA
1
MUESTRA
2
Peso húmedo (gr)-Estado
natural
265.7 243.
peso anhidrido (gr)-24 horas 245.7 227.
Cantidad de agua (ml) 20 16
Contenido de humedad
''CH''(%)
8.1400 7.
