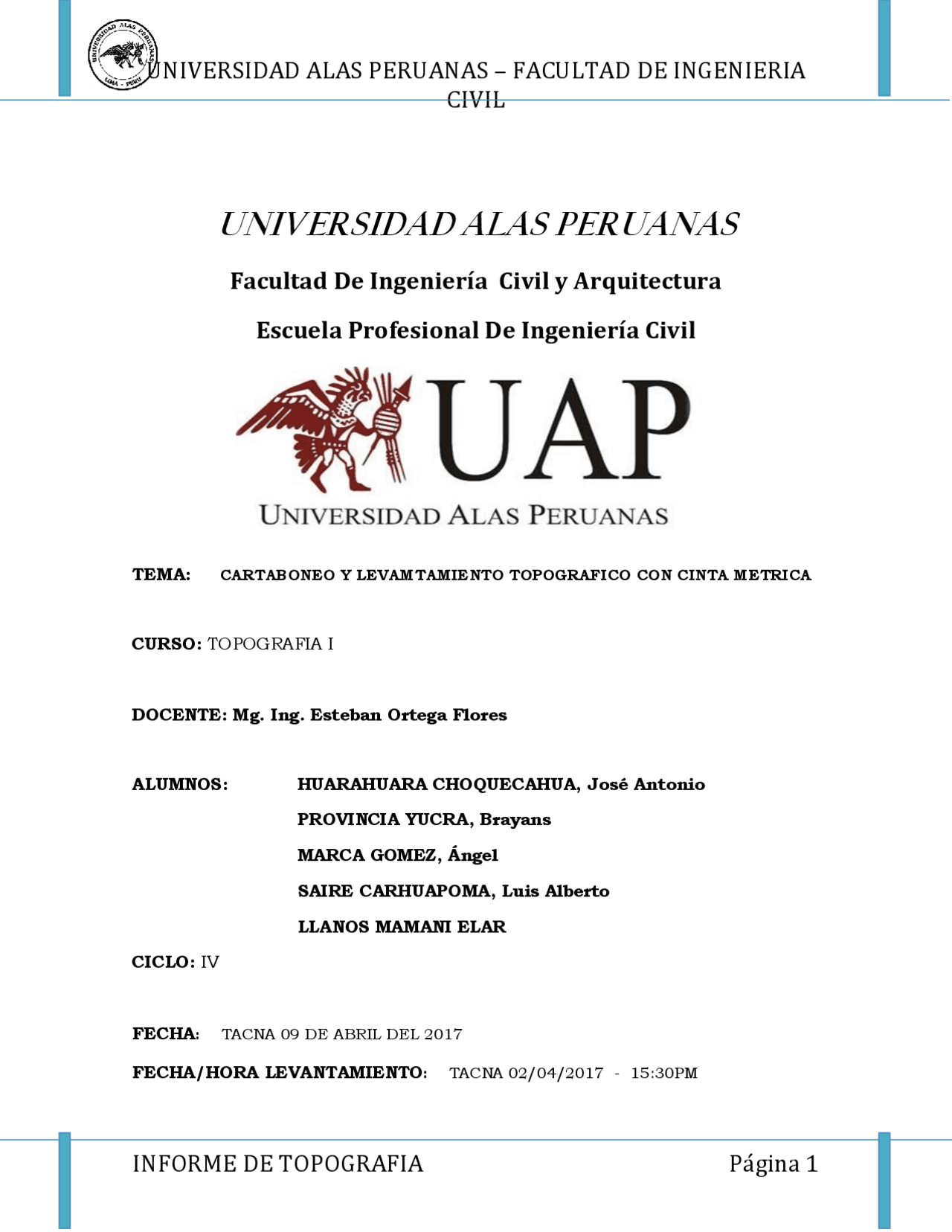

TEMA: CARTABONEO Y LEVAMTAMIENTO TOPOGRAFICO CON CINTA METRICA
CURSO: TOPOGRAFIA I
DOCENTE: Mg. Ing. Esteban Ortega Flores
ALUMNOS: HUARAHUARA CHOQUECAHUA, José Antonio
PROVINCIA YUCRA, Brayans MARCA GOMEZ, Ángel SAIRE CARHUAPOMA, Luis Alberto LLANOS MAMANI ELAR
CICLO: IV
FECHA: TACNA 09 DE ABRIL DEL 2017
FECHA/HORA LEVANTAMIENTO: TACNA 02/04/2017 - 15:30PM
CIVIL
INDICE
- INTRODUCCIÓN Tabla de contenido
- Objetivos:
- Instrumentos y materiales utilizados:
- CARTABONEO DE PASOS:..................................................................
- PROCEDIMENTO A SEGUIR:.............................................................................................................
- DE UNA FORMA MÁS GRAFICA TENEMOS:
- AHORA CALCULAMOS EL ERROR
- PRACTICA DE CARTABONEO
- LEVANTAMIENTO TOPOGRAFICO CON CINTA ..................................
- Procedimiento en campo
- Método de diagonales.
- Método de lados de liga
- CONCLUSIONES...............................................................................
- REFERENCIAS BIBLIOGRAFICAS .......................................................
CIVIL
Objetivos:
Relacionar al estudiante con el trabajo de campo de la asignatura, mediante la manipulación de instrumentos básicos de topografía para ello debemos de realizar el cartaboneo, cálculo de áreas poligonales con obstáculo y sin obstáculo y finalmente realizar nuestro levantamiento topográfico con cinta métrica.
familiarizarnos con algunos instrumentos básicos utilizados en la topografía.
Realizar correctas mediciones de distancias en el terreno, con la ayuda de jalones, cintas (flexo), cordeles, plomada.
Instrumentos y materiales utilizados:
Para realizar mediciones con precisión adecuada, utilizando el menor tiempo posible, se hace necesario el uso de instrumentos o aparatos adecuados para tal fin. En el presente informe se describen los instrumentos más simples y que hemos utilizado en esta práctica de campo.
Jalón: Son bastones metálicos o de madera, pintados cada diez centímetros de colores rojo y
blanco. Sirven para visualizar puntos en el terreno y hacer bien las punterías. Los jalones que
hemos usado en este caso fueron de metal.
CIVIL
Wincha: Es una cinta métrica flexible, enrollada dentro de una caja de plástico o metal, que generalmente está graduada en centímetros en un costado de la cinta y en pulgadas en el otro.
Cordeles: Es una cuerda que sirve para trazar líneas rectas y con este tener una perspectiva mejor sobre alineamiento.
CIVIL
DE UNA FORMA MÁS GRAFICA TENEMOS:
TRAMO DISTANCIA (D) Nº DE PASOS MED. DE PASO
1 (IDA) 50 M N1 D/N1=L
2 (VUELTA) 50 M N2 D/N2=L
3 (IDA) 50 M N3 D/N3=L
4 (VUELTA) 50 M N4 D/N4=L
L = L1+L2+L3+L
L = LONGITUD PROMEDIO D = DISTANCIA MEDIDA
L = Lp SE CAMINA N PASOS SOLO DE IDA Y TENEMOS: Di = N. Lp (DISTANCIA CALCULADA)
AHORA CALCULAMOS EL ERROR E = / D – Di / Error Relativo: Er = E E/E = 1 D D/E D/E
Los alineamientos son necesarios en la ejecución de trabajos de medición con Wincha y jalones. Un alineamiento en topografía se define como la línea trazada y medida entre dos puntos fijos sobre la superficie terrestre, que se materializan mediante jalones y estacas. Estos alineamientos pueden realizarse de acuerdo a la ubicación de los puntos base, los que pueden ser:
CIVIL
PRACTICA DE CARTABONEO
CIVIL
ADB P = 1 9.
S = 6 6.
DCB P = 21.
111 °43’45. 33 ”
15, 333
12,
10,
85 °41’ 49 ”
D^ B
C
12,
40, 1 44, 3
110°20’ 4 0. 69 ”
90°13’44.34”
CIVIL
S = 88.
AREA TOTAL = 155.
PERIMETRO = 51.
CIVIL
Compensación A 110 °16’11” – 6 = 110°16’5” B 91°43’21” - 6 = 9 1°43’21” C 71°57’37” – 6 = 71°57’31” D 86°3’9” – 6 = 86°3’3”
360° 0’ 24” 360°0’0”
91°43’ 21 ”
71°57’
12 ,
9,
12,
110°16’5”
86°3’ 3 ”
B
B
D
A
C
A
CIVIL
b^2 = a^2 + c^2 – 2ac cos C
b^2 = 12,0755^2 + 12,8347^2 – 2 (12,0755) (12,8347) cos C b = 14,
b’ 2 = 7,9045^2 + 9,875^2 – 2(7,9045) (9,875) cos A b = 14,
b + b’ = 14,647 + 14, b = 14,
p/2 =32, P=16,
S = √𝒑(𝒑 − 𝒂)(𝒑 − 𝒃)(𝒑 − 𝒄)
s = 38,43 m^2
A
CIVIL
CONCLUSIONES
Se logró realizar correctamente el cartaboneo y el cálculo de área con los métodos que el docente a cargo nos explicó Aprendí a usar la Wincha para sacar una perpendicular a una recta. Pude desenvolverme con facilidad con los instrumentos utilizados en la práctica. Se realizó el levantamiento de las poligonales con la ayuda de jalones, cinta metrica.
CIVIL
REFERENCIAS BIBLIOGRAFICAS
http://es.scribd.com/doc/136398230/PRACTICA-1-Instrumentos- Elementales-Alineamientos-y-Cartaboneo-de-Paso
http://www.slideshare.net/LuisLanado/informe-n3-cartaboneo-de-pasos- medida-y-replanteo-de-angulos-y-medida-de-una-distancia-entre-puntos- inaccsesibles http://www.buenastareas.com/materias/informe-de-topografia-alineamiento- paralelas-perpendiculares-cartaboneo/
http://es.scribd.com/doc/136398230/PRACTICA-1-Instrumentos- Elementales-Alineamientos-y-Cartaboneo-de-Paso
http://es.scribd.com/doc/92886155/INFORME-TOPOGRAFIA
APUNTES TOMADOS DURANTE LA PRÁCTICA.
