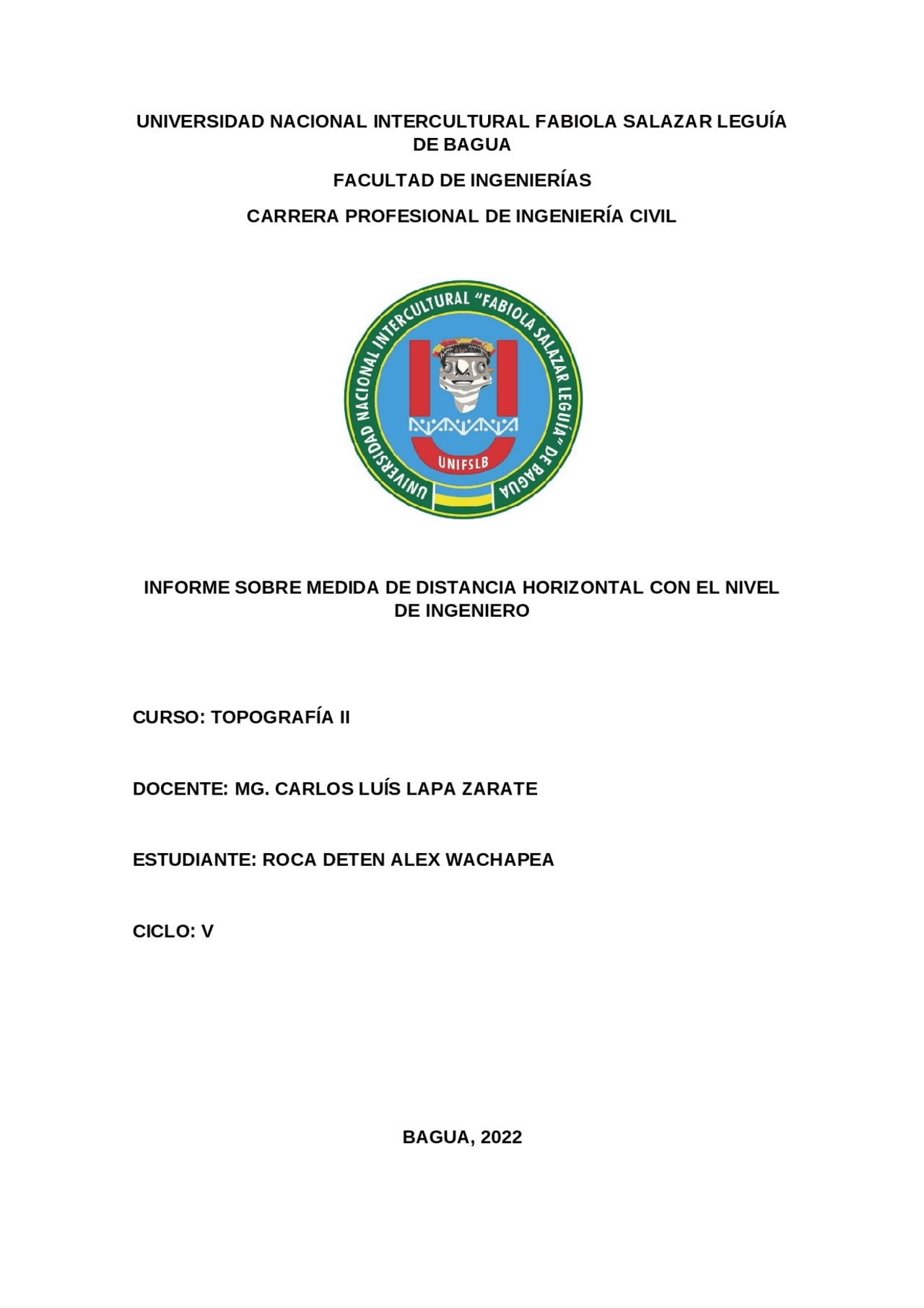

UNIVERSIDAD NACIONAL INTERCULTURAL FABIOLA SALAZAR LEGUÍA
DE BAGUA
FACULTAD DE INGENIERÍAS
CARRERA PROFESIONAL DE INGENIERÍA CIVIL
INFORME SOBRE MEDIDA DE DISTANCIA HORIZONTAL CON EL NIVEL
DE INGENIERO
CURSO: TOPOGRAFÍA II
DOCENTE: MG. CARLOS LUÍS LAPA ZARATE
ESTUDIANTE: ROCA DETEN ALEX WACHAPEA
CICLO: V
BAGUA, 2022
pf3
pf4
pf5
pf8
pf9

Vista previa parcial del texto

¡Descarga Distancia Horizontal con Nivel de Ingeniero: Informe Topografía II y más Monografías, Ensayos en PDF de Topografía solo en Docsity!

UNIVERSIDAD NACIONAL INTERCULTURAL FABIOLA SALAZAR LEGUÍA

DE BAGUA

FACULTAD DE INGENIERÍAS

CARRERA PROFESIONAL DE INGENIERÍA CIVIL

INFORME SOBRE MEDIDA DE DISTANCIA HORIZONTAL CON EL NIVEL

DE INGENIERO

CURSO: TOPOGRAFÍA II

DOCENTE: MG. CARLOS LUÍS LAPA ZARATE

ESTUDIANTE: ROCA DETEN ALEX WACHAPEA

CICLO: V

BAGUA, 2022

ÍNDICE

  • INTRODUCCIÓN............................................................................................................................
  • I. OBJETIVOS.................................................................................................................................
    • I.1. Objetivo General................................................................................................................
    • I.2. Objetivos Específicos..........................................................................................................
  • II. MARCO TEÓRICO......................................................................................................................
    • II.1. Medición de la distancia horizontal...................................................................................
  • III. MATERIALES............................................................................................................................
  • IV. PROCEDIMIENTO.....................................................................................................................
  • V. RESULTADOS............................................................................................................................
  • VI. CONCLUSIÓN...........................................................................................................................
  • VII. RECOMENDACIONES..............................................................................................................
  • VIII. REFERENCIAS BIBLIOGRÁFICAS.............................................................................................

I. OBJETIVOS

I.1. Objetivo General Determinación de la distancia geométrica a través del nivel de ingeniero. I.2. Objetivos Específicos  Estacionamiento correcto y nivelación del nivel de ingeniero.  Toma de lecturas, hilo superior e hilo inferior.  Obtención de la distancia geométrica aplicando la formula. II. MARCO TEÓRICO II.1. Medición de la distancia horizontal Es la distancia geométrica que se determina restando el hilo superior e hilo inferior que sería L, y luego el resultado se multiplica por 100 para obtener en metros. DH =( HSHI ) × 100 Donde: DH = Distancia horizontal HS = Hilo superior HI = Hilo inferior III. MATERIALES Cuadro 1 Instrumentos topográficos utilizados para determinar la distancia horizontal Libreta topográfica Esta libreta es útil para recopilar apuntes cuando se realizan trabajos de campo y a la vez ayuda a revisar con facilidad los datos obtenidos en dicho campo si en caso ocurriese algún imprevisto.

Plomada Nivel de ingeniero Pieza metálica que usa para cotejar la nivelación y la verticalidad de una superficie. Se emplea para determinar medidas directas de diferencias de altura entre puntos o desniveles. Básicamente su función es lanzar visuales horizontales con la mayor precisión que fuese. Trípode o tripié Pueden ser de madera o metálicos que sirven para colocar los instrumentos topográficos. Donde se podrá manipular los equipos cómodamente. Estadal Son barras de sección rectangular, graduados por medio de los cuales se mide la diferencia de elevación. Su extensión varía de 4 a 7 mts; muchas veces es de 5 a 6 mts. Nota. Santamaría y Sans (2005, págs. 19, 23, 24). IV. PROCEDIMIENTO a) Se llevó a cabo la fijación de un punto sobre el suelo. Donde se iba a partir la medida de distancia horizontal. Después se procedió a ubicar el trípode; tratando a que tenga coincidencia el tornillo de unión con el punto fijado. Una vez conseguido, se pasó a colocar el nivel de ingeniero. b) Se pasó a instalar la plomada en el elemento de unión con la finalidad de hacer coincidir con la señal marcada en el terreno. Para ello se trató que la coincidencia se llegue gracias a los movimientos ligeros que se realizó en las patas telescópicas del tripié. c) Y para nivelar el nivel del ingeniero se trabajó con tornillos nivelantes, pero antes de ello se recomienda llevar los tornillos a la posición central. Después se tienen que girar los tornillos A y B a la

VI. CONCLUSIÓN

La determinación de distancia horizontal por el nivel de ingeniero es mucho mejor comparando por ejemplo con el cartaboneo de pasos y la cinta métrica; pero hay que tener en cuenta que, en terrenos más extensos nos puede arrojar datos erróneos también. Es por ello que recomiendan trabajar a unos 30 metros como máximo, aproximadamente.

VII. RECOMENDACIONES

 Conseguir la nivelación del equipo y la verticalidad de la plomada en primer lugar, con las patas telescópicas del tripié.  Tomar en cuenta que la distancia horizontal no sea mayor que 30 metros, ya que eso puedo ir aumentando el margen de error; ya sea por factores humanas, climáticas y otros.
