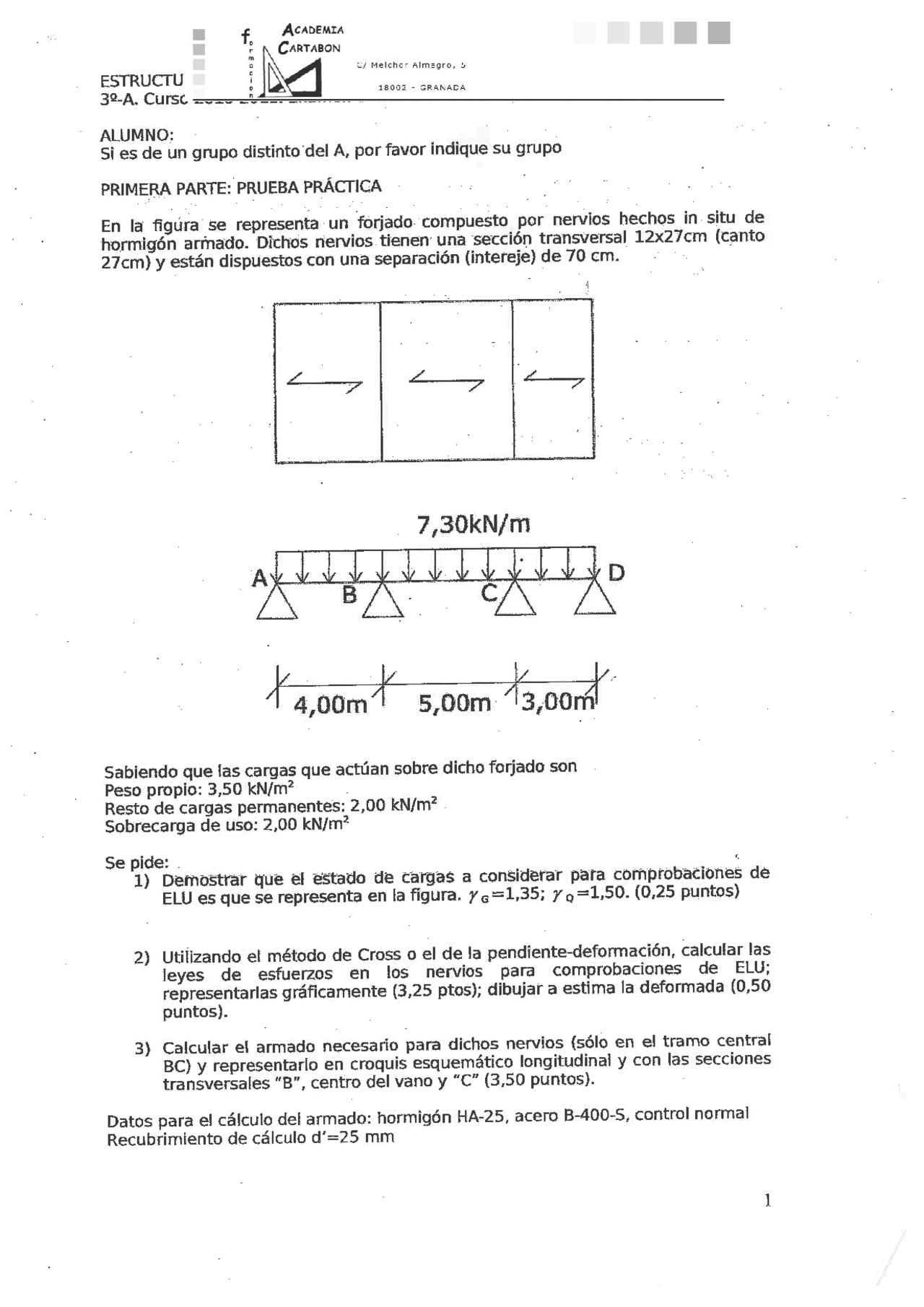

f ¡ACADEMIA E CARTABON ESTRUETU : D 1 y Rea A > 3LA. Curse —— - 2 - GRANADA ALUMNO: Si es de un grupo distinto del A, por favor indique su grupo PRIMERA PARTE: PRUEBA PRÁCTICA En la figura se representa un Torjado compuesto por nervios hechos in situ de hormigón arínado. Dichos nervios tienen una sección transversal 12x27cm (canto 27cm) y están dispuestos con una separación (intereje) de 70 cm. 7,30kN/m B E Cc 4,00m 5,00m 3,00 Sabiendo que fas cargas que actúan sobre dicho forjado son Peso propio: 3,50 kN/m? Resto de cargas permanentes: 2,00 kN/m? Sobrecarga de uso: 2,00 kN/m? Se pide: “ 1) Demostrar que el estado de cargas a considerar para comprobaciones de ELU es que se representa en la figura. Y 6=1,35; y y=1,50. (0,25 puntos) 2) Utilizando el método de Cross o el de la pendiente-deformación, calcular las leyes de esfuerzos en los nervios para comprobaciones de ELU; representarlas gráficamente (3,25 ptos); dibujar a estima la deformada (0,50 puntos). 3) Calcular el armado necesario para dichos nervios (sólo en el tramo central BC) y representarlo en croquis esquemático longitudinal y con las secciones transversales "B”, centro del vano y “C” (3,50 puntos). Datos para el cálculo del armado: hormigón HA-25, acero B-400-S, control normal Recubrimiento de cálculo d'=25 mm f ¡ACADEMIA * 1 CARTABON : U/ Melchor Almagro, > ESTRUCTU DA 20003 - GRANADA 32-A. Curso 2010-2011. Examen extraordinario de diciembre. 2-12-2010 SEGUNDA PARTE: PRUEBA TEÓRICO-PRÁCTICA 1) Demostrar que en una viga empotrada-empotrada, de longitud L, sin cargas aplicadas, cuyos apoyos sufren un desplazamiento relativo A, se originan en dichos apoyos unos momentos de empotramiento perfecto u=6ElA/L?, (1,00 puntos) 2) En el tramo BC de los nérvios del ejercicio anterior los valores máximos de las flechas son: firr= 1,00 m fiep= 0,56 m fise= 0,56 m calcular la flecha total a tiempo infinito y la flecha activa pará la tabiquería y comprobar las limitaciones que establece el CTE (fr, vo <1/250 y faciva
