INS. SANITARIAS PLANO, Apuntes de Instalaciones de Fluidos

Universidad Nacional Jorge Basadre Grohmann (UNJBG)Instalaciones de Fluidos

PLANO DETALLE CAD, CON ESTRUCTURACION NORMA E INDICE

Tipo: Apuntes

2024/2025

Subido el 13/10/2025

rocio-taco-1
rocio-taco-1 🇵🇪

2 documentos

1 / 1

Toggle sidebar

Esta página no es visible en la vista previa

¡No te pierdas las partes importantes!

bg1
S
01
020304050607
08
09
10
11
SALA
PISO FLOTANTE
NPT. + 0.15 m.
COMEDOR
PISO DE PORCELANATO 60X60 CM
NPT. + 0.20 m.
COCINA AMERICANA
PISO FLOTANTE
NPT. + 0.15 m.
DORMITORIO
PISO DE PORCELANATO 60X60 CM
NPT. + 0.15 m.
1/2 SS.HH.
CERAMICO 30X30
NPT. + 0.30 m.
S
01
02
RECIBIDOR
PISO DE PORCELANATO 60X60 CM
NPT. + 0.50 m.
CAMINERIA
PISO DE PORCELANATO 60X60 CM
NPT. + 0.15 m.
COCHERA
PISO DE CEMENTO PULIDO
NPT. + 0.15 m.
JARDIN
CESPED Y PIEDRAS
NPT. +/- 0.00 m.
TERRAZA
PISO DE PORCELANATO
NPT. + 0.15 m.
JARDIN
CESPED Y PIEDRAS
NPT. +/- 0.00 m.
Estudio
PISO DE PORCELANATO 60X60 CM
NPT. + 0.50 m.
S
01
02
S
20212223
24
25
26
12
13 14 15 16 17 18
19
ESTAR TV
PISO FLOTANTE
NPT. + 3.30 m.
DORMITORIO
PISO FLOTANTE
NPT. + 3.30 m.
DORMITORIO
PISO FLOTANTE
NPT. + 3.30 m.
DORMITORIO
PISO FLOTANTE
NPT. + 3.30 m.
DORMITORIO
PISO FLOTANTE
NPT. + 3.30 m.
SS.HH.
PORCELANATO 40X40 CM
NPT. + 3.30 m.
SS.HH.
PORCELANATO 40X40 CM
NPT. + 3.30 m.
SS.HH.
PORCELANATO 40X40 CM
NPT. + 3.30 m.
TERRAZA
PORCELANATO 40X40 CM
NPT. + 3.30 m.
PROYECCIÓN DE VIGA PERALTADA
CLOSET
PISO DE PORCELANATO 60X60 CM
NPT. + 0.15 m.
SS.HH.
PISO DE PORCELANATO 45X45 CM
NPT. + 0.15 m.
ESCALA : 1/50

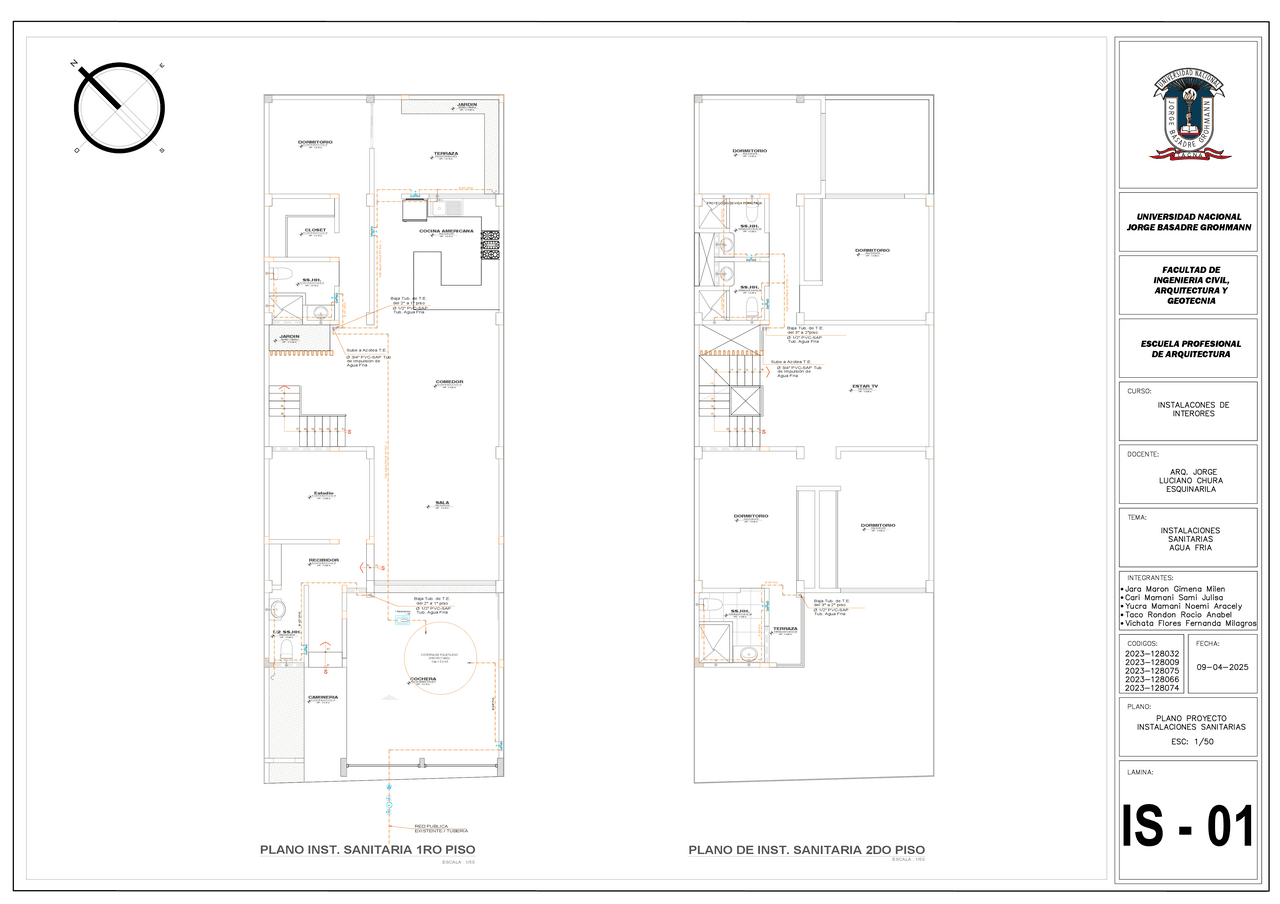

PLANO INST. SANITARIA 1RO PISO
ESCALA : 1/50
PLANO DE INST. SANITARIA 2DO PISO
CISTERNA DE POLIETILENO
(PROYECTADO)
Cap.= 5.0 m3
M
Sube a Azotea T.E.
1 Electrobomba
1 HP
Ø 3/4" PVC
Ø 1/2" CPVC
RED PUBLICA
EXISTENTE / TUBERIA
Ø 1/2" PVC
Ø 1/2" PVC
Ø 1/2 " PVC
Ø 1/2" CPVC
Ø 1/2" CPVC
Ø 1/2" CPVC
N
S
O E
Ø 1/2" PVC
Baja Tub. de T.E.
Ø 1/2" PVC-SAP
Tub. Agua Fria
del 2° a 1° piso
Baja Tub. de T.E.
Ø 1/2" PVC-SAP
Tub. Agua Fria
del 2° a 1° piso
Ø 3/4" PVC-SAP Tub
de Impulsión de
Agua Fria
Ø 1/2" PVC
TUB. AGUA FRIA Ø 1/2" PVC - L
Baja Tub. de T.E.
Ø 1/2" PVC-SAP
Tub. Agua Fria
del 3° a 2° piso
Sube a Azotea T.E.
Ø 3/4" PVC-SAP Tub
de Impulsión de
Agua Fria
Baja Tub. de T.E.
Ø 1/2" PVC-SAP
Tub. Agua Fria
del 3° a 2°piso
TUB. AGUA FRIA Ø 1/2" PVC - L
TUB. AGUA FRIA Ø 1/2" PVC - L
UNIVERSIDAD NACIONAL
JORGE BASADRE GROHMANN
FACULTAD DE
INGENIERIA CIVIL,
ARQUITECTURA Y
GEOTECNIA
ESCUELA PROFESIONAL
DE ARQUITECTURA
IS - 01
·
·
·
·
·

Vista previa parcial del texto
