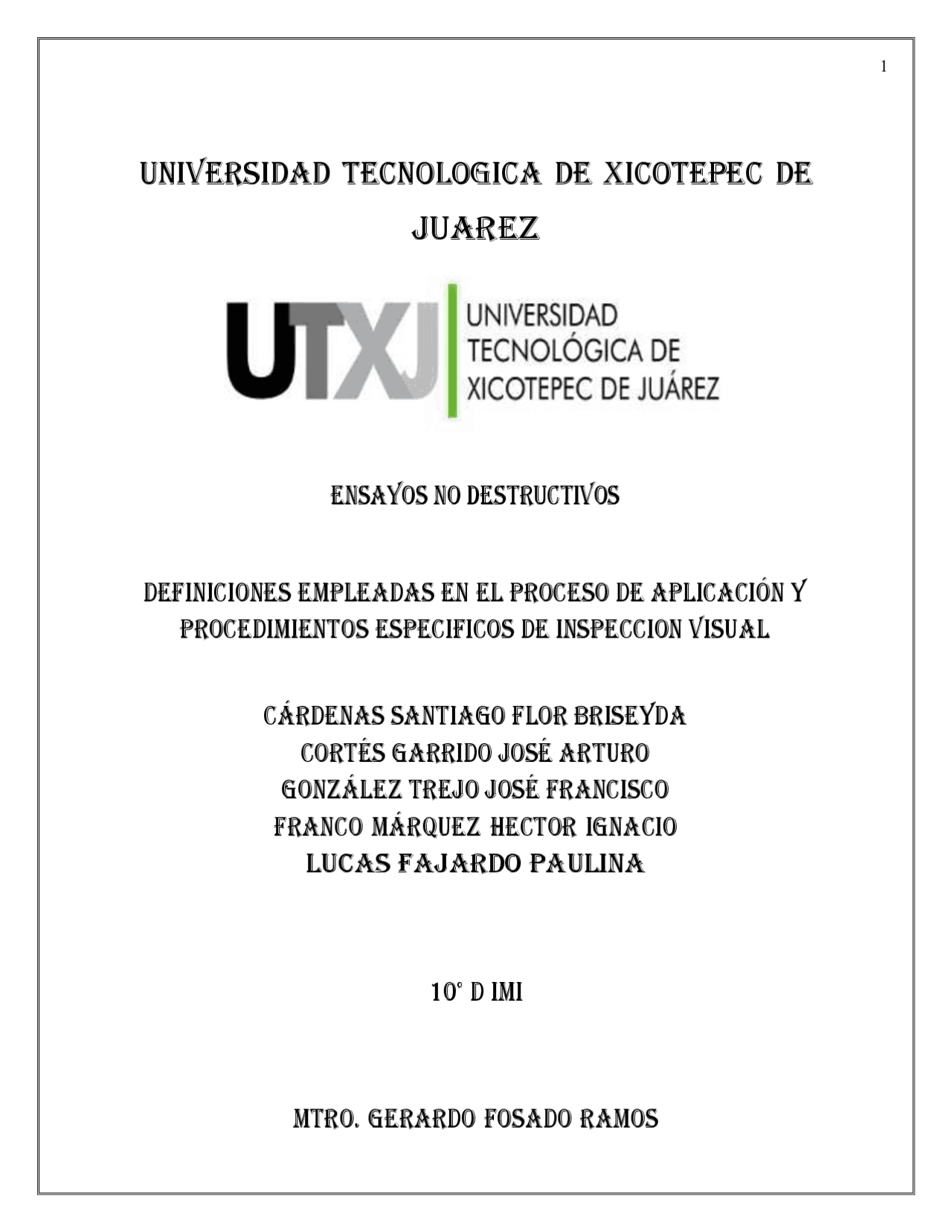

investigacion de la inspeccion visual
Tipo: Guías, Proyectos, Investigaciones
1 / 11
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!
La inspección visual fue el primer método de Pruebas no Destructivas empleado por el hombre. Hoy en día, la inspección visual se encuentra entre los principales procedimientos de inspección para detectar y evaluar discontinuidades. Desde sus orígenes, se ha desarrollado una variedad de técnicas difíciles y complejas, además de realizar variadas investigaciones de óptica. La inspección visual y óptica es aquella que utiliza la energía de la porción visible del espectro electromagnético. Los cambios en las propiedades de la luz, después de entrar en contacto con el objeto inspeccionado, pueden ser detectados por el ojo humano o por un sistema de inspección visual. La detección puede realizarse o puede ser resaltada mediante el uso de espejos, amplificadores o magnificadores, baroscopios y otros accesorios o instrumentos visuales.
a. Material, base - mineral b. Materiales metálicos, incluye soldaduras c. Material, base – orgánica d. Otros materiales (utilizados por el usuario) PROCEDIMIENTOS ESPECÍFICOS DE INSPECCIÓN VISUAL a. Selección de los parámetros
Son comúnmente conocidos como pinturas. Ellos forman una película sobre el metal u otro substrato. Los recubrimientos orgánicos incluyen a las pinturas de aceite, pinturas epóxicas, pinturas de silicón, barnices y esmaltes, poliéster, lacas, acrílicos, celulosa, vinyl, poliuretano, nylon, polipropileno, fluorocarbón y recubrimientos fenólicos. Todos los Recubrimientos orgánicos forman enlaces cohesivos con ellos mismos y enlaces adhesivos con el material base. Las pinturas son más comúnmente utilizadas para prevenir la corrosión y para resaltar la apariencia. La habilidad de la pintura para adherirse al substrato y la apariencia final del recubrimiento es altamente dependiente de la condición superficial del substrato. Antes de la aplicación de la pintura la superficie del substrato debe ser evaluada para verificar su limpieza, textura, la presencia de rayones y porosidad. Para mejorar la adhesión y evitar la oxidación, puede ser aplicado un recubrimiento primario. El recubrimiento primario también puede ser usado para reducir el efecto de irregularidades superficiales. Los controles del proceso de pintura pueden incluir pruebas de viscosidad. La mayoría de inspecciones visuales y de óptica de pintura son para verificar el color y el brillo, utilizando estándares de comparación, colorímetros, espectrógrafos y medidores de brillo fotoeléctricos, y además para determinar la consistencia en la aplicación del recubrimiento Los recubrimientos inorgánicos más comunes son los esmaltes y las cerámicas porcelanizados. Los esmaltes porcelanizados consisten de una matriz de vidrio y son usualmente aplicados al substrato de metal para proporcionar una capa protectora y para mejorar la apariencia. La capa de porcelana se funde sobre el metal y proporciona un alto grado de resistencia química y a la corrosión. Estos recubrimientos son extremadamente duros y tersos. La superficie del substrato debe estar libre de defectos mayores antes de la aplicación. La inspección y controles del proceso son los mismos que para otros productos cerámicos, las indentaciones pueden atrapar contaminantes que causen ampollas en el producto terminado.
A. Garantizar la calidad de componentes, a través de: Evaluación de la condición superficial Dimensionamiento (metrología) Evaluación de la condición superficial Extracción de información que permita recomendar el uso de otras técnicas B. Recomendar el empleo de técnicas de END, o de otro tipo más sofisticadas C. Obtener información que pueda ser utilizada en el diseño o rediseño de procesos D. Verificar condiciones de operación en componentes
Un punto de inspección es un registro identificable de resultados de inspección que se asigna a un trabajo o una operación de inspección. Se pueden asignar varios puntos de inspección a una operación de inspección.
El muestreo es la selección de una porción representativa de una corrida de producción para propósitos de inspección. Las conclusiones pueden obtenerse con base en la calidad total de una corrida completa de producción basada en (1) el resultado de la prueba de muestreo y (2) las bases de estadísticas para el procedimiento de muestreo. Las especificaciones o procedimientos de inspección usualmente detallan los métodos de muestreo para el inspector visual. Métodos para procedimientos de muestreo Algunos de los términos encontrados en los procedimientos de la inspección visual para el muestreo son “completo”, “parcial”, “específico” y “aleatorio”.
La fotogrametría es una tecnología utilizada para obtener mediciones cuantitativas de objetos físicos registrando mediciones e interpretando imágenes fotográficas. La ciencia de la fotogrametría ha sido desarrollada como un medio exacto y rápido para hacer mapas topográficos. El rápido desarrollo de la fotogrametría en cartografía se debe al desarrollo de la tecnología del posicionamiento global por satélite (GPS) y a que permite la evaluación rápida y exacta de la posición de la vista. Cuando la fotogrametría es usada para la inspección, los principios involucrados son los mismos pero la escala es grandemente reducida. En aplicaciones industriales, la fotogrametría es utilizada para determinar topografías a escalas macroscópicas o microscópicas. Normalmente, se toman dos fotografías de posiciones de la vista ligeramente diferentes. Es importante que sea conocida la posición exacta de la vista con relación a la superficie inspeccionada y la relación entre cada una de las vistas. Las dos fotografías son observadas a través de un estereoscopio como un par estéreo que proporciona una imagen de tres dimensiones. La diferencia en paralaje puede ser medida y el contorno o inclinación de la superficie se determina utilizando una barra de paralaje y un estereoscopio.
Realizamos esta investigación con el fin de conocer las aplicaciones, definiciones utilizadas y los procedimientos de específicos de la inspección visual concluimos que es uno de los Ensayos Nos Destructivos más importantes y más eficientes de realizarse, sobre todo por los equipos que se utilizan, las ventajas al realizar este tipo de inspección y porque la inspección visual es de los principales procedimientos para detectar y evaluar discontinuidades José Francisco González Trejo
https://www.josemiguelatehortua.com/practicas-estandar/tips-criterios-de-inspecci%C3%B3n/ https://es.scribd.com/doc/5988993/Procedimientos-de-Inspeccion-de-END https://www.academia.edu/36865309/Curso_INSPECCI%C3%93N_Visual https://es.scribd.com/document/389792216/Conceptos-de-Material-Inspaccion-Visual
