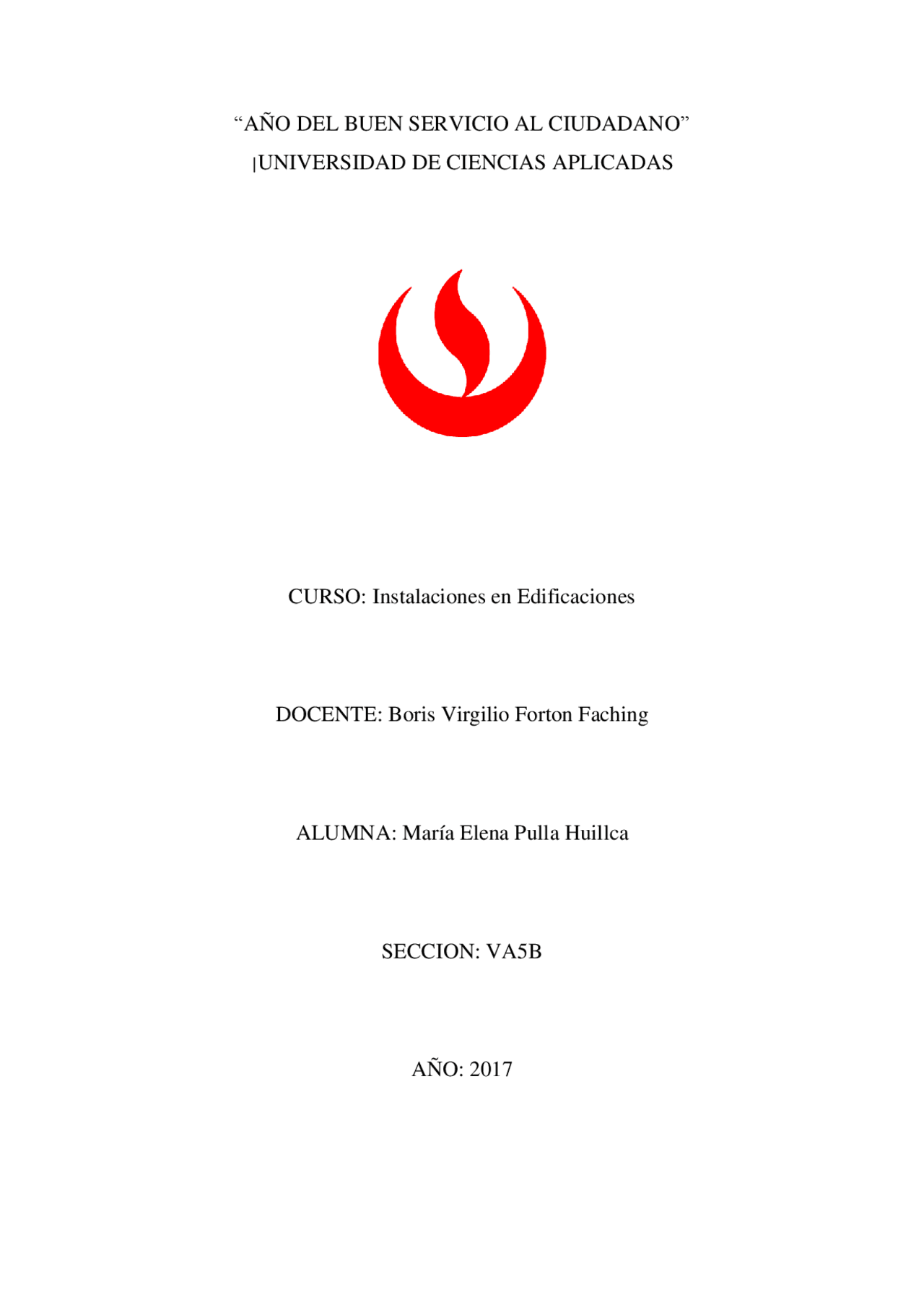

“AÑO DEL BUEN SERVICIO AL CIUDADANO”
|UNIVERSIDAD DE CIENCIAS APLICADAS
CURSO: Instalaciones en Edificaciones
DOCENTE: Boris Virgilio Forton Faching
ALUMNA: María Elena Pulla Huillca
SECCION: VA5B
AÑO: 2017
APARATOS SANITARIOS
Se denominan aparatos sanitarios todos los artefactos que se colocan en las viviendas y locales para facilitar la recepción de aguas utilizadas en la higiene y necesidades de las personas. Generalmente son de loza o granito. Entre los aparatos más usados en una vivienda tenemos inodoro, lavatorio lavadero de platos, lavadero de ropa y ducha. Son accesorios empleados con el fin de cubrir las necesidades que tienen los usuarios con respecto a lo que es aseo personal limpieza y de necesidades fisiológicas.
TIPOS DE APARATOS SANITARIOS
Existen varios tipos de aparatos sanitarios adecuados para instalarse en distintas zonas:
LAVABO Y LAVAMANOS
El sanitario más polivalente que se utiliza. Se trata de una cubeta que puede ser de una gran variedad de materiales (como porcelana, vidrio, acero inoxidable, fibras sintéticas, piedra natural o artificial, etc.) y formas (ovalado, redondo, cuadrado, etc.). Se usa para lavar las manos, la cara, los brazos y la parte superior del cuerpo. Existen modelos con repisa en la que se instalan los grifos, o también sin ella, en cuyo caso la grifería se instalará sobre la encimera del mueble o directamente a la pared. También dispone de un rebosadero cerca del borde superior que conecta con el desagüe. El rebosadero es un conducto que se conecta con la válvula de desagüe para evacuar el agua en caso de un llenado excesivo y evitar que ésta se desborde. Hay diseños muy variados, con múltiples medidas y formas pero su instalación básicamente puede hacerse con pedestal o semipedestal, mural (sujeto a pared), suspendidos, sobre repisa o encastrados en repisa.
Partes de un lavabo
VALVULAS Y GRIFERIAS
Válvula es un instrumento de regulación y control de fluido etc. Una definición más completa describe la válvula como un dispositivo mecánico con el cual se puede iniciar, detener o regular la circulación (paso) de líquidos o gases mediante una pieza movible que abre, cierra u obstruye en forma parcial uno o más orificios o conductos.
TIPOS DE VÁLVULAS
Las válvulas pueden clasificarse según diferentes características:
Por la operatividad del obturador de la válvula
La forma como se desplaza el obturador define la geometría y modo de funcionamiento de la válvula.
- Lineales (válvulas de movimiento lineal): El vástago de la válvula empuja el obturador mediante un movimiento lineal directo.
- Multigiro (válvulas de movimiento lineal): El obturador se desplaza siguiendo un movimiento lineal provocado por el empuje que hace su eje al girar sobre una rosca.
- Cuarto de giro (válvula rotativa): El obturador y eje tienen un giro de 0º a 90º desde la posición totalmente abierta a cerrada.
Por la funcionalidad de la válvula
- Control: Regular la presión / caudal.
- Cierre por sobre velocidad del fluido. (Como por ejemplo cierre de la válvula en caso de rotura de la tubería aguas abajo).
- Protección a sobrepresiones.
- Prevenir el retorno del fluido (válvula de retención o anti retorno).
- Servicio de abrir/cerrar.
CONDICIONES GENERALES: Los aparatos sanitarios deberán instalarse en ambientes adecuado, dotados de amplia iluminación y ventilación previendo los espacios mínimos necesarios para su uso limpieza, reparación, mantenimiento e inspección. Toda edificación estará dotada de servicios sanitarios con el número y tipo de aparatos sanitarios que se establecen en 1.7. En los servicios sanitarios para uso público los inodoros deberán instalarse en espacios independientes de carácter privado. En las edificaciones de uso público, se debe considerar servicios sanitarios para discapacitado.
Por la naturaleza y condiciones físicas del fluido
- Bajas/Altas temperaturas.
- Presiones altas.
- Riesgo de cavitación.
- Características corrosivas del fluido.
- Fluidez/viscosidad: Gas, líquido, sólidos.
- Requerimientos higiénicos (industria alimentaria, farmacéutica,...).
- Riesgo de explosión o inflamabilidad (industria química, petroquímica,...).
Otras formas de clasifición de las válvulas
- Nivel de fugas admisible.
- Conexión a la tubería.
- Una única dirección del fluido o bidireccional
- Número de puertos/entradas: la mayoría de las válvulas tienen dos puertos, uno de entrada y otro de salida. Algunas aplicaciones pueden tener una configuración multipuerto, pueden ser entonces válvulas de tres o de cuatro vias.
- Angulo que forma el puerto de entrada y salida de la válvula.
- Proceso de fabricación: mecano-soldada o fundición, recubrimientos.
GRIFERIA
Accesorios para suministro de agua fabricados en metal o p l á s t i c o q u e s e u t i l i z a n e n l a v a m a n o s , l a v a p l a t o s , duchas, tinas bidets
Tipos de griferías
Hay muchos modelos de griferías o comúnmente llamada llaves, pero las más usadas son:
Grifería simple.
Es aconsejable que se coloque en jardines, garaje, sobre lavado, fregaderos, etc. Esta únicamente tiene una entrada, de aquí entra y sale el agua tanto caliente como fría. La entrada de este se mide por ancho, comúnmente mide de diámetro 3/8¨, y otras veces tiene ½¨.
Griferías mezcladoras.
A diferencia de las simples estas tienen dos entradas, una de ellas es para el agua caliente y la otra para el agua fría, y, tiene una salida. Esta se usa en fregaderos que tienen un orificio de entrada en tubo de cobre de 8×10 de diámetro Ahora bien, los dispositivos de mezcla pueden ser los siguientes:
Batería de fregadero: este tiene un caño y dos mandos. Monobloc: este consta de un caño y dos mandos. Monomando: tiene un caño y un mando en un solo bloque. Monomando termostatito. Este concentra un termostato que permite una regulación constante de la temperatura deseada.
producidas cuando la piscina se emplea poco, como cuando ocurren las más adversas, con la piscina a pleno funcionamiento. El método que se aplica en la actualidad como principal sistema de tratamiento Físico es por FILTRACION.
Los equipamientos auxiliares.
En caso que las personas opten por tener una piscina en su hogar, sin importar el tipo de piscina, le corresponde darle las atenciones, terminaciones y decoraciones de lugar. Se necesitan comprar productos químicos para mantener las piscinas cristalinas y libres algas, como el cloro y el anti algas. Equipos como las cubiertas de piscinas, los calentadores, las cajas fuertes para la natación y los dispositivos de flotación no deben faltar.
TECNOLOGIAS EN TUBERIAS PARA INSTALACIONES SANITARIAS
TANQUES GRP
son fabricados con resinas de poliéster, refuerzos de vidrio fibroso y con relleno inorgánico
PROPIEDADES Y VENTAJAS
Resistencia a la corrosión Absoluta impermeabilidad Resistencia a presiones y cargas externas Bajo peso de los tanques Reducción de los tiempos de instalación Larga vida útil
TUBERIA GRP POLIESTER REFORSADO CON FIBRA DE VIDRIO
la solución ideal para transportar agua potable con dado que combinan la ventaja de resistencia a la corrosión, lo cual es típico de los plásticos, y una alta fortaleza mecánica, típica del acero.
VENTAJAS Y PROPIEDADES
Alta resistencia la producción de la tubería proporciona gran homogeneidad y estabilidad al producto, respecto a otras técnicas de laminación manuales. Resistencia a la corrosión Baja rugosidad de la pared interna Bajo peso Mayor longitud estándar Uniones con empaques elastoméricos Diseño y fabricación basada en avanzada tecnología Resistencia a la temperatura Resistencia ambiental y ataque biológicos Larga vida útil Facilidad de fabricación Facilidad de transporte
TUBO SISTEMA PARA ACUEDUCTO EN PEAD
Con tecnología de punta, como respuesta a las necesidades de suministro de agua potable, en las etapas de conducción, redes y conexiones domiciliarias (Polietileno de Alta Densidad)
VENTAJAS Y PROPIEDADES
Mayores caudales
EQUIPOS DE BOMBEO PARA INSTALACIONES SANITARIAS
Un equipo de bombeo es un transformador de energía. Recibe energía mecánica y la convierte en energía que un fluido adquiere en forma de presión, de posición o de velocidad.
TIPOS DE EQUIPOS DE BOMBEO
SISTEMA COMBINADO CON TANQUE COMPENSADOR
HIDRONEUMÁTICO CON TANQUE DE PRESION A ENTRADA RESTRINGIDA
SISTEMAS DE TRATAMIENTO DE AGUA
La potabilización es el proceso de purificación del agua para que sea bebible para los seres humanos y para su uso en la industria.
El agua dulce para bebida proviene de las cuencas superficiales (ríos, arroyos, lagos, manantiales) y/o de cuencas profundas (del drenaje de pozos).
El origen del agua determina sus características físico-químicas y por lo tanto sus procesos de tratamiento.
Agua Superficial
Los problemas principales del agua superficial se deben a:
La presencia de una variedad de grados de turbidez, dependiendo de las características de la corriente superficial desde la que se toma el agua y de la morfología del suelo con el que se cruza en su camino. En la mayoría de los casos se trata de una fina turbidez dispersa, consistente en silicio en estado coloidal, con sólo una mínima parte que se decanta en forma espontánea. La presencia de microcontaminantes (trazas de solventes, herbicidas, pesticidas, etc.) debido a las actividades industriales y agrícolas que se llevan a cabo a lo largo del río. La presencia de una alta carga bacteriana.
SISTEMA HIDRONEUMATICO
SISTEMA DE TRATAMIENTO DE DESAGÜE O AGUAS RESIDUALES.
El tratamiento de aguas residuales consiste en una serie de procesos físicos, químicos y biológicos que tienen como fin eliminar los contaminantes físicos, químicos y biológicos presentes en el agua efluente del uso humano
Estos procesos de tratamiento son típicamente referidos a un:
Tratamiento primario (asentamiento de sólidos). Tratamiento secundario (tratamiento biológico de la materia orgánica disuelta presente en el agua residual, transformándola en sólidos suspendidos que se eliminan fácilmente). Tratamiento terciario (pasos adicionales como lagunas, microfiltración o desinfección).
ETAPAS DEL TRATAMIENTO
Tratamiento primario
El tratamiento primario es para reducir aceites, grasas, arenas y sólidos gruesos. Este paso está enteramente hecho con maquinaria, de ahí que se conoce también como tratamiento mecánico. Remoción de sólidos o cribado La remoción de los sólidos habitualmente se realiza mediante el cribado. Los sólidos que se remueven son de gran tamaño, por ejemplo, botellas, palos, bolsas, balones, llantas, etc. Con esto se evita tener problemas en la planta de tratamiento de aguas, ya que si no se remueven estos sólidos pueden llegar a tapar tuberías o dañar algún equipo. Remoción de arena Esta etapa (también conocida como escaneo o maceración) típicamente incluye un canal de arena donde la velocidad de las aguas residuales es cuidadosamente controlada para permitir que la arena y las piedras de ésta tomen partículas, pero todavía se mantiene la mayoría del material orgánico con el flujo. Este equipo es llamado colector de arena. La arena y las piedras necesitan ser quitadas a tiempo en el proceso para prevenir daño en las bombas y otros equipos en las etapas restantes del tratamiento. Algunas veces hay baños de arena (clasificador de la arena) seguido por un transportador que transporta la arena a un contenedor para la deposición. El contenido del colector de arena podría ser alimentado en el incinerador en un procesamiento de planta de fangos, pero en muchos casos la arena es enviada a un terraplén. Investigación y maceración El líquido libre de abrasivos es pasado a través de pantallas rotatorias para eliminar material flotante y materia grande como trapos; y partículas pequeñas como chícharos y maíz. Los residuos son recolectados y podrán ser devueltos a
la planta de tratamiento de fangos o podrán ser dispuestos al exterior hacia campos o incineración. En la maceración, los sólidos son cortados en partículas pequeñas a través del uso de cuchillos rotatorios montados en un cilindro que gira, es utilizado en plantas que pueden procesar esta basura en partículas. Los maceradores son, sin embargo, más caros de mantener y menos fiables que las pantallas físicas.
Sedimentación
Muchas plantas tienen una etapa de sedimentación donde el agua residual se pasa a través de grandes tanques circulares o rectangulares. Estos tanques son comúnmente llamados clarificadores primarios o tanques de sedimentación primarios. Los tanques son lo suficientemente grandes, tal que los sólidos fecales pueden depositarse y el material flotante como la grasa y plásticos pueden elevarse hacia la superficie y allí desnatarse. El propósito principal de la etapa primaria es producir un líquido homogéneo capaz de ser tratado biológicamente y unos fangos o lodos que pueden ser tratados separadamente. Los tanques primarios de asentamiento se equipan generalmente con raspadores conducidos mecánicamente que llevan continuamente los fangos recogidos hacia una tolva en la base del tanque donde, mediante una bomba, se pueden llevar hacia otras etapas del tratamiento.
