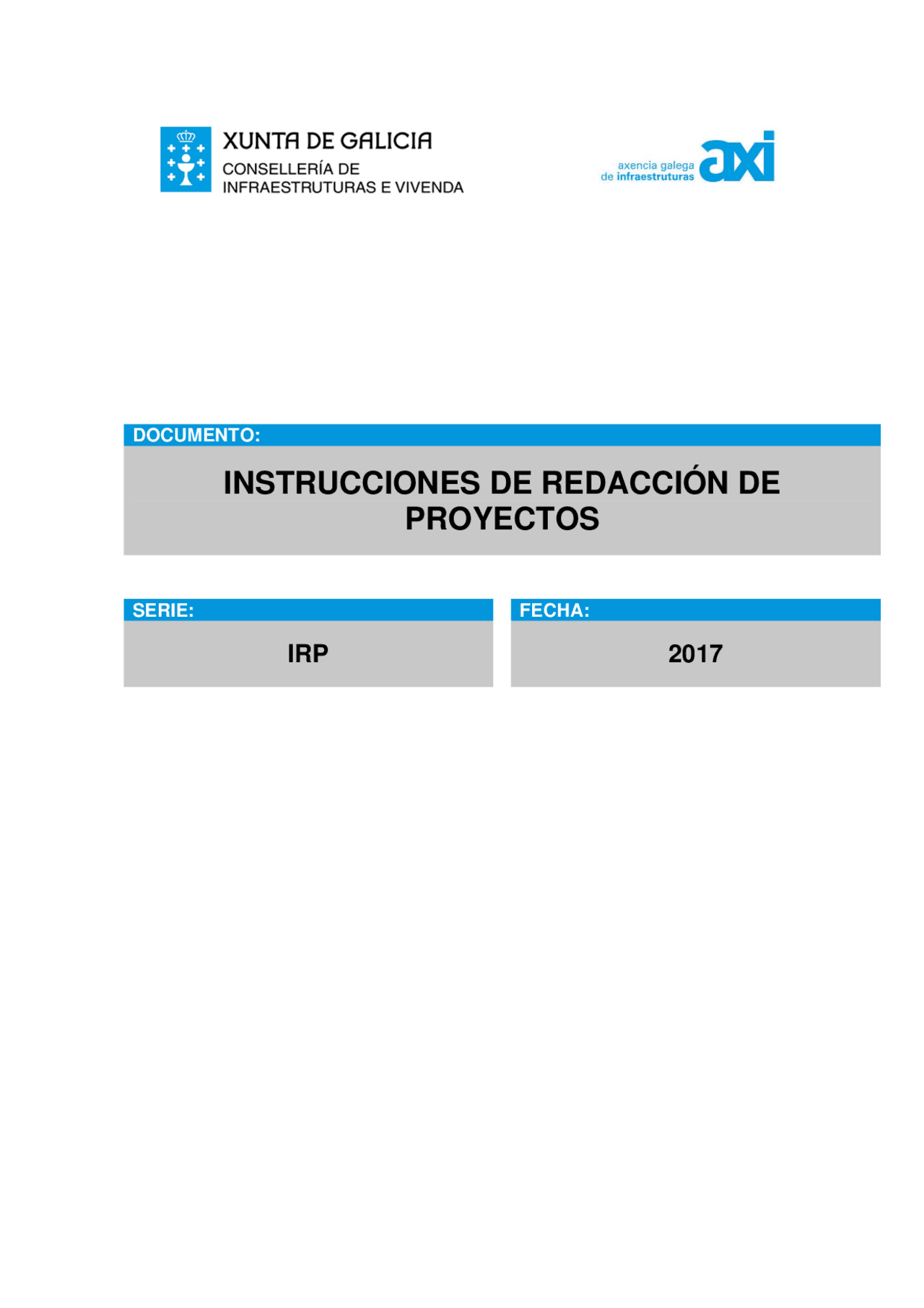

DOCUMENTO:

INSTRUCCIONES DE REDACCIÓN DE

PROYECTOS

SERIE: FECHA:

IRP 2017

DOCUMENTO:

INSTRUCCIONES DE REDACCIÓN DE PROYECTOS

INSTRUCCIÓN:

INTRODUCCIÓN

SERIE: FECHA:

IRP-X-00 2017

SERIE: REVISIÓN:

GENERAL 1

IRP-X-

INTRODUCCIÓN

1 PLANTEAMIENTO GENERAL ............................................................................................ 5

2 PROCEDIMIENTO OPERATIVO ......................................................................................... 7

IRP-X-

INTRODUCCIÓN

El esquema de estas tres series de Instrucciones se muestra en la siguiente tabla:

General X Documentos D Estudios yProyectos E

Introducción IRP-X-00 Memoria IRP-D-00 (^) PlaneamientoEstudio de IRP-E-

Edición y Presentación IRP-X-01^ Anejos^ IRP-D-01^ Estudio Previo^ IRP-E-

Criterios de Diseño IRP-X-02 Planos IRP-D-02 (^) InformativoEstudio IRP-E-

Revisiones IRP-X-03 P.P.T.P. IRP-D-03 Anteproyecto IRP-E-

Presupuesto IRP-D-04 (^) ConstrucciónProyecto de IRP-E-

Proyecto de Trazado IRP-E- Trabajos Previos y Geometría Def. IRP-E- Proyecto Complementario IRP-E- Proyecto Modificado IRP-E- Proyecto Reformado IRP-E- Documento Final de Obra IRP-E- Estudio Impacto Ambiental IRP-E-

IRP-X-

INTRODUCCIÓN

2 PROCEDIMIENTO OPERATIVO

En base al esquema conceptual explicado en el apartado anterior, la redacción y supervisión de un proyecto concreto es un proceso que consta de tres fases:

1. Comprobar el cumplimiento de las prescripciones de la instrucción de la serie E que le sea de aplicación, en función del tipo de proyecto o estudio de que se trate.
2. Comprobar el cumplimiento de las prescripciones de las instrucciones de la serie D que le sean de aplicación, en función de las exigencias que para el tipo de proyecto o estudio de que se trate se hayan establecido en el apartado anterior^1.
3. Comprobar el cumplimiento de las prescripciones sobre edición y presentación de la Instrucción IRP-X-01 y sobre criterios de diseño de la Instrucción IRP-X-02^2.

De esta forma, para cualquier proyecto, es suficiente con comprobar un máximo de 9 Instrucciones3,4.

(^1) Por ejemplo, un Proyecto de Trazado no exigirá la comprobación de la Instrucción IRP-D-03,

referente al Pliego de Prescripciones Técnicas Particulares, puesto que no se hace referencia a ella en la IRP-E-05.

(^2) Esta última sólo en el caso de proyectos, no de estudios (Estudio Previo, Estudio

Informativo,…).

(^3) En el caso de Proyectos de Construcción que incluyan también un Estudio de Impacto

Ambiental.

(^4) Como ejemplo, un Proyecto de Construcción, requeriría comprobar el cumplimiento de las

Instrucciones IRP-E-04, IRP-D-00, IRP-D-01, IRP-D-02, IRP-D-03, IRP-D-04, IRP-X-01 y, por último, IRP-X-02. En cambio, un Estudio Informativo, sólo requeriría comprobar las Instrucciones IRP-E-02 e IRP-X-01.

EDICIÓN

 - IRP-X-

• 1 EDICIÓN
  • 1.1 FORMATO
  • 1.2 ÍNDICES
  • 1.3 SEPARADORES
  • 1.4 PORTADAS
  • 1.5 LOMERAS....................................................................................................................
  • 1.6 CAJETINES
• 2 FIRMAS
• 3 PRESENTACIÓN
  • 3.1 EDICIÓN IMPRESA
    • 3.1.1 FORMATO
    • 3.1.2 IMPRESIÓN
    • 3.1.3 GROSOR
    • 3.1.4 CAJONES
    • 3.1.5 TAPAS
    • 3.1.6 PORTADAS Y LOMERAS
    • 3.1.7 SEPARATAS PARA INFORMACIÓN PÚBLICA
  • 3.2 EDICIÓN DIGITAL
    • 3.2.1 DOCUMENTO DIGITAL
    • 3.2.2 DOCUMENTO FUENTE
    • 3.2.3 ALMACENAMIENTO
    • 3.2.4 PORTADA
    • 3.2.5 ROTULACIÓN

IRP-X-

EDICIÓN

1 EDICIÓN

Para completar la edición del estudio o proyecto no basta con redactar los diferentes documentos que lo forman, sino que debe, además, dárseles un tratamiento conjunto a todos ellos para que formen una entidad coherente. Para realizar esta labor se cuenta con dos herramientas fundamentales.

Por un lado está el formato de los anejos, que permite que todo el estudio o proyecto tenga una apariencia formal homogénea.

La segunda herramienta la forman una serie de elementos que sirven para cohesionar el estudio o proyecto y darle al lector una idea general de su estructura:

• Índices
• Separadores
• Portadas
• Lomeras

1.1 FORMATO

El formato consiste en el modelo de empleo de los diferentes tipos de fuentes y estilos que se usan en la redacción del estudio o proyecto. Un estilo no está definido únicamente por los tipos de letra, sino que también se deben definir otros aspectos como son:

• Interlineado,
• Espacio entre párrafos,
• Tabulaciones y sangrías,
• Bordes y sombreados,
• Numeración y formato de títulos,…

Además, es imprescindible que se definan completamente los encabezados y pies de página:

• Encabezado:

o Logotipo del peticionario ( Consellería y Axencia Galega de Infraestruturas ), a la izquierda.

o Título del estudio o proyecto y clave, a la derecha.

o Nombre del documento o del anejo, a la derecha, bajo el título.

• Pie de página:

o Nombre del archivo (y de su ruta), a la izquierda.

o Logotipo del consultor, en el centro.

o Número de páginas (y número total de páginas), a la derecha.

IRP-X-

EDICIÓN

1.2 ÍNDICES

El Índice General es el documento en el que se refleja la estructura del estudio o proyecto, con la relación de todos los documentos, anejos, planos,… que lo conforman. Además, establece la jerarquía entre cada uno de ellos, en la forma que deberá ser respetada por los separadores.

En cualquier caso, al principio de cada tomo se debe colocar el Índice de Tomos , en el que se debe resaltar el contenido de ese tomo en particular, mediante un sombreado o similar. La división en tomos puede alterar el orden natural de los anejos pero, en ese caso, se debe dejar, en el punto en el que le correspondería estar al anejo afectado, un separador que remita al punto en el que realmente se ubica (del tipo “Anejo Nº 10: En tomo aparte”).

El Índice General , siguiendo el orden natural de los anejos, se incluye como parte de la Memoria.

Los documentos no suelen tener su propio índice, con la excepción del Índice de Planos.

1.3 SEPARADORES

Consisten en el nombre del documento correspondiente (sea un documento propiamente dicho, cada uno de los anejos o incluso los subdocumentos que los formen) impresos en una hoja diseñada para servir de portada al mismo.

Se deben incluir en los separadores, además, los siguientes datos:

• Título del estudio o proyecto y clave.
• Logotipo del órgano peticionario ( Consellería y Axencia Galega de Infraestruturas ).
• Logotipo del consultor.

Llevan separador todas las subdivisiones que se hayan mostrado en el Índice General , según el tipo de estudio o proyecto, con la excepción de los Planos.

Además, se deben respetar las jerarquías que entre los diferentes documentos establezca el Índice General , por lo que según el nivel del cada uno de ellos, el tamaño de la tipografía del separador debe ser diferente. El más grande debe corresponder al nivel 1 e ir disminuyendo progresivamente.

Cuando un documento se extiende a más de un tomo, se deben repetir todos los separadores que lo deberían preceder.

1.4 PORTADAS

Las portadas se colocan en la tapa de cada tomo y como primera hoja del mismo, antes del Índice General.

En ellas se incluirá la siguiente información:

• Información común a las portadas de todos los tomos:

o En el caso de estudios o proyectos encuadernados en A3, un plano general de la obra sobre cartografía o sobre una fotografía aérea, como motivo principal de la portada (ocupando toda la mitad izquierda de la misma).

IRP-X-

EDICIÓN

IRP-X-

EDICIÓN

1.5 LOMERAS

Las lomeras contienen información similar a la de las portadas, pero simplificada. En general deben mostrar únicamente lo siguiente:

• Información común a las lomeras de todos los tomos:

o Nombre del organismo titular de la vía y de la unidad administrativa responsable del estudio o proyecto, con sus logotipos respectivos ( Consellería y Axencia Galega de Infraestruturas ).

o El nombre (designación administrativa) y clave del estudio o proyecto.

o El consultor o consultores, con sus logotipos.

o La fecha de redacción (mes y año).

• Información diferenciada para cada tomo:

o Número de tomo (y número de tomos totales). Por ejemplo, “Tomo 5 de 14”.

o Contenido del tomo (anejos, planos, documentos del presupuesto,…)

En la siguiente imagen se muestra un ejemplo de la lomera recomendada y las acotaciones necesarias para construirla. Las alturas de letra empleadas son de 2,25 mm para el nombre de la Consellería , 2,20 para el de la Axencia Galega de Infraestruturas , 1,50 mm para los nombres de los campos, 2,50 mm para su contenido y 4,00 mm para el número de tomo. Los colores del sombreado son los siguientes: RGB (4, 150, 220) el azul y RGB (200, 200, 200) el gris.

1.6 CAJETINES

Los cajetines de los planos deben de contener una serie de datos imprescindibles, como son los siguientes:

• Información del promotor:

o Nombre del organismo titular de la vía y de la unidad administrativa responsable del estudio o proyecto ( Consellería y Axencia Galega de Infraestruturas ), con sus logotipos respectivos.

o Nombre del servicio encargado de la redacción del estudio o proyecto.

• Información del proyecto:

o El nombre (designación administrativa) y la clave del estudio o proyecto.

o La fecha de redacción (mes y año).
