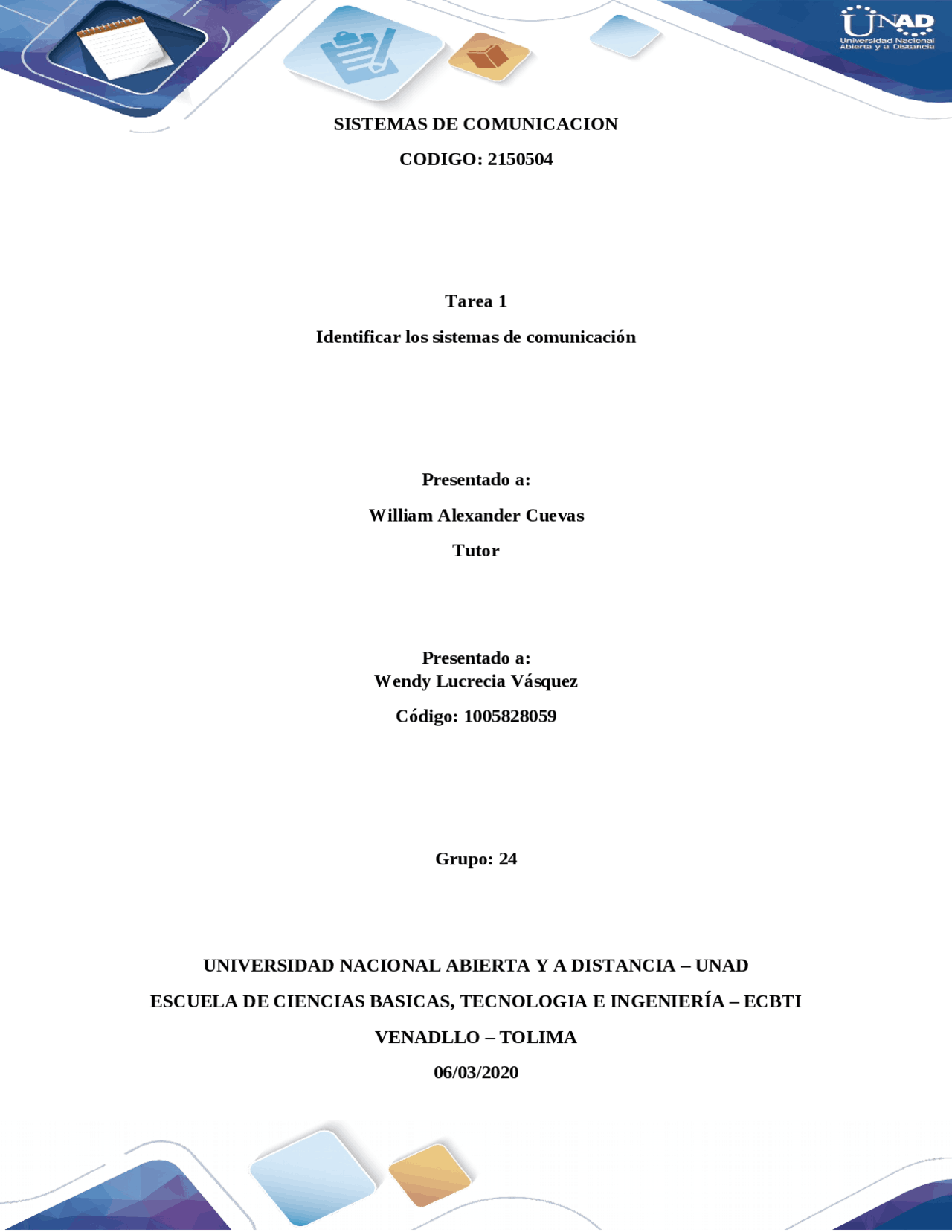

Tarea 1 Identificar los sistemas de comunicación Presentado a: William Alexander Cuevas Tutor Presentado a: Wendy Lucrecia Vásquez Código: 1005828059 Grupo: 24 UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA – UNAD ESCUELA DE CIENCIAS BASICAS, TECNOLOGIA E INGENIERÍA – ECBTI VENADLLO – TOLIMA 06/03/
1. Modelo Sistemas de comunicación Diligencie la siguiente tabla y plantee con un ejemplo un sistema de comunicación donde relacione cada uno de los elementos aplicados al ejemplo, así como la descripción de estos. Ejemplo sistema de comunicación: transmisión de datos por medio de bluetooth ejemplo (transmisión de música de un celular a unos auriculares) Elemento Descripción Fuente Dispositivo que da servicio a la necesidad de transmitir, genera los datos y decide el destinatario. Ejemplo: el origen de la información en este caso es un celular el cual el usuario a seleccionado el archivo de música que desea reproducir. Transmisor El formato de los datos es propio del sistema que los genera y no tiene por qué ser compatible con el medio de transmisión. Los elementos que se componen el transmisor transforman y codifica la información generando señales compatibles con el medio de transmisión que se va a utilizar. Se emplean técnicas de modulación de señales, codificación, control enlace y multiplexion En el ejemplo planteado sería el proceso en el que la información pasa al chip bluetooth y es envidado esto después de haber sincronizado el dispositivo Canal Es el enlace eléctrico entre el transmisor y el receptor siendo el puente de unión entre las fuentes y el destinatario, este medio puede ser desde el aire, conexión por cables, etc. Ejemplo: para el ejemplo el canal que se usa es el formando entre dos dispositivos que se interconectan por medio de bluetooth Receptor Realiza el proceso inverso al transmisor son importantes los mecanismos de sincronización detección y/o corrección de errores y control de flujo Ejemplo: el receptor para este caso viene siendo viene siendo el chip
240 – 170 MHz: Comunicaciones satélites militares.
- Banda UHF 399.9 – 403 MHz: Se utiliza para la navegación, posicionamiento, estándares de tiempo y frecuencia para satélites meteorológicos. 432 – 438 MHz: Utilizada por satélites amateurs y por algunos satélites de observación de la tierra. 460 – 470 MHz: Utilizada por satélites meteorológicos y ambientales e incluye frecuencias de subida para sensores de datos remotos. - Banda L (1 – 2 GHz) 1.2 – 1.8 GHz: Se utiliza para una variedad amplia de satélites y contiene muchas particiones. 1.67 – 1.71 GHz: Usadas principalmente para los enlaces de bajada utilizadas por satélites meteorológicos de alta resolución. - Bandas S (2 – 4 GHz) 2.025 – 2.3 GHz: Empleada para operaciones espaciales de investigación, incluyendo “espacio profundo” más allá de la órbita de la tierra. 2.5 – 2.67 GHz: Utilizado para comunicación de difusión y punto a punto - Banda C (4 – 8 GHz) Útil para servicios de satélite, en especial para la distribución de televisión por cable y estaciones TV. 3.4 – 4.2 GHz: Empleada para servicios de comunicación fijas por satélites (FSS) y difusión (BSS) para señales de televisión. 5.9 – 6.4 GHz: Utilizada para los enlaces de subida de la banda anterior. - Banda X (8 – 12 GHz) Empleada para investigaciones espaciales, operaciones en el espacio profundo y satélites ambientales y militares. - Banda Ku (12- 18 GHz)
Es una de las más versátiles. Cualquier servicio de video, datos o de voz lo puede proporcionar la banda Ku. 10.7 – 11.7 GHz: Servicios satélites fijos (FSS) 11.7 – 12.2 GHz: Utilizada para señales de televisión. 14.5 – 14.8 GHz: Frecuencias de subida, para la banda Ku anterior-
Respuesta Multiplexación por división de frecuencia (FDM) El multiplexado por división de frecuencia es un método analógico de combinar dos o más fuentes analógicas que ocupaban originalmente la misma banda de frecuencia, de tal manera que los canales no interfieran entre sí. Las señales de inteligencia modulan subportadoras que luego se suman, y la señal compuesta se usa para modular la portadora. La modulación permite a la señal de información ser más compatible con el medio. Es el proceso de hacer que una señal de banda base analógica de voz o vídeo, modifique a otra señal de más alta frecuencia, lo que se conoce como portadora. La señal del modulador en conjunto con la banda base modifica a la portadora en una forma única [ CITATION TOM03 \l 3082 ] ❖ Indique el uso de la multiplexación usados en los switches que son equipos de redes. Respuesta: Un switch es un dispositivo electrónico de interconexión de redes de computadoras que opera en la capa 2 (nivel de enlace de datos) del modelo OSI (Open Systems Interconection). Son dispositivos que seleccionan el destino de la información, así como el camino o circuito que ésta va a seguir. Un conmutador interconecta dos o más segmentos de red, funcionando de manera similar a los puentes (bridges), pasando datos de un segmento a otro, de acuerdo con la dirección MAC de destino de los datagramas en la red. Los conmutadores se utilizan cuando se desea conectar múltiples redes, fusionándolas en una sola. Al igual que los puentes, dado que funcionan como un filtro en la red, mejoran el rendimiento y la seguridad de las LANs (Local Área Network- Red de Área Local) [ CITATION Dis1 \l 3082 ] Ejercicios prácticos C.C: 1005828059
A = último dígito de la cédula si es 0 ponerlo como 10 = 9 B = últimos dos dígitos de la cédula si es 00 ponerlo como 100 = 59 C = últimos tres dígitos de la cédula si es 000 ponerlo como 1000 = 059
4. Suponiendo que una red telefónica básica conmutada (PSTN) tiene un ancho de banda de 10 KHz y una razón de potencia señal a ruido de (15+A) dB, calcular la tasa de información (datos) y la máxima capacidad del canal. Respuesta: A = 9 Para el desarrollo de este ejercicio aplicamos el teorema de Shannon
bit
B : Ancho de banda = 10 KHz ( Convertir a Hz ) S N : Relación de potencia de la señal atransmitir y la potencia del ruido del canal ( 2 ) Reemplazamos: S N
Potencia de la señal Potencia delruido = 24 dB =251.189 W C = 10 x 10 3 ∗log 2 (^1 +251.189) C = 10 x 10 3 ∗log 2 (^ 252.189) C = 79783 bps Máxima capacidad del canal (Teorema de Nyquist) C = 2 ∗ B ∗log 2 ( M ) Procedemos a despejar M
Dada la potencia de entrada:
Reemplazamos: PdBm = 10 ∗log 10 ( 2 )+ 30 PdBm =33. Perdida: 20 dB Ya tenemos los datos necesarios para hallar la potencia de salida PoutdBm =33.0103 dB − 20 dB PoutdBm =13.01029 dBm Si se cuenta con amplificador y éste tiene en la entrada (C) mW y en la salida (A) W, encuentre la ganancia en decibeles. A = 9 C= 59 Solución: Para hallar la ganancia en decibeles, empleamos la siguiente formula: GdB = 10 ∗log 10
pout (^) watt
poutwatt = 9 W pinwatt = 59 mW Reemplazamos los valores en la ecuación anterior GdB = 10 ∗log 10
GdB = 10 ∗log 10 ( 152.54)
