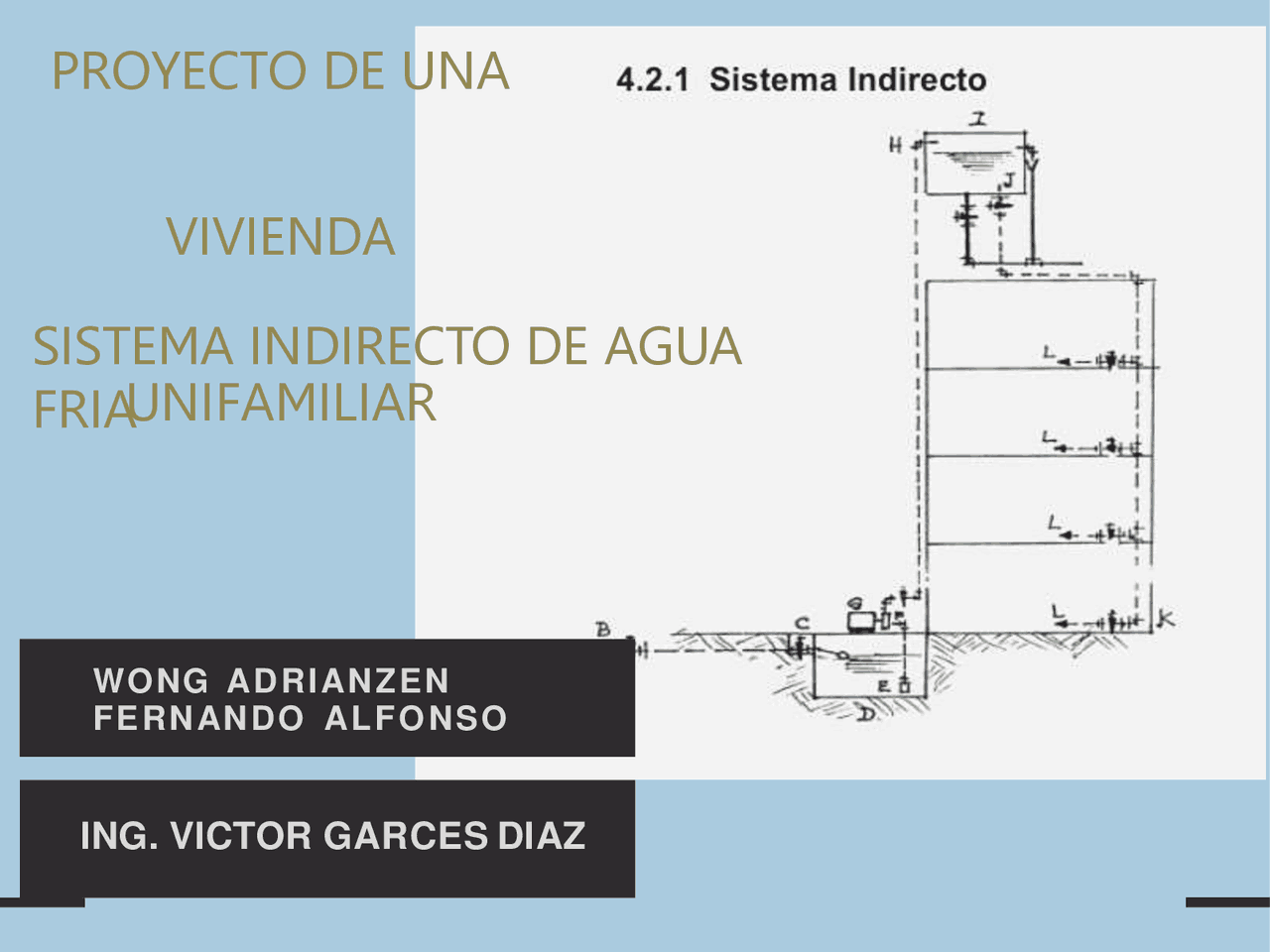

PROYECTO DE UNA

VIVIENDA

UNIFAMILIAR

WONG ADRI ANZEN

FERNANDO ALFO NSO

ING. VICTOR GARCES DIAZ

SISTEMA INDIRECTO DE AGUA

FRIA

MEMORIA DESCRIPTIVA Proveeré y almacenare agua potable y elevare la presión de agua en el interior de la vivienda ya que la red publica no tiene la suficiente presión y caudal para abastecer a toda la vivienda

JUSTIFICACIÓN Se utilizara este sistema indirecto de agua ya que la presión de la red publica no es la necesaria para que el agua sea distribuida por toda la vivienda

ESPECIFICACIONES TECNICAS DESCRIPCION: La red de tuberías de agua fría se incluye desde el punto de suministro de agua hasta el punto de salida del equipo. Ademas, también se utilizan tubos de PVC sellados con pegamento especial según NTP 339.02.

BOMBA DE AGUA BOMBA DE AGUA PARA EL EVACION Para elevar el agua hasta la superficie o quizas tengamos un tanque elevado y la presion de la red no sea suficiente para quellegue.

SECRET OF A FANGIRL PAGE 05

TANQUE ELEVADO

Al hablar sobre tanques elevados nos referimos a unas estructuras hidráulicas que están reforzadas con fibra de vidrio, para hacerlas más seguras y resistentes, pues sirven para almacenar grandes cantidades de agua.

Ya que en la edificacion existen 5 dormitorios y seconsidera dospersonas por

dormitorio ,setiene lo siguiente:

5 dormitorios x 2 personas= 10 personas

luego:

consumo diario es= 10 personas x 300 lts/hab/dia= 3000 lts

DOTACION DE CONSUMO DIARIO

SISTEMA DE Volumen de la cisterna El volumen minimo que se puede almacenar en la cisterna que debe ser 3 / 4 del consumo diario conun minimo de 1 m 3. Sintetizando lo dicho setiene VC= 3 / 4 VD VC= 2250 lts/dia Volumen del tanque elevado El volumen minimo que se puede almacenar en el tanque elevado es 1/3 del consumo diario. con un minimo de 1 m3 para ambos: VTE= 1/3 VD VTE= 1000 lts/dia

TRAZOS DE LA INSTALACION

• Dimensiones hidráulicas de la cisterna: Para dimensionar el área de la cisterna, se va aproximar al inmediato superior del volumen de la cisterna por lo que seria 3 m³ Además, según Ortiz , J. la profundidad no debe ser mayor a 1.8 o 2.3m , por lo cual se ha considerado a una altura de 1.50m. La relación de estos de valores me da el área. Se obtiene: AREA: ( 3 m³) / (1.5m) AREA: 2.00m
• Dimensiones transversales de la cisterna: Según Ortiz, J. para residencias o edificios de poca altura la relación entre el ancho y el largo debe estar en relación 1 a 2 donde el área de mi cisterna es de

2. 67 m² Largo 2.00 metros Ancho 1.00 metros Redondeando se tiene: L=2a L²/2=2m² L=2m y a=1m

E. Equipo en Bombeo En el libro de Instalaciones Sanitarias del Ing. Jorge Ortiz, el calculo de la cantidad de agua a bombearse se halla en relación con el volumen del tanque elevado y el tiempo de llenado donde indica que máximo debe ser 2 horas. Este cálculo va a permitir hallar el diámetro de succión e impulsión. Se obtiene: QB = VTE / T QB = 1200 / 2x QB = 0.16 lts/s

DIÁMETRO DE IMPULSIÓN Y SUCCIÓN TUBERIA DE IMPULSION

• Mi caudal de tubería: 0.16 lts/s

Perdida de carga en tubería de succión Cuando la tubería de impulsión es de ¾, la tubería de succión es de inmediato superior a 1 ”.
