Este informe presenta el resultado de la aplicación de conocimientos adquiridos en clases de geología estructural, específicamente en la interpretación de estructuras geológicas de un afloramiento localizado en la parroquia Macas. El documento incluye una descripción macroscópica del afloramiento, la geología regional y local, y la tectónica de la zona. Además, se analizan las estructuras encontradas, como diaclasas y fallas, y se determina su orientación y características.
Tipo: Guías, Proyectos, Investigaciones
1 / 13
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!

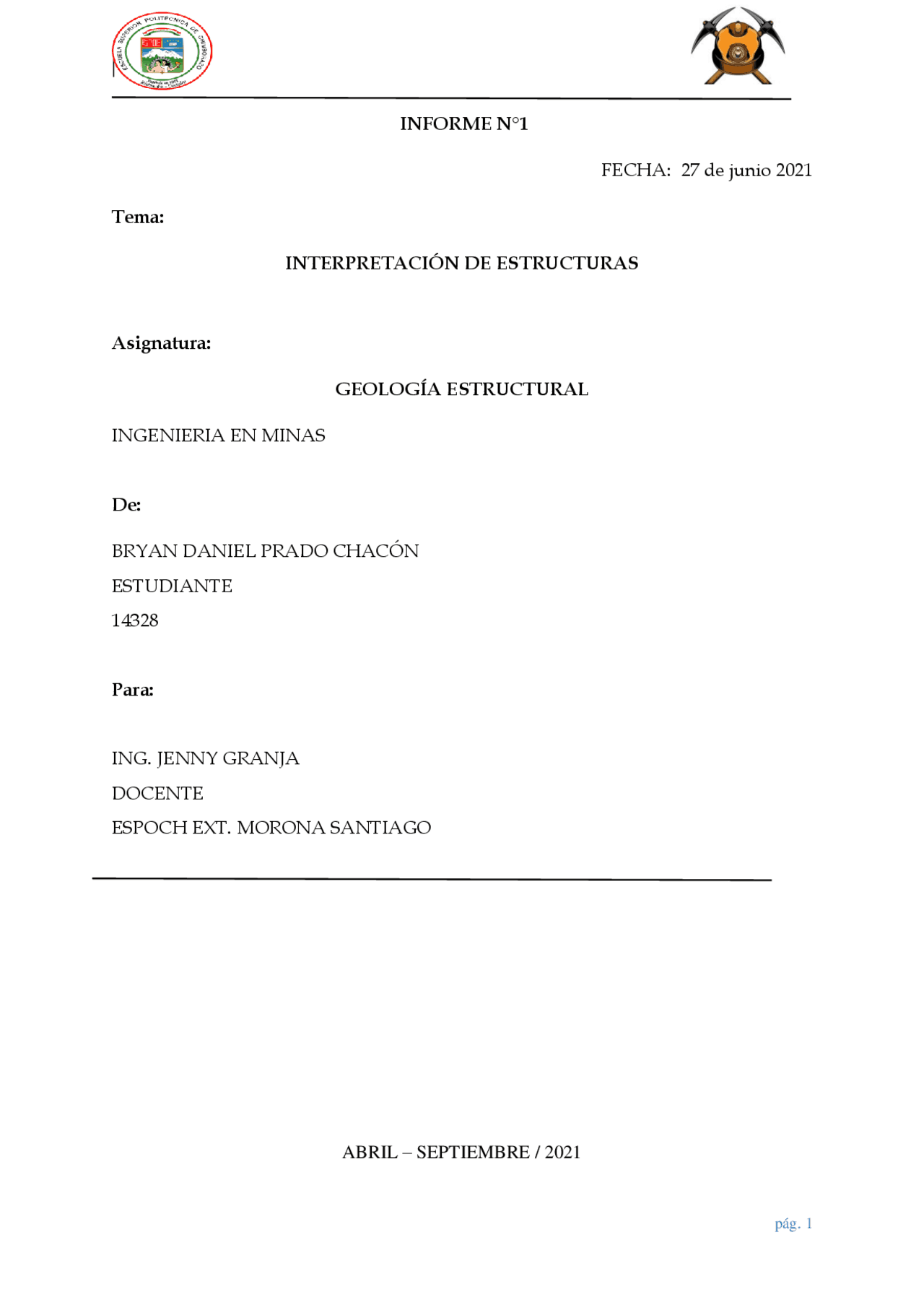

FECHA: 27 de junio 2021 Tema: INTERPRETACIÓN DE ESTRUCTURAS Asignatura: GEOLOGÍA ESTRUCTURAL INGENIERIA EN MINAS De: BRYAN DANIEL PRADO CHACÓN ESTUDIANTE 14328 Para: ING. JENNY GRANJA DOCENTE ESPOCH EXT. MORONA SANTIAGO ABRIL – SEPTIEMBRE / 2021
Conformada por materiales del cretácico superior hasta el cuaternario que son depósitos volcánicos, fluviales y lahares. (ESCOBAR & FLORES, 2017). Está conformada por meta andesitas, meta grawacas y esquistos pelíticos y grafíticos. Esta unidad pertenece a la División Salado de la Cordillera Real, la cual incluye esquistos verdes y rocas meta volcánicas de edad jurásica que estarían relacionadas a las rocas volcánicas de la Formación Misahuallí (ESCOBAR & FLORES, 2017) Formación Hollín : Su ocurrencia es en todas partes coextensiva, lo que cortó el levantamiento de Napo y prolongó las montañas de Cutucú. La formación tiene un espesor de 80 a 240 metros e incluye lutitas fracturada. Las cuarcitas de la F. Hollín afloran extensamente en la zona subandina, particularmente estando ampliamente expuestos en algunas partes del levantamiento Napo (Baldock, 1982). Formación Napo : El Napo persiste desde la Cordillera Real hacia el este, atravesando todo el Oriente. A lo largo de la escarpadura andina, el Napo se ve considerablemente afectado por tectónica y el discontinuo afloramiento por fallas. Consiste en una sucesión de lutitas negras, calizas grises a negras y areniscas calcáreas. La formación varía en espesores menos de 200 metros a más de 700 metros; sobreyace concordante al hollín por todo el oriente. Formación Tena: Se encuentra sobre la formación Napo y alcanza una potencia de 250 a 1000 m, comprende depósitos fluviales y lacustres y representa un proceso de regresión marina y el inicio de un ambiente continental de depositación derivado de una cordillera proto-andina. (Wilkinson, 1982) En la zona subandina, las formaciones Napo y Tena están falladas y plegadas junto con las rocas del basamento de la Unidad Upano, formando un cinturón de rocas “semi metamórficas” denominadas anteriormente como Grupo Margajitas (Baldock, 1982). Formación Mera: Esta Formación consiste en terrazas más jóvenes (topográficamente inferiores) depósitos compuestos por abanicos de pie de monte del Cuaternario areniscas tobáceas y arcillas, las que pos-datan al último periodo importante de fallamiento y levantamiento y están menos disectadas que las terrazas remanentes de la Formación Mesa (Rotuno). Hacia el este los sedimentos de las terrazas disminuyen en espesor, tamaño del grano y altitud, eventualmente gradan transicionalmente hacia el aluvión del cuaternario parcialmente retrabajado de las cuencas de drenajes actuales. (Baldock, 1982) GEOLOGIA LOCAL Según mi geología regional podemos deducir que mi talud pertenece a la formación Hollín (cretácico inferior) y el talud está conformado por:
Areniscas : se aprecian areniscas cuarzosas pertenecientes a la formación hollín productos de la meteorización de las cuarcitas de las partes altas de los taludes, se puede visualizar estos tipos de materiales siguiendo el paso lateral y a los márgenes derecho del río jurumbaino. Cuarcitas: son depósitos de cuarcita levemente metamorfizadas, constituyen el levantamiento del cerro el Quílamo, se observa al norte del paso lateral, las fisuras de los bloques cuarcíticos están rellenos de arcillas de color café claro, esta roca está compuesta esencialmente por cuarcita, con pequeñas cantidades de moscovita y ortosa. Limolitas: Se observan siguiendo el paso lateral y se encuentran delimitadas por el río Jurumbaino y el flanco del cerro el Quílamo, tienen capas considerables en el talud escogido de hasta 2 metro de espesor en una extensión de aproximadamente de 12 m, son materiales de baja plasticidad y se meteorizan con gran facilidad. Depósitos Coluviales: Se encuentran ubicadas al Nor-Este del cerro del Quílamo en la parte baja del escarpe del Quílamo, son bloques sub angulosas de cuarcita y areniscas con matriz fina limo arcilloso de color café Ilustración 1 Mapa Geológico y Estructural local de la Parroquia Macas Fuente: Pasato J. , Cuesta G. , Toapanta S. , Granja J. (2019)
DESCRIPCIÓN DEL AFLORAMIENTO (tabla 1 pág. 11 - 12 ): Descripción general del afloramiento Afloramiento de 6, 60 m de potencia aproximadamente. En las condiciones de agua no existe alguna presencia de agua subterránea La persistencia de mi afloramiento es de 2mm. Son estratos de areniscas intercaladas con lutitas y limolitas. Mi dirección del rumbo estratigráfico es de 313° (circulo completo). El buzamiento de mi estratificación es de 71°. La dirección de mi buzamiento es de 049°. La condición de humedad de mi relleno es húmeda, pero, sin señales de agua libre. Mi roca es roca dura ya que se requirió más de un golpe con el martillo para romper una muestra. Mi estructura del macizo es BLOCOSA ya que contiene 3 sets de estructuras, que definen bloques cúbicos, bien trabados entre si, solo con milímetros de relleno. Mi afloramiento escogido pertenece a la formación Hollín por lo cual pertenece al Cretácico Inferior. Por falta de instrumentos y la facilidad de visualizar las estrías solo se deduce que en estas estrías deberían estar de forma vertical ya que estas me indican la orientación del desplazamiento y posiblemente el sentido de esta. Se puede observar su arrastre apenas de centímetros la cual me indica la distancia de caída de bloque que ha tenido. Existe decoloraciones aparentes por lo cual existe una oxidación de color oscura. Este afloramiento se encuentra en la zona Noroeste de la ciudad de Macas sector paso lateral. Coordenadas - 2 ° 17 ’ 48 ’’S. - 78 ° 7 ’ 36 ’’W Diaclasas Las primeras familias de diaclasas tienen una dirección NE-SW Los buzamientos de mis diaclasas son de 70°. El sistema de diaclasas son paralelas ya que todas las diaclasas tienen igual dirección y buzamiento.
Mis diaclasas son ortogonales ya que son conjuntos de diaclasas con intersecciones de alrededor 90°. Según mi simetría y continuación mis diaclasas son ortogonales – semi continuos (Tipo ladrillo). El espaciamiento de la discontinuidad es de 30cm. El mecanismo de la diaclasa se debe a una recristalización ya que el paso del tiempo favorece, en los materiales geológicos, un reordenamiento de las moléculas que en conjunto amplía la extensión de las redes cristalinas, aumentando la densidad del material, lo que se compensa. La rugosidad es ligeramente rugosa. Tenemos una apertura promedio de 2mm. El espesor de mi relleno es de 2 mm. En las aperturas de mis diaclasas existen rellenos de partículas del tamaño de arcilla y del limo. Estructura (en orden desde superior a inferior) Existe en mi parte superior material orgánico de coloración oscura. Capa de arcilla limosa de coloración rojiza. Capas de limolita en estratos consolidadas. Capa de arcilla limosa de coloración rojiza. Capa de limolita arenosa no consolidada de coloración rojiza. Capa de depósitos coluviales. Estratos La potencia de mi capa orgánica es de 0, 2 m. La potencia de la arcilla limosa de coloración rojiza es de 1m. La potencia de limolita en estratos consolidadas es de 1,60m. La potencia de arcilla limosa de coloración rojiza es de 1m La potencia de limolita arenosa no consolidada de coloración rojiza es de 1m La potencia de depósitos coluviales es de 1,8m. Según lo observado en campo se pudo observar que hubo volcamientos y caídas de rocas por motivos de humedad.
Mediante la interpretación de datos estructurales que se ha venido estudiando a lo largo de las clases sincrónicas y asincrónicas se ha podido emplear ante un afloramiento en campo su descripción apropiada y a su vez clasificarla. Se ha concluido igualmente que en la geología local de la parroquia Macas se ha encontrado varios afloramientos estructurales de gran interés para la interpretación de datos, con lo cual, se puede realizar un estudio apropiado a estas ya que las investigaciones son casi inexistentes. Según los resultados obtenidos se ha demostrado que la descripción de un afloramiento debe ser claro y preciso, ya que existen variedades de tipos y subtipos para la clasificación del macizo rocoso, por lo cual, se debe adquirir conocimientos de toda definición de clasificación para que no exista ningún tipo de error de interpretación.
Baldock, J. (1982). Geología del Ecuador. División de investigación geologico minera. Quito Chanalata, E., & Carvajal, F. (14 de Noviembre de 2017). ESTUDIO DE ESTABILIDAD;ESTABILIDAD DE TALUDES;MACAS (CANTÓN);MORONA SANTIAGO (PROVINCIA). Obtenido de Formacion de estructuras: http://dspace.espoch.edu.ec/handle/123456789/ CHR1STOPHOUL F., BABY P., SOU LA i .c., ROSERO M. & BURGOS J., 2002b - Les ensembles fluviatile s néogénes du bassin subandin d 'Équ ateu ret impli cations dynarniques. C. R. Acad. Sci. Paris, Sciences de la terre et des plan étes/ Earth and Plan etarv Scien ce, 334 : [0 29-. ESCOBAR, C., & FLORES, M. (2017). ESTUDIO DE ESTABILIDAD DE TALUDES DEL PASO LATERAL. Obtenido de Geologia Regional. Wilkinson. (1982). Ocurrencias metalicas litherland. Ecuador
Descripción: Roca : Sedimentaria Nombre : Lutita Color : coloración rojizo grisácea. Grano : Muy Fino Partículas de los tamaños de la arcilla y del limo Textura : Clástica Tabla 1 Ficha geológica para la interpretación de datos de un afloramiento Fuente: Elaboración Propia
