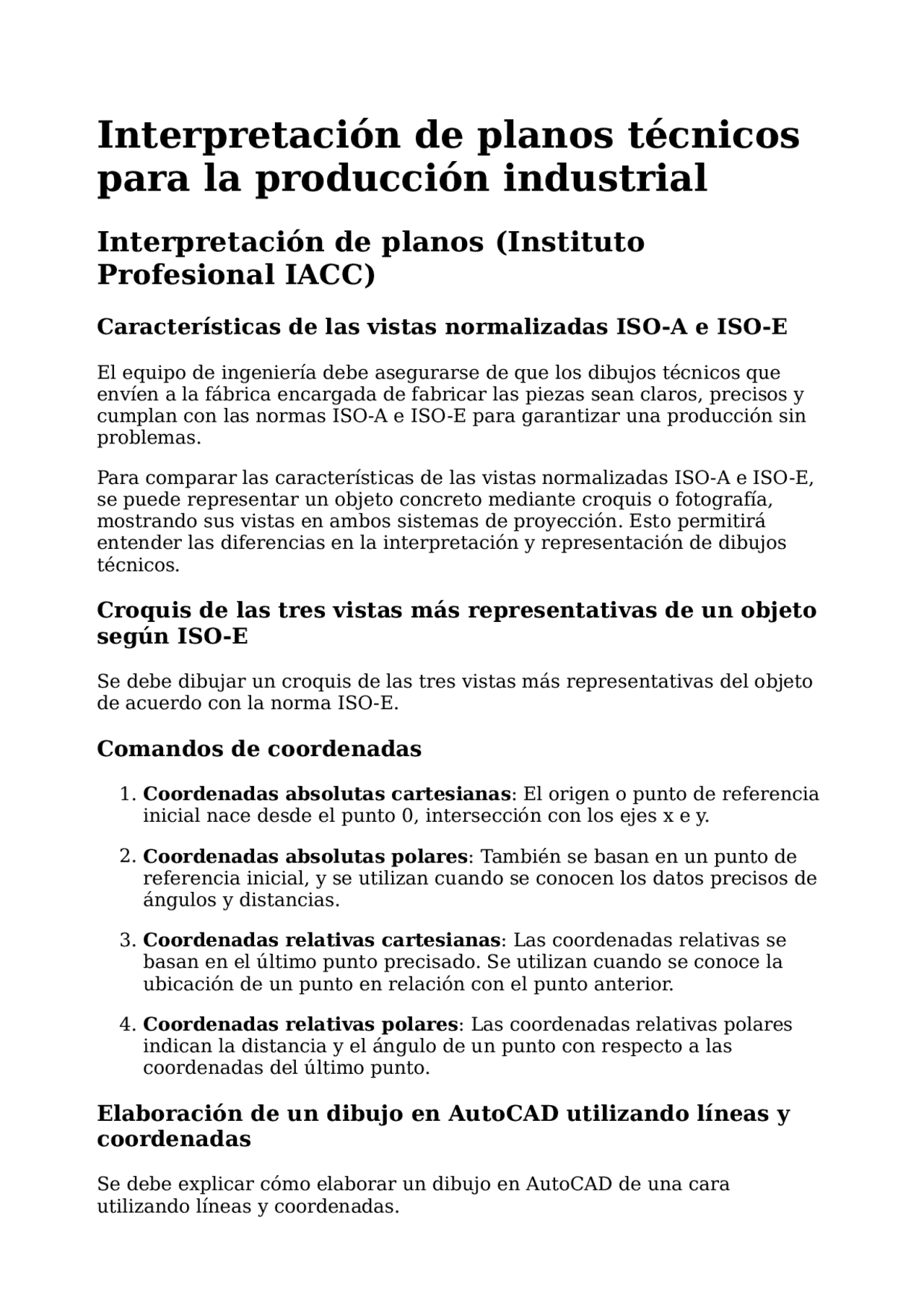

Interpretación de planos técnicos
para la producción industrial
Interpretación de planos (Instituto
Profesional IACC)
Características de las vistas normalizadas ISO-A e ISO-E
El equipo de ingeniería debe asegurarse de que los dibujos técnicos que
envíen a la fábrica encargada de fabricar las piezas sean claros, precisos y
cumplan con las normas ISO-A e ISO-E para garantizar una producción sin
problemas.
Para comparar las características de las vistas normalizadas ISO-A e ISO-E,
se puede representar un objeto concreto mediante croquis o fotografía,
mostrando sus vistas en ambos sistemas de proyección. Esto permitirá
entender las diferencias en la interpretación y representación de dibujos
técnicos.
Croquis de las tres vistas más representativas de un objeto
según ISO-E
Se debe dibujar un croquis de las tres vistas más representativas del objeto
de acuerdo con la norma ISO-E.
Comandos de coordenadas
Coordenadas absolutas cartesianas: El origen o punto de referencia
inicial nace desde el punto 0, intersección con los ejes x e y.
Coordenadas absolutas polares: También se basan en un punto de
referencia inicial, y se utilizan cuando se conocen los datos precisos de
ángulos y distancias.
Coordenadas relativas cartesianas: Las coordenadas relativas se
basan en el último punto precisado. Se utilizan cuando se conoce la
ubicación de un punto en relación con el punto anterior.
Coordenadas relativas polares: Las coordenadas relativas polares
indican la distancia y el ángulo de un punto con respecto a las
coordenadas del último punto.
Elaboración de un dibujo en AutoCAD utilizando líneas y
coordenadas
Se debe explicar cómo elaborar un dibujo en AutoCAD de una cara
utilizando líneas y coordenadas.
1.
2.
3.
4.
