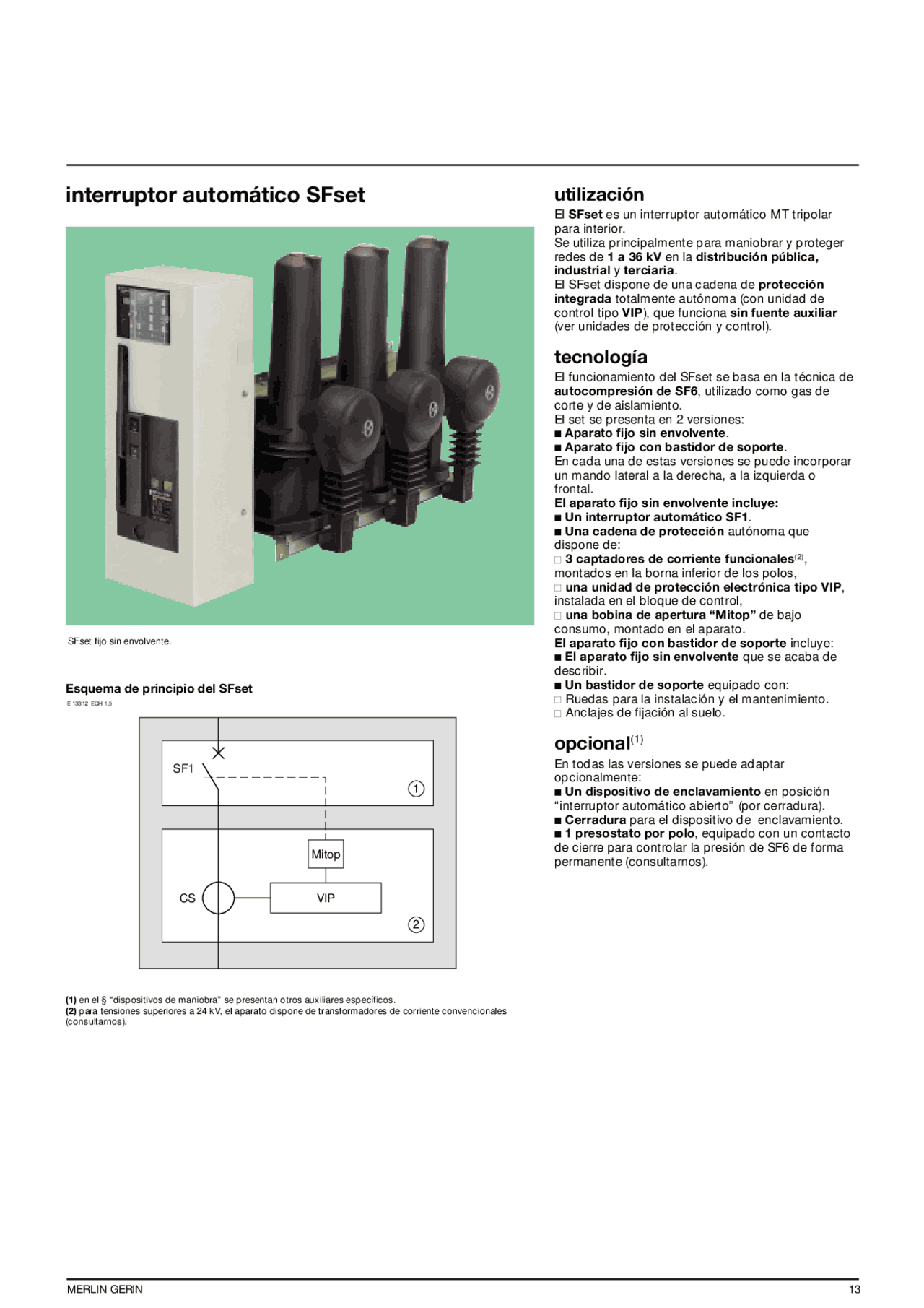

interruptor automático SFset
(1) en el § “dispositivos de maniobra” se presentan otros auxiliares específicos.
(2) para tensiones superiores a 24 kV, el aparato dispone de transformadores de corriente convencionales
(consultarnos).
utilización
El SFset es un interruptor automático MT tripolar
para interior.
Se utiliza principalmente para maniobrar y proteger
redes de 1 a 36 kV en la distribución pública,
industrial y terciaria.
El SFset dispone de una cadena de protección
integrada totalmente autónoma (con unidad de
control tipo VIP), que funciona sin fuente auxiliar
(ver unidades de protección y control).
tecnología
El funcionamiento del SFset se basa en la técnica de
autocompresión de SF6, utilizado como gas de
corte y de aislamiento.
El set se presenta en 2 versiones:
■ Aparato fijo sin envolvente.
■ Aparato fijo con bastidor de soporte.
En cada una de estas versiones se puede incorporar
un mando lateral a la derecha, a la izquierda o
frontal.
El aparato fijo sin envolvente incluye:
■ Un interruptor automático SF1.
■ Una cadena de protección autónoma que
dispone de:
■ 3 captadores de corriente funcionales(2),
montados en la borna inferior de los polos,
■ una unidad de protección electrónica tipo VIP,
instalada en el bloque de control,
■ una bobina de apertura “Mitop” de bajo
consumo, montado en el aparato.
El aparato fijo con bastidor de soporte incluye:
■ El aparato fijo sin envolvente que se acaba de
describir.
■ Un bastidor de soporte equipado con:
■ Ruedas para la instalación y el mantenimiento.
■ Anclajes de fijación al suelo.
opcional(1)
En todas las versiones se puede adaptar
opcionalmente:
■ Un dispositivo de enclavamiento en posición
“interruptor automático abierto” (por cerradura).
■ Cerradura para el dispositivo de enclavamiento.
■ 1 presostato por polo, equipado con un contacto
de cierre para controlar la presión de SF6 de forma
permanente (consultarnos).
Esquema de principio del SFset
SFset fijo sin envolvente.
SF1
1
Mitop
VIP
CS
E 13312 ECH 1,5
