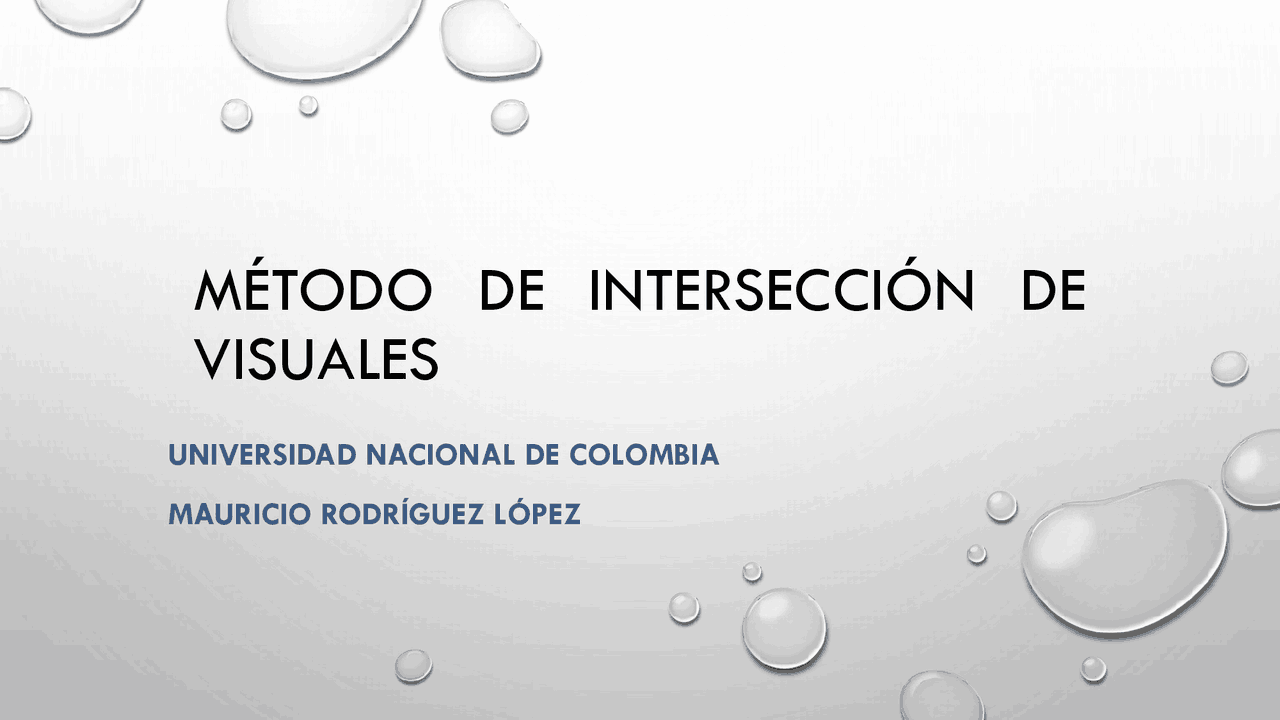

MÉTODO DE INTERSECCIÓN DE

VISUALES

UNIVERSIDAD NACIONAL DE COLOMBIA

MAURICIO RODRÍGUEZ LÓPEZ

ESQUEMA REPRESENTATIVO Principio básico: “Si se conoce un lado y dos ángulos de un triángulo, se puede determinar los demás elementos de dicho triángulo” Ilustración 1-Levantamiento de un lote por intersección de visuales

TRABAJO DE CAMPO ➢ Ubicación de la base teniendo en cuenta que: ❖Sus extremos deben ser intervisibles. ❖Todos los puntos a levantar deben ser visibles desde sus extremos. ❖Su magnitud debe ser proporcional al tamaño del lote. ❖Su posición debe ser tal que los triángulos tengan una forma conveniente. ➢ Medir la longitud de la base mínimo dos veces. ➢ Ubicar el teodolito en uno de los extremos y medir los ángulos a cada detalle. Se repite el proceso a partir de la otra estación.

CARTERA DE CAMPO - CÁLCULOS ➢ Resolver cada triángulo: ❖Ángulo interno en estación A y B ❖Ángulo interno en L ❖Distancia desde estación A y B ➢ Acimut de cada visual AL y BL ➢ Proyecciones ➢ Coordenadas ➢ Área ➢ Descripción de linderos Ilustración 2-Cartera de campo
