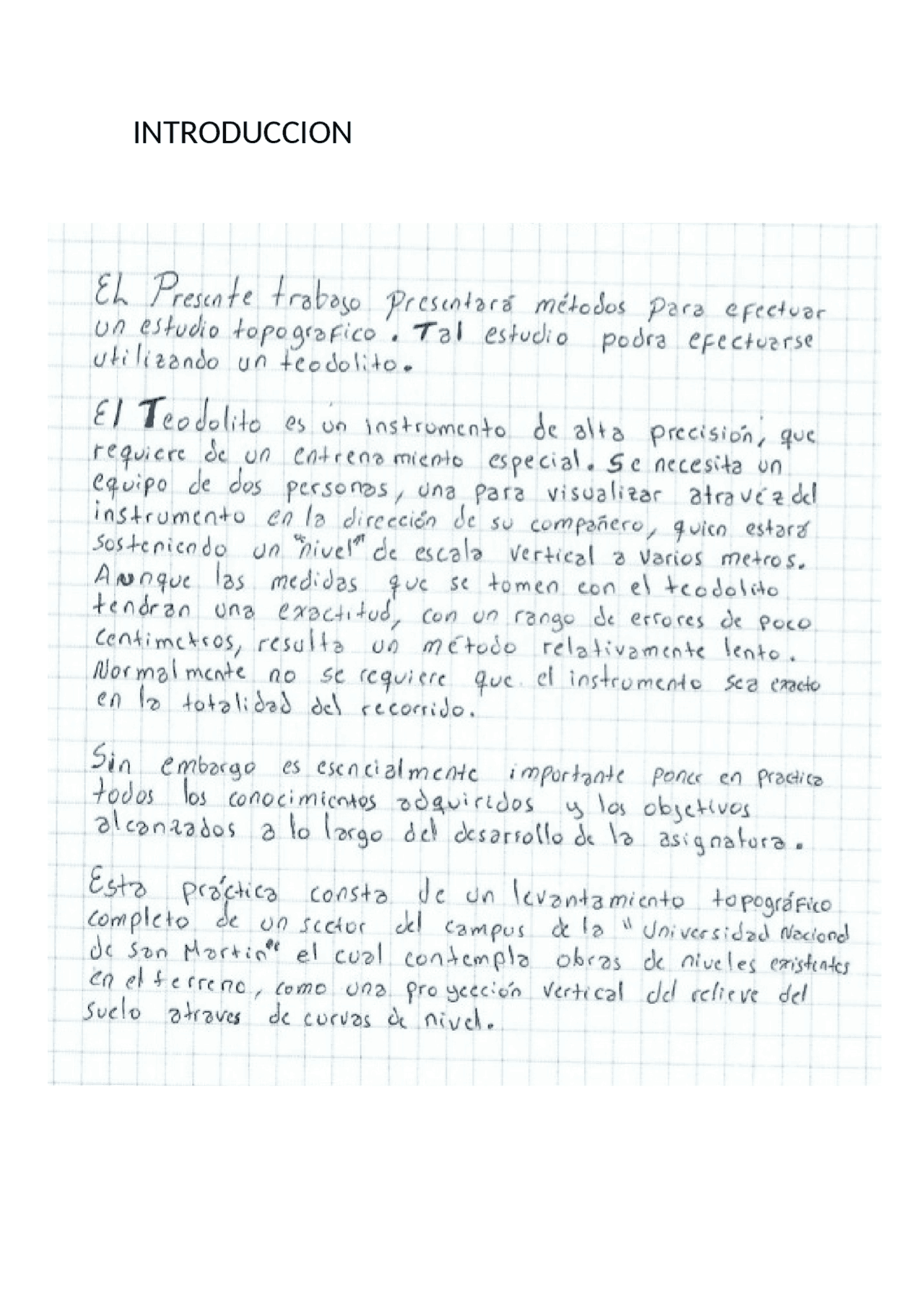

INTRODUCCION

OBJETIVOS

ZONA DE TRABAJO:

MATERIAL Y EQUIPO DE TRABAJO

• Nivel

Un nivel es un instrumento de

medición utilizado para determinar

la horizontalidad o verticalidad de

un elemento. Existen distintos tipos

y son utilizados por agrimensores,

carpinteros, albañiles, herreros,

trabajadores del aluminio, etc. Un

nivel es un instrumento muy útil

para la construcción en general e

incluso para colocar un cuadro, ya

que la perspectiva genera errores.

El nivel de burbuja sería invención

del físico y escritor francés

Melchisédech Thévenot (1620-1692)

en 1661 o 1662.

Rellenó su instrumento con alcohol, lo montó en piedra y lo equipó con una lentilla.

Comunicó su invento a Robert Hooke en Londres y a Vincenzo Viviani en Florencia.

El principio de este instrumento está en un pequeño tubo transparente (cristal o

plástico) el cual está lleno de líquido con una burbuja de aire en su interior. Si la

burbuja se encuentra simétricamente entre las dos marcas, el instrumento indica un

nivel exacto (para fines prácticos) que puede ser horizontal, vertical u otro,

dependiendo de la posición general del instrumento de medición solo de referencia.

• Trípode

Los trípodes de construcción también

conocidos como tripiés, son instrumentos

que cuentan con 3 patas y una parte

superior triangular o circular, que permiten

estabilizar un objeto para utilizar este de

manera correcta. La palabra trípode tiene su

origen en el vocablo griego “tripous”, que

significa “tres pies”.

Las patas de los trípodes de construcción

son regulables, lo cual permite ajustar la

altura del aparato, de tal forma que este

quede al nivel de la vista del usuario y

facilite su trabajo.

• Mira

En topografía, una estadía o mira estadimétrica, también llamado estadal en

Latinoamérica, es una regla graduada que permite mediante un nivel topográfico,

medir desniveles, es decir, diferencias de altura. Con una mira, también se pueden

medir distancias con métodos trigonométricos, o mediante un telémetro estadimétrico

integrado dentro de un nivel topográfico, un teodolito, o bien un taquímetro

Hay diferentes modelos de mira:

• Las más comunes son de aluminio, telescópicas, de 4 o 5 metros; son

generalmente rigídas

• De madera vieja, pintada; que son más flexibles
• Para obtener medidas más precisas, hay miras en fibra de vidrio con piezas

desmontables para minimizar las diferencias debido a Juegos inevitables al

sostenerlas;

• Para una mayor precisión, hay miras de Invar, para ser utilizadas con los niveles

de precisión con micrómetro placa paralela: son de una sola pieza, disponible

en diferentes longitudes, por ejemplo, 3 metros para usos corrientes, o de un

metro para mediciones bajo tierra.

• Los niveles empleados hasta 1970, invertían la imagen, por este motivo las

miras se pintaban entonces en simetría especular para que las cifras se

pudieran leer, pero hoy día ya no es el caso. Regularmente las miras o estadales

están graduadas en metros, decímetros y centímetros, la lectura se realiza

precisando hasta el milímetro.

En las miras destinadas a ser usadas con niveles electrónicos, las graduaciones son

reemplazadas por un código de barras. Suelen llevar un nivel de burbúja para

comprobar su verticalidad durante la medida.

Es inútil en las zonas polares norte y sur, debido a la convergencia de las líneas de fuerza del campo magnético terrestre. La brújula es, después del mapa, el elemento más importante para ser capaz de orientarse en un territorio desconocido. Su funcionamiento se basa en la atracción magnética que ejerce la Tierra sobre los objetos imantados, de forma que la aguja (imantada), siempre indique la dirección del norte magnético. La precisión de la brújula es mayor en bajas altitudes que en alturas superiores. En topografía se pueden utilizar solas o en combinación con las cartas topográficas. En el caso de utilizarla sin la carta topográfica sirven para:

• Para medir los rumbos (ángulos con respecto al norte magnético) en la que se encuentran referencias que podemos observar en el terreno.
• Para indicar la dirección de un rumbo dado.
• Para marchar en una dirección constante.
• Para medir distancias en el terreno (mediante un cálculo trigonométrico)
• Libreta de campo Son materiales en los cuales se anotan todos los datos que se toman en el campo para luego poder utilizarlo en el gabinete.
• Calculadora científica Una calculadora es un dispositivo que se utiliza para realizar cálculos aritméticos. Aunque las calculadoras modernas incorporan a menudo un ordenador de propósito general, se diseñan para realizar ciertas operaciones más que para ser flexibles. Por ejemplo, existen calculadoras gráficas especializadas en campos matemáticos gráficos como la trigonometría y la estadística. También

suelen ser más portátiles que la mayoría de los computadores, si bien algunas PDAs tienen tamaños similares a los modelos típicos de calculadora.
