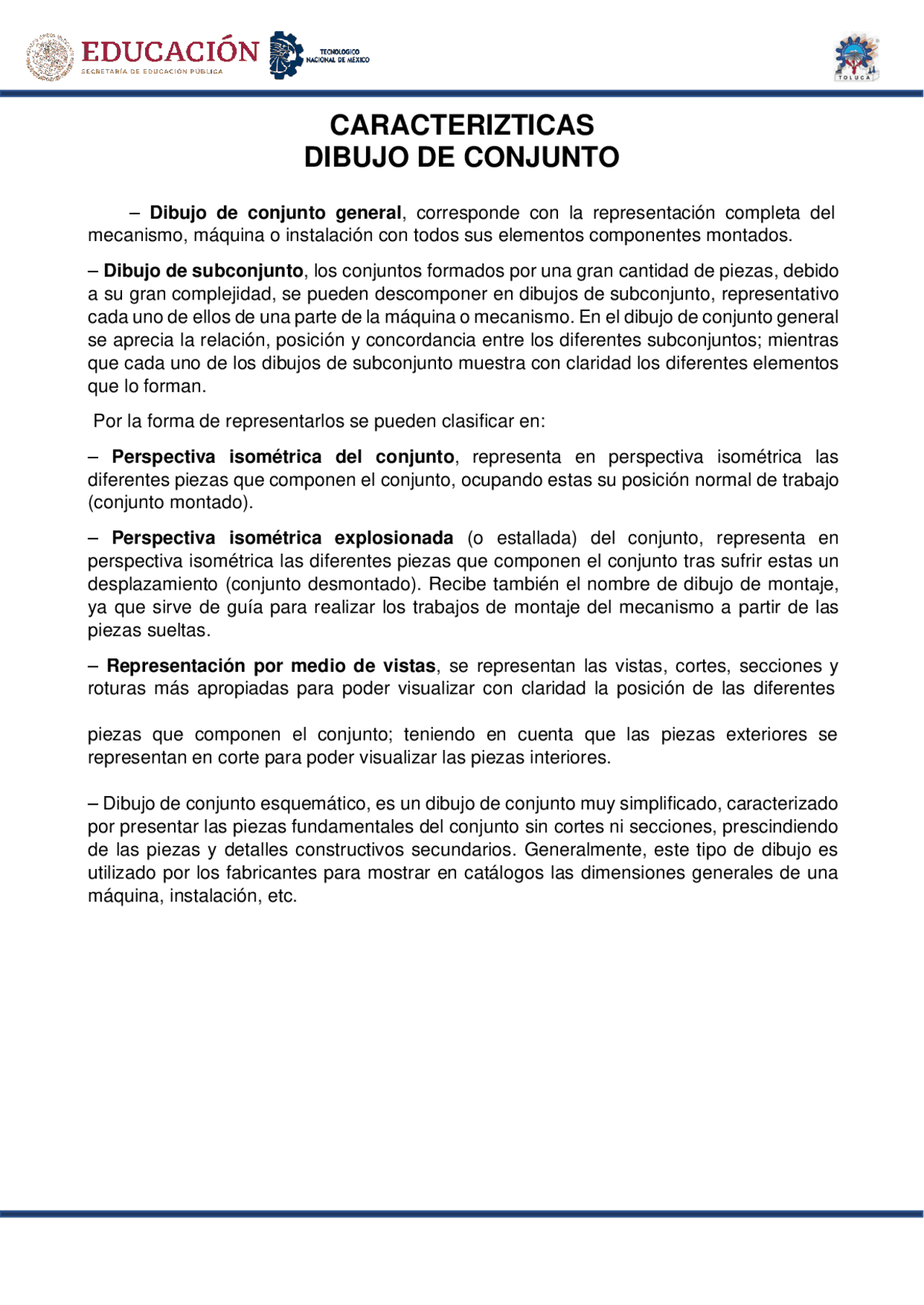

CARACTERIZTICAS
DIBUJO DE CONJUNTO
– Dibujo de conjunto general, corresponde con la representación completa del
mecanismo, máquina o instalación con todos sus elementos componentes montados.
– Dibujo de subconjunto, los conjuntos formados por una gran cantidad de piezas, debido
a su gran complejidad, se pueden descomponer en dibujos de subconjunto, representativo
cada uno de ellos de una parte de la máquina o mecanismo. En el dibujo de conjunto general
se aprecia la relación, posición y concordancia entre los diferentes subconjuntos; mientras
que cada uno de los dibujos de subconjunto muestra con claridad los diferentes elementos
que lo forman.
Por la forma de representarlos se pueden clasificar en:
– Perspectiva isométrica del conjunto, representa en perspectiva isométrica las
diferentes piezas que componen el conjunto, ocupando estas su posición normal de trabajo
(conjunto montado).
– Perspectiva isométrica explosionada (o estallada) del conjunto, representa en
perspectiva isométrica las diferentes piezas que componen el conjunto tras sufrir estas un
desplazamiento (conjunto desmontado). Recibe también el nombre de dibujo de montaje,
ya que sirve de guía para realizar los trabajos de montaje del mecanismo a partir de las
piezas sueltas.
– Representación por medio de vistas, se representan las vistas, cortes, secciones y
roturas más apropiadas para poder visualizar con claridad la posición de las diferentes
piezas que componen el conjunto; teniendo en cuenta que las piezas exteriores se
representan en corte para poder visualizar las piezas interiores.
– Dibujo de conjunto esquemático, es un dibujo de conjunto muy simplificado, caracterizado
por presentar las piezas fundamentales del conjunto sin cortes ni secciones, prescindiendo
de las piezas y detalles constructivos secundarios. Generalmente, este tipo de dibujo es
utilizado por los fabricantes para mostrar en catálogos las dimensiones generales de una
máquina, instalación, etc.
