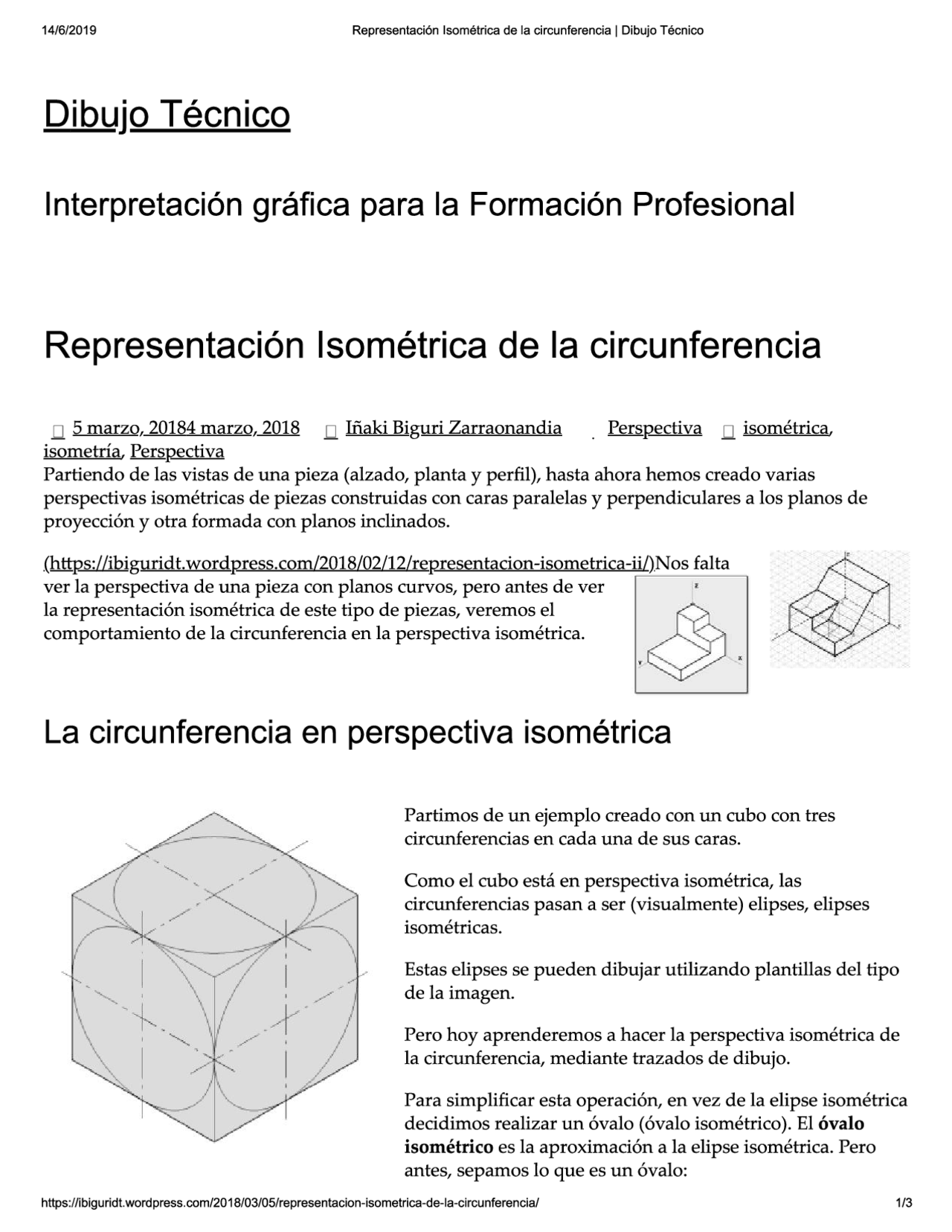

14/6/2019 Representación Isométrica de la circunferencia | Dibujo Técnico Dibujo Técnico Interpretación gráfica para la Formación Profesional Representación Isométrica de la circunferencia (| 5.marzo, 20184 marzo, 2018 (7 Iñaki Biguri Zarraonandia Perspectiva [| isométrica, isometría, Perspectiva Partiendo de las vistas de una pieza (alzado, planta y perfil), hasta ahora hemos creado varias perspectivas isométricas de piezas construidas con caras paralelas y perpendiculares a los planos de proyección y otra formada con planos inclinados. (https: //ibiguridt.wordpress.com/2018/02/12/representacion-isometrica-ii/)Nos falta ver la perspectiva de una pieza con planos curvos, pero antes de ver Ñ la representación isométrica de este tipo de piezas, veremos el comportamiento de la circunferencia en la perspectiva isométrica. La circunferencia en perspectiva isométrica Partimos de un ejemplo creado con un cubo con tres circunferencias en cada una de sus caras. Como el cubo está en perspectiva isométrica, las circunferencias pasan a ser (visualmente) elipses, elipses isométricas. Estas elipses se pueden dibujar utilizando plantillas del tipo de la imagen. Pero hoy aprenderemos a hacer la perspectiva isométrica de la circunferencia, mediante trazados de dibujo. Para simplificar esta operación, en vez de la elipse isométrica decidimos realizar un óvalo (óvalo isométrico). El óvalo isométrico es la aproximación a la elipse isométrica. Pero antes, sepamos lo que es un óvalo: https:/fibiguridt.wordpress.com/2018/03/05/representacion-isometrica-de-la-circunferencia/ 1/3
