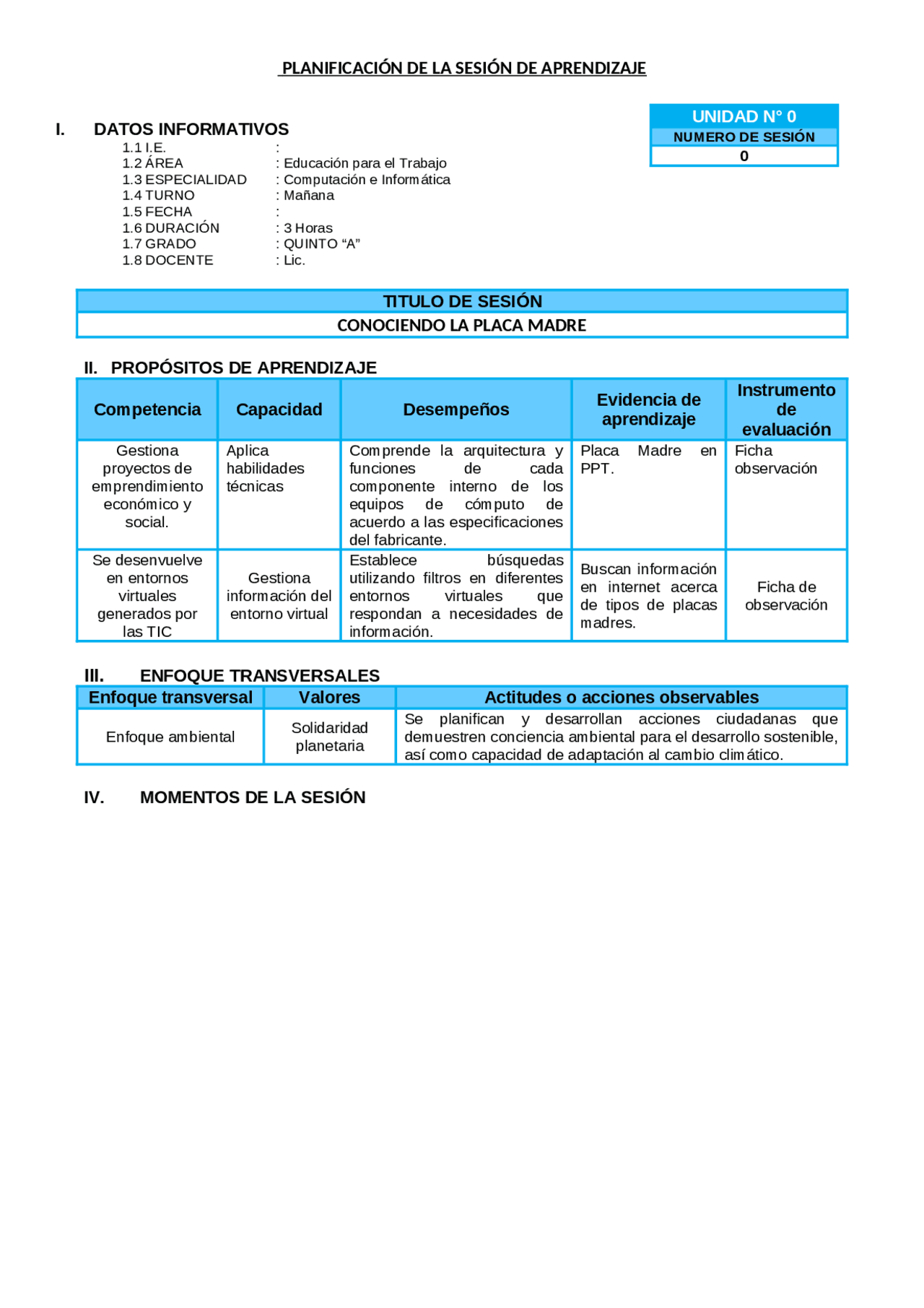

PLANIFICACIÓN DE LA SESIÓN DE APRENDIZAJE
I. DATOS INFORMATIVOS
1.1 I.E. : 1.2 ÁREA : Educación para el Trabajo 1.3 ESPECIALIDAD : Computación e Informática 1.4 TURNO : Mañana 1.5 FECHA : 1.6 DURACIÓN : 3 Horas 1.7 GRADO : QUINTO “A” 1.8 DOCENTE : Lic. TITULO DE SESIÓN
CONOCIENDO LA PLACA MADRE
II. PROPÓSITOS DE APRENDIZAJE
Competencia Capacidad Desempeños Evidencia de aprendizaje Instrumento de evaluación Gestiona proyectos de emprendimiento económico y social. Aplica habilidades técnicas Comprende la arquitectura y funciones de cada componente interno de los equipos de cómputo de acuerdo a las especificaciones del fabricante. Placa Madre en PPT. Ficha observación Se desenvuelve en entornos virtuales generados por las TIC Gestiona información del entorno virtual Establece búsquedas utilizando filtros en diferentes entornos virtuales que respondan a necesidades de información. Buscan información en internet acerca de tipos de placas madres. Ficha de observación
III. ENFOQUE TRANSVERSALES
Enfoque transversal Valores Actitudes o acciones observables Enfoque ambiental Solidaridad planetaria Se planifican y desarrollan acciones ciudadanas que demuestren conciencia ambiental para el desarrollo sostenible, así como capacidad de adaptación al cambio climático. IV. MOMENTOS DE LA SESIÓN
UNIDAD N° 0
NUMERO DE SESIÓN 0
SECUENCIA DIDÁCTICA
Inicio 20 minutos Saludamos amablemente a nuestros estudiantes recordamos avances de la clase anterior. Se formula las siguientes preguntas: Se muestra en la mesa una computadora, observan y a partir de ello responden las siguientes preguntas: saberes previos ¿Para que funcione una computadora que se necesita? ¿Qué componente conecta y soporta a los dispositivos internos y externos de la computadora? Conflicto cognitivo Se socializa las respuestas de los estudiantes. ¿Será lo mismo placa madre o CPU? Se presenta el tema de la sesión: Conociendo la Placa Madre Se presenta el propósito de la sesión. . Se les comunica a los estudiantes que serán evaluados mediante la realización de una ficha observación. Desarrollo 105 minutos En exposición el docente describe que es una Placa Madre y los tipos. El docente entrega a los estudiantes una separata sobre la Placa Madre. Seguidamente cada estudiante empieza a identificar la Placa Madre: tipos de Placa Madre AT y ATX, con el apoyo y orientación del docente. Los estudiantes en forma individual desarrollan una práctica que se les entrega. El docente apoya y orienta en todo momento de acuerdo a las diversas dificultades que presenta el desarrollo del tema, realimentando y reflexionando sobre el proceso de enseñanza-aprendizaje del tema tratado Concluida la participación de los estudiantes el docente comenta que han hecho un buen trabajo y toma en cuenta si hay algún estudiante al que debe apoyar más. El docente evalúa a los estudiantes puedan evaluarse de acuerdo a los criterios planteados Cierre 10 minutos Los estudiantes presentan trabajos y manifiestan algunos inconvenientes en el reconocimiento de los dispositivos. Se pide la opinión de los estudiantes El docente evalúa a través de una ficha de observación Se realiza la METACOGNICIÓN: ¿Qué hemos aprendido hoy? ¿Cómo lo aprendimos? ¿Para qué nos sirve? El docente refuerza el tema ante las dificultades que hubiera existido. Actividades complementarias. Pedimos a nuestros estudiantes visiten los enlaces propuestos para reforzar lo aprendido: Video: https://www.youtube.com/watch?v=l8avRfJa1PM “ Conocemos la placa madre, tipos, evolución, función y sus componentes”
los siguientes: SOCKET : El socket es el conector de la placa base sobre el que se coloca el procesador, de ahí ese nombre que en castellano significa enchufe. Su función, es dar corriente eléctrica al micro, servir de anclaje y permitir la comunicación entre este y los demás componentes del sistema. RANURAS DE MEMORIA RAM : son memorias en donde se colocan la memoria de pendiendo del tipo que esta permita. RANURA PCI – EXPRES X16 : es una ranura que permite introducir dentro de sí la tarjeta de video, en caso que la Mainboard no cuente con una integrada. La ranura reemplazo a las a ranuras AGP
RANURA PCI – EXPRES X1 : es una ranura de expansión que permite introducir dentro de sí diferentes tipos de dispositivos a una mayor velocidad que la PCI. Por el momento, solo se están agregando tarjeta de red y las nuevas tarjetas para la el interfaz de USB 3.0, después se adicionarán las mismas que se agregan con la PCI, pero en sus nuevas versiones y tecnología. RANURA PCI. Es una ranura de expansión que permita introducir dentro de sí diferentes tipos de dispositivos que quiera agregarse al computador como, por ejemplo, las tarjetas de sonido, red, Wireless, etc. CHIP BIOS (BASIC – INPUT – OUPUT – SYSTEM) Es un circuito integrado que contiene el BIOS Setup. Se lo reconoce porque la marca del fabricante viene en el centro y porque tiene forma rectangular o cuadrada. Es un tipo de Software muy básico que localiza el Sistema Operativo en la memoria RAM, brinda una comunicación de muy bajo nivel y configuración del Hardware residente en nuestro ordenador. Existen 2 tipos: Los del tipo EEPROM que ya mencionamos antes y los EEPROM Flash ROM. Zócalo ATX 2x12 : es el lugar donde se coloca el conector ATX de 24 pines que viene de la fuente de poder la cual va alimentar los circuitos de la placa. CHIP SET. Un Chipset es el nombre que se le da al conjunto de chips (o circuitos integrados) utilizado en la placa madre y cuya función es realizar diversas funciones de hardware, como control de los Bus (PCI, AGP y el antiguo ISA), control y acceso a la memoria, control de la interfaz I/O y USB, Timer, control de las señales de interrupción IRQ y DMA, entre otras. En una palabra, sería más o menos como el cerebro de la computadora, recogiendo información y enviándola a la parte correspondiente para que la ejecución de la tarea solicitada sea realizada satisfactoriamente. En las primeras PC se utilizaban varios chips para crear todos los circuitos necesarios para hacerla funcionar de forma adecuada y estos estaban dispersos en diversos puntos de la placa. A medida que la tecnología fue avanzando, los circuitos pasaron a ser integrados en sólo algunos chips.
USB INTERNO : es el lugar donde se coloca el conector USB para añadir puertos USB en la parte delantera del Case o en la parte posterior, aparte de los que ya están visibles en la Mainboard. BATERÍA: este dispositivo permite mantener ciertos parámetros (tales como configuración BIOS, información de fecha y hora, etc.) en el CMOS, cuando la computadora es apagada. FRONT PANEL HEARDER: este panel está constituido por pines, los cuales controlar el encendido, el reinicio, y los leds (indicadores de encendido y de disco duro) PUERTOS Y TARJETAS INTEGRADAS : dentro de los puertos y tarjetas integradas, tenemos: Los puertos PS/2. Para conectar el mouse y el teclado, tiene 6 pines son antiguas desde 4086 hasta Pentium 4. Puertos USB. En donde va conectado cualquier dispositivo externo con conexión USB, como impresoras, cámaras, ECT. Puerto RJ45. En donde se conecta el cable de red (tarjeta de red integrada) Jack 3.5mm. En donde se encuentra los conectores de una tarjeta de sonido. Puerto VGA : donde se encuentra el conector de la tarjeta de video. En la actualidad se han dejado de usar los puertos seriales y los puertos COM, pues fueron reemplazados por los puertos seriales y los puertos USB 2.0, pero estamos en uso de la versión USB 3.0. Puerto Audio : donde se encuentra el conector de la tarjeta de sonido.
PUERTOS DE PLACAS MODERNAS
PUERTOS DE PLACAS INTERMEDIAS Y ANTIGUAS
1. Describe las partes de la placa madre ¿qué tipo de placa madre es?.................................................
