**FACULTAD DE INGENIERÍAS CIRCUITOS ELÉCTRICOS INTRODUCCIÓN A PROTEUS NOMBRE DE LOS INTEGRANTES DEL GRUPO DE LABORATORIO Gabriela Barbosa Ropero U Oscar Julian Ubaque Vasquez U
OBJETIVOS**
- Implementar circuitos básico en Proteus utilizando fuentes independientes y dependientes

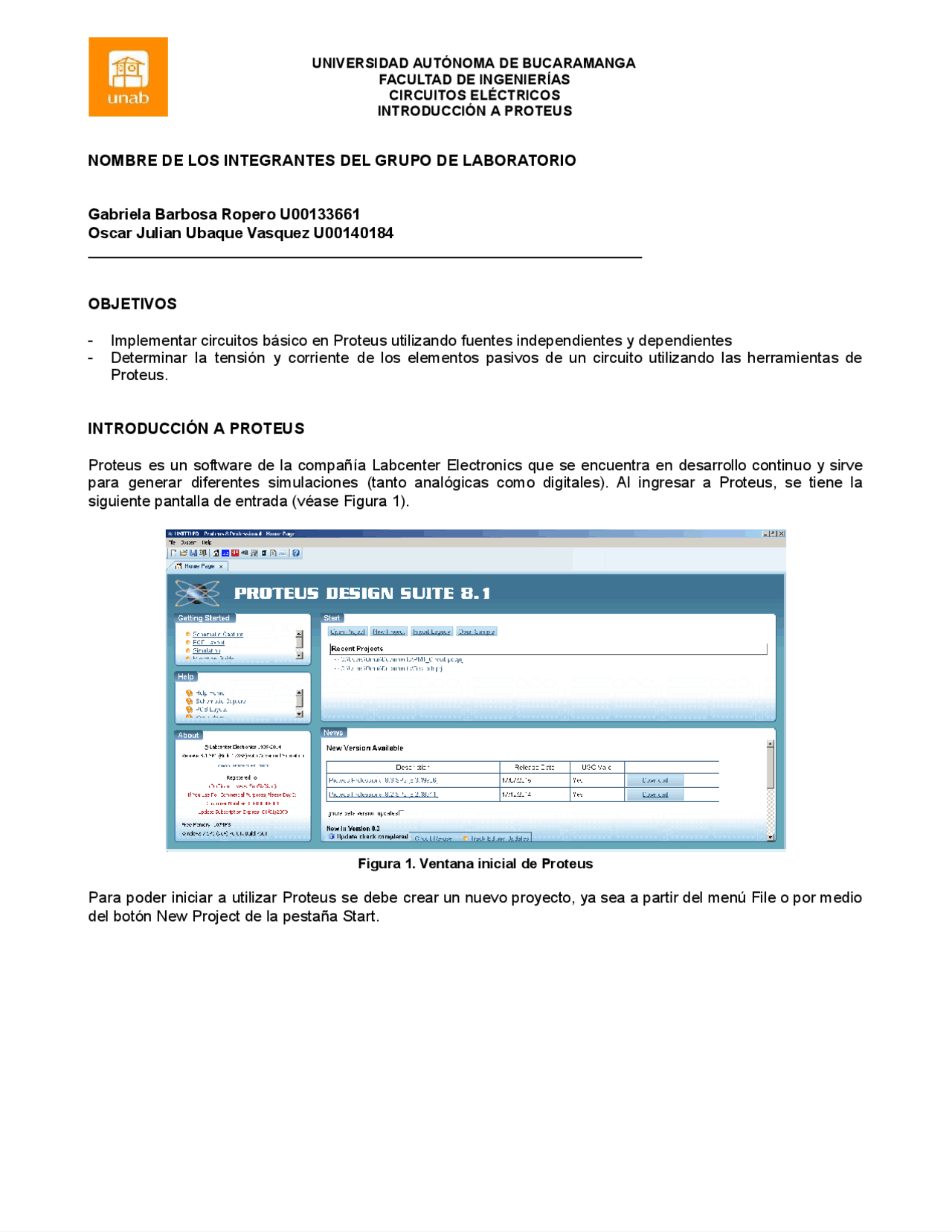

- Determinar la tensión y corriente de los elementos pasivos de un circuito utilizando las herramientas de Proteus. INTRODUCCIÓN A PROTEUS Proteus es un software de la compañía Labcenter Electronics que se encuentra en desarrollo continuo y sirve para generar diferentes simulaciones (tanto analógicas como digitales). Al ingresar a Proteus, se tiene la siguiente pantalla de entrada (véase Figura 1). Figura 1. Ventana inicial de Proteus Para poder iniciar a utilizar Proteus se debe crear un nuevo proyecto, ya sea a partir del menú File o por medio del botón New Project de la pestaña Start.
FACULTAD DE INGENIERÍAS CIRCUITOS ELÉCTRICOS INTRODUCCIÓN A PROTEUS Figura 2. Crear nuevo proyecto Se elige un nuevo nombre de proyecto en la casilla “Name” y se elige Next como lo muestra la figura 3. Figura 3. Ventana para elegir nombre de proyecto Después de ejecutar la acción aparece una pantalla en dónde se elige la opción para crear el diagrama esquemático, el cual es el espacio en dónde se pueden dibujar los circuitos de la misma forma cómo se observan teóricamente, tal como lo muestra la figura 4.
FACULTAD DE INGENIERÍAS CIRCUITOS ELÉCTRICOS INTRODUCCIÓN A PROTEUS En tal pantalla se pueden encontrar los componentes del circuito a analizar y a su vez realizar búsquedas. Siguiendo los pasos se puede llegar a buscar una resistencia, elemento básico para los circuitos reales (véase figura 7). Figura 7. Barra de búsqueda de los elementos Muchos elementos como capacitores, inductancias, transistores y circuitos integrados en general, se pueden encontrar en el botón P, los dispositivos lógicos se pueden encontrar con el botón L. Por otra parte, para elegir las fuentes, se debe utilizar otro menú que se despliega en la parte izquierda (véase Figura 8). Figura 8. Tipos de fuentes disponibles Finalmente, para ver el comportamiento que tiene una onda, ya sea con respecto al tiempo, la frecuencia, y otras funciones adicionales disponibles en Proteus, se debe utilizar un ícono que tiene forma de gráficos que se muestra en la figura 9.
FACULTAD DE INGENIERÍAS CIRCUITOS ELÉCTRICOS INTRODUCCIÓN A PROTEUS Figura 9. Interfaz para evaluar la respuesta transitoria de un circuito eléctrico PROCEDIMIENTO
- Implementar en Proteus el circuito eléctrico de la figura 10. Asignar valores para cada fuente independiente y resistencia del circuito (valores comerciales). Figura 10. Circuito Eléctrico
- Utilizar la herramienta wire current with arrows de proteus para indicar la dirección de la corriente en las diferentes ramas del circuito de la figura 10. Redibujar el circuito de la figura 10 indicando la polaridad Idc 5 A V (^) dc 3v
R 1 90 Ω
R 2 390 Ω
R 3 100 Ω
R 4 82 Ω
R 5 51 Ω
R 6 330 Ω
FACULTAD DE INGENIERÍAS CIRCUITOS ELÉCTRICOS INTRODUCCIÓN A PROTEUS
- A partir de las herramientas de Proteus, determinar la potencia de cada fuente dependiente. Fijar el signo correspondiente al realizar el cálculo de la potencia, de acuerdo al criterio si suministran o consumen potencia.
- A partir de los cálculos de potencia de los numerales 3, 4 y 5 identificar los elementos que consumen o suministran potencia. Verificar a partir de las mediciones de potencia el teorema de Tellegen.
- En los nodos marcados en el circuito de la figura 10 (V1, V2 y V3), comprobar que la suma de las corrientes
que entran a un nodo es igual a la suma de las corrientes que salen del mismo nodo ( ∑ I = 0), Escribir la
expresión matemática en la siguiente tabla.
- Para cada una de las mallas del circuito de la figura 10, comprobar que la suma algebraica de voltajes en
cada una es igual a cero voltios ( ∑ V = 0). Escribir la expresión matemática en la siguiente tabla.
Potencia 1,08 Wc Fuente Corriente Voltaje 633v Corriente 5A Potencia 3165Wg Fuente dependiente 4 I 0
I 0 2
Voltaje 9v Corriente 4,53A Potencia 40,77 Wg Fuente dependiente 2 V (^0)
V 0 4
Voltaje 7,7 v Corriente 2,62 A Potencia 20,10 Wc ELEMENTOS QUE CONSUMEN POTENCIA ELEMENTOS QUE SUMINISTRAN POTENCIA V1 I R1,R2,R3,R4,R5,R6 4Io 2Vo VERIFICACIÓN DEL TEOREMA DE TELLEGEN P. consumida = P. suministrada PR1 + PR2 + PR3 + PR4 + PR5 + PR6 + PV1 + P2Vo = PI1 + P4Io 3207,605 = 3207, Nodo V (^) 1 5 = 4,53 +0, Nodo V (^) 2 4,53 = 2,61 + 1, Nodo V (^) 3 2,61^ =^ 0,36^ +^ 2,25^ + Malla 1 -633 + 450 + 183 = 0 Malla 2 -183 -9 +192 = Malla 3 -192 +7,7 + 185 = 0
FACULTAD DE INGENIERÍAS CIRCUITOS ELÉCTRICOS INTRODUCCIÓN A PROTEUS
- Utilizar la herramienta DC Sweep para determinar el valor de la tensión de la fuente de voltaje ( V (^) dc ) de forma que la potencia consumida por la resistencia R 6 sea cero (la fuente de corriente permanece constante durante el análisis DC Sweep ).
- ¿Cómo interpreta este resultado gráfico? El resultado que proporciona la gráfica se deduce que con 1 kv la potencia de R6 es mínima y tiene un valor de 2,11 mW.
- Comprobar por medio del gráfico, resultado del análisis DC Sweep , que la potencia disipada en la resistencia R 6 corresponde a la determinada en numeral dos del laboratorio, dado el valor de la tensión asumida V (^) dc. Malla 4 -9 + 7,7 +1 ,31 = 0 Malla 5 3 + 182 - 185 = 0 Voltaje Vdc 2,11 mW Voltaje Vdc 3v Potencia R 6 5,17 mW
