SESION 6: BALANCE DE POTENCIA ELECTRICA EN LOS CIRCUITOS DE CORRIENTE CONTINUA
Alumno: Ala Portugal José Manuel Código: 2020226111

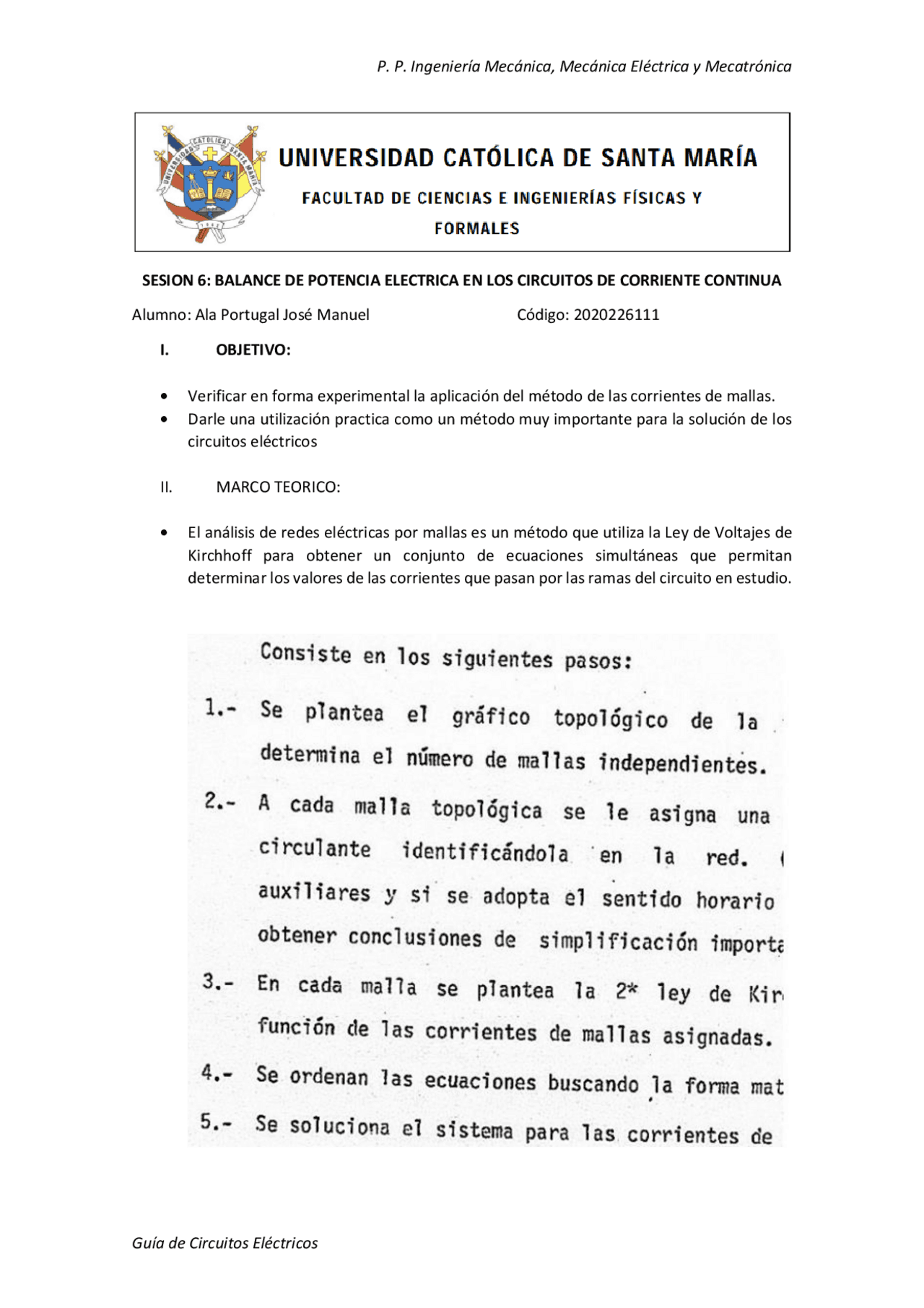

I. OBJETIVO:
Verificar en forma experimental la aplicación del método de las corrientes de mallas.
Darle una utilización practica como un método muy importante para la solución de los
circuitos eléctricos
II. MARCO TEORICO:
El análisis de redes eléctricas por mallas es un método que utiliza la Ley de Voltajes de
Kirchhoff para obtener un conjunto de ecuaciones simultáneas que permitan
determinar los valores de las corrientes que pasan por las ramas del circuito en estudio.
