Analizar circuitos con diodos en base al cumplimiento de sus modelos y ecuaciones características.
Al final de la sesión el estudiante analiza e implementa circuitos con diodos en diversas configuraciones típicas.
Software ISIS de Proteus Fabricante: Labcenter Electronics

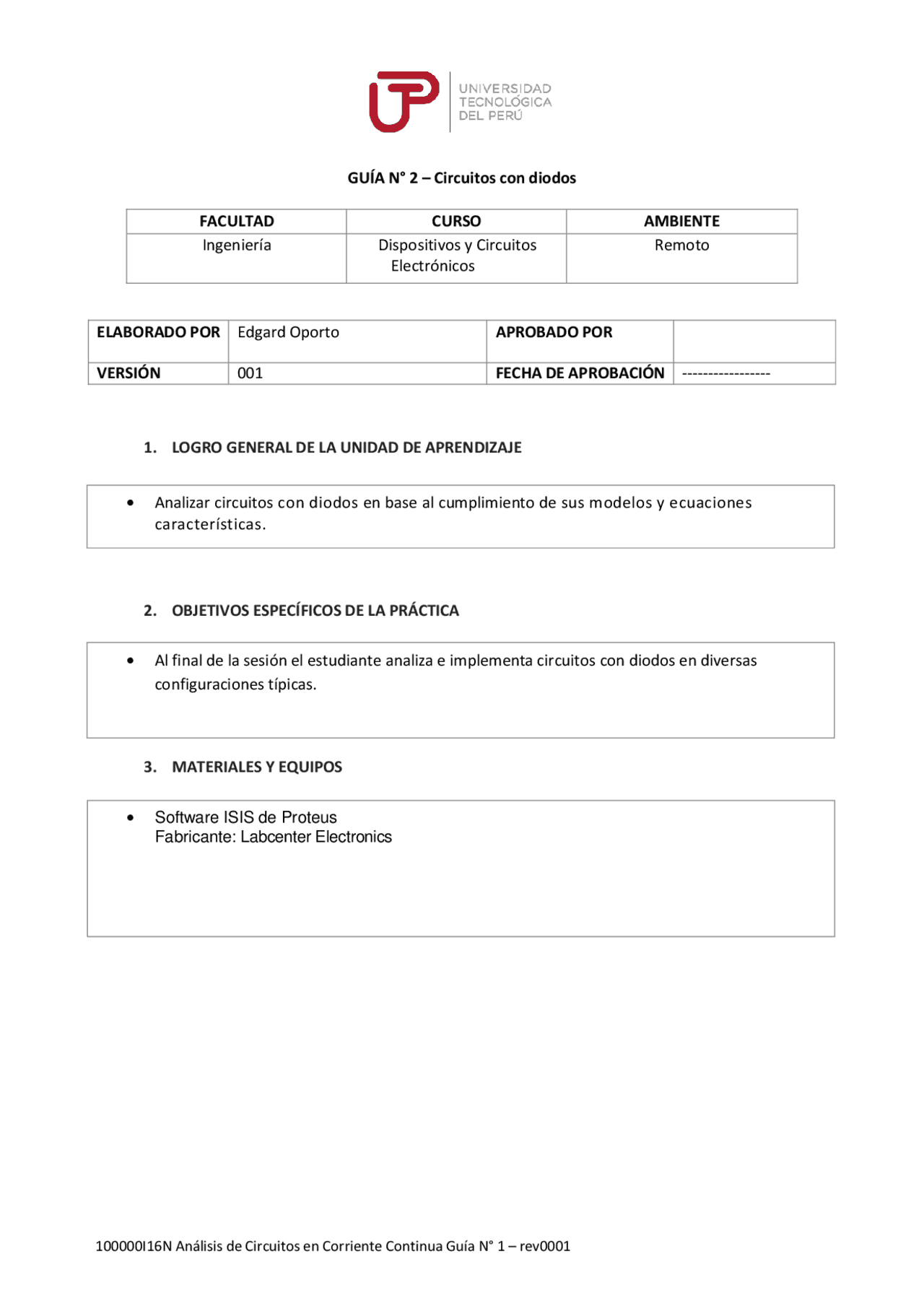

GUÍA N° 2 – Circuitos con diodos
FACULTAD CURSO AMBIENTE
Ingeniería Dispositivos y Circuitos Electrónicos
Remoto
ELABORADO POR Edgard Oporto APROBADO POR
VERSIÓN 001 FECHA DE APROBACIÓN -----------------
1. LOGRO GENERAL DE LA UNIDAD DE APRENDIZAJE
2. OBJETIVOS ESPECÍFICOS DE LA PRÁCTICA
3. MATERIALES Y EQUIPOS
4. PROCEDIMIENTO (DESARROLLO DE LA PRÁCTICA)
Circuitos con diodos 08 puntos
Para el circuito mostrado y en base al contenido de los slides de las páginas 11 y 14 de la
presentación de la semana 7, realice lo solicitado.
a) De la librería de Proteus, seleccionar un Zener de cualquiera de los siguientes voltajes: 11V, 12V, 13V, 15V, 16V, 18V, 20V, 22V, 24V, 27V
- VOLTAJE ZENER SELECCIONADO: 12V / 21mA
- CODIGO DEL ZENER: 1N4742A
b) Descargue de Internet el datasheet del Zener seleccionado
- Adjunte el datasheet a su envío FABRICANTE:
TAITRON COMPONENTS INCORPORATED
LINK PARA DESCARGA:
http://www.taitroncomponents.com/catalog/Datasheet/1N4728A.pdf
- Presente capturas de pantalla del datasheet mostrando claramente:
Potencia CAPTURA DE PANTALLA
Voltaje Zener CAPTURA DE PANTALLA
Corriente mínima CAPTURA DE PANTALLA
Corriente máxima CAPTURA DE PANTALLA
VR = Vi -VZ
VR = 96V – 12V
VR = 84V
IR = VR / R
IR = 84 V / 1kΩ
IR = 84mA
ILmin = IR - IZM
ILmin = 84mA – 83mA
ILmin = 1mA
RLMAX = VZ / ILmin
RLMAX = 12V / 1mA
RLMAX = 12V / 1mA
RLMAX = 12kΩ
e) Muestre evidencias mediante circuito y resultados de simulación explicando los resultados. Use los instrumentos de medición que considere necesarios.
Bueno en este circuito se está empleando un diodo Zener, como se puede apreciar este diodo trabaja en inversa y para que este diodo conduzca tiene que recibir una tensión mayor a Vz, en este caso sería una tensión mayor a 12V. En este circuito se le está alimentado con una tensión de 96V, de lo cual la resistencia R que está en serie consumirá una tensión de 84V, entonces al diodo Zener le estará llegando 12V por lo cual conducirá normal. También
se le está colocando una resistencia RLmin de 143Ω, así mismo, para que el diodo mantenga
su voltaje Zener la corriente que pasa por él debe estar entre (IZK e IZM), en este circuito la corriente que está pasando por el diodo Zener es 0.4mA, lo cual está dentro del rango de (0.25mA – 83mA) por ese caso el diodo mantiene el voltaje de 12V casi constante en la carga.
Circuitos con diodos 07 puntos
PARA EL CIRCUITO MOSTRADO, CAMBIAR TODOS LOS VALORES/CODIGOS DE LOS DISPOSITIVOS.
a) INDIQUE LOS VALORES/CODIGOS SELECCIONADOS VALOR/CODIGO
Resistencia limitadora R 1 1.5 kΩ Diodo D1 IN Diodo D2 IN Fuente de tensión DC izquierda, VR1 7V DC - CELL Fuente de tensión DC derecha, VR2 7 V DC - CELL Entrada de tensión senoidal, Vi 18 V VSINE – Frecuencia= 1kHz Vp= 9V Vpp= 18V Vrms= 9x0.707=6.36V
MUESTRE CAPTURA DE PANTALLA DEL CIRCUITO
CARPETA ZIP POR GRUPO:
- INFORME EN PDF CON LO SOLICITADO EN CADA CASO
- ARCHIVOS DE PROTEUS REALIZADOS
- DATASHEET SOLICITADO
NOMBRE DE LA CARPETA ZIP
APELLIDOALUMNO1_APELLIDOALUMNO2. ZIP
5. ENTREGABLES
