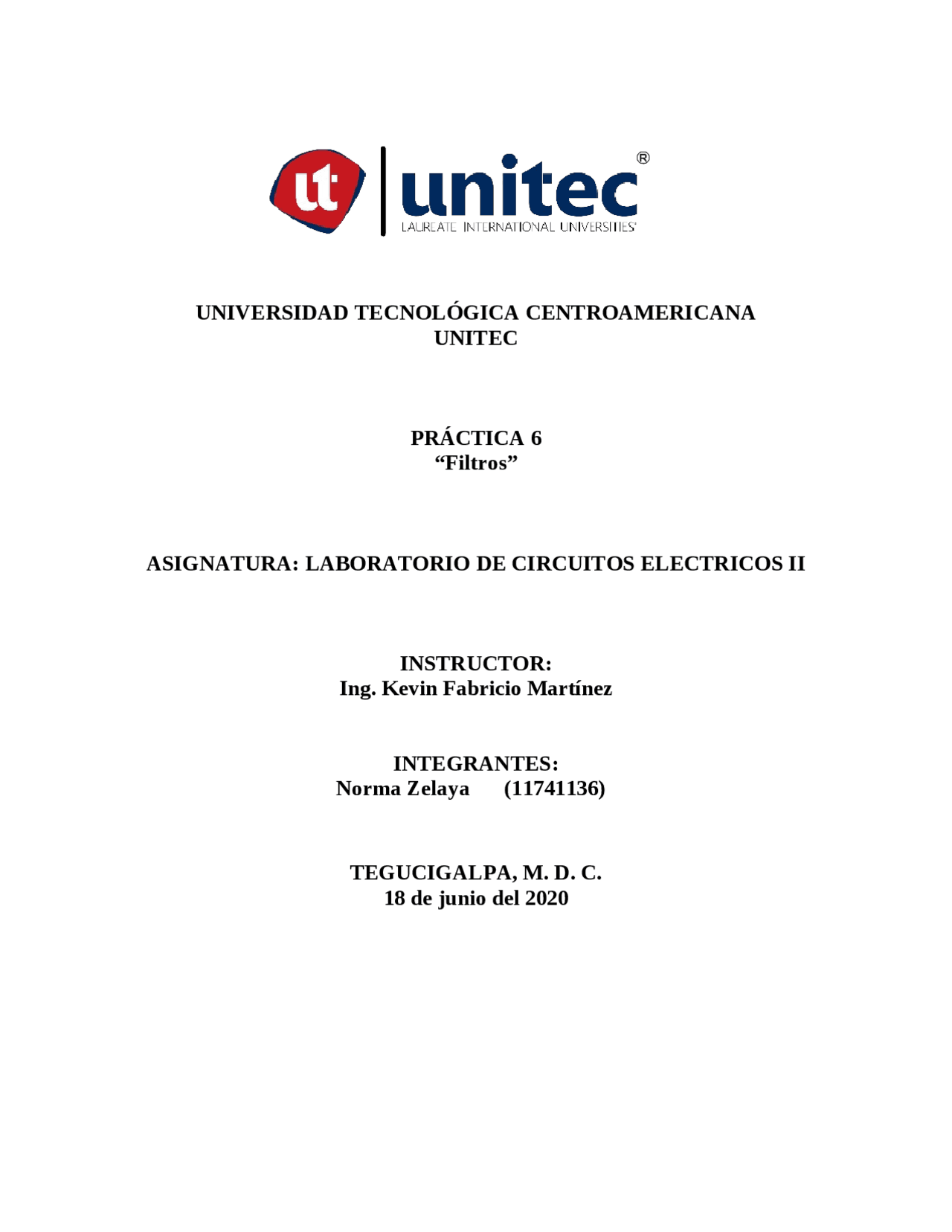

UNIVERSIDAD TECNOLÓGICA CENTROAMERICANA
UNITEC
PRÁCTICA 6
“Filtros”
ASIGNATURA: LABORATORIO DE CIRCUITOS ELECTRICOS II
INSTRUCTOR:
Ing. Kevin Fabricio Martínez
INTEGRANTES:
Norma Zelaya (11741136)
TEGUCIGALPA, M. D. C.
18 de junio del 2020
Resumen Ejecutivo
La practica de laboratorio se divide en dos partes, en la primera parte construimos el circuito que contiene un resistencia y un capacitor y la fuente de voltaje. La primera parte se divide en dos partes, en la primera parte de la primera actividad medimos la ganancia cuando colocamos los medidores de voltaje en el capacitor, y vamos buscando las frecuencias en la gráfica (grafica de un filtro pasa baja) y anotando los datos que se nos presentan. En la segunda parte de la primera actividad, colocamos los medidores de voltaje en la resistencia, y esto nos dará una grafica de filtro pasa alta, de igual manera buscamos los valores de las frecuencias en la grafica y anotamos los valores de las ganancias en la tabla. La segunda actividad del laboratorio se divide en dos partes igual que la primera actividad, en la primera parte construimos en circuito que contiene una fuente de voltaje en A.C, una resistencia, un inductor, y un capacitor, y colocamos loa medidores de voltaje al inicio de la inductancia y el otro medido al final del capacitor. Al colocar los medidores en esa posición, obtendremos un filtro pasivo rechaza banda, de igual manera buscamos las frecuencias que se nos pide y anotamos las ganancias obtenidas. Después en la misma grafica buscamos la frecuencia de Corte Alta y Baja, esto se hace buscando el valor de -3 Y 3 dB en la grafica y cuando hallamos encontrado esto anotamos las frecuencias. En la segunda parte de la segunda actividad, cambiamos de posición los elementos, el orden es la fuente de voltaje, el inductor, el capacitor y la resistencia, y colocamos los medidores de voltaje en la resistencia. Al colocar los medidores de voltaje en la resistencia obtendremos un filtro pasivo pasa banda. Buscamos los valores de frecuencia que nos pide la tabla y anotamos los valores de ganancia. Después buscamos los valores de frecuencia de corte Alta y Baja, buscamos -3 y 3 dB y anotamos las frecuencias de estos valores.
Marco Teórico
Filtro Los filtros electrónicos son sistemas que tiene como función manipular y modificar el espectro de frecuencia de la señal de entrada para obtener en la salida la función que se requiera aplicar a los diferentes sistemas, en otras palabras, los filtros son sistemas de dos puertos, uno de entrada y otro de salida, que funcionan en el dominio de la frecuencia.[CITATION Cap2 \l 1033 ] Algunos ejemplos de la aplicación de filtros eléctricos son: Convertir señales muestreadas en señales continuas. Detectar señales, como la de la televisión o la radio. Eliminar ruidos en los diferentes sistemas de comunicación. Ecualizar para obtener una mejor calidad de audio. Ganancia Para filtros pasivos, que están formados por componentes pasivos como resistencias, bobinas y condensadores, estos van a suavizar la señal en mayor o menor grado. Para los filtros activos, que contienen amplificadores operacionales, se presenta la ganancia en toda o parte de la señal de salida respecto a la de entrada, y contiene bobinas cuando hay frecuencias muy altas. Tipos de Filtros
- Filtro Pasa Baja: Deja pasar frecuencias bajas en su banda de paso y rechaza frecuencias altas en la banda de rechazo determinadas por una frecuencia de paso. Ilustración 1 Circuito RC.
Ilustración 2 Ejemplo de como funciona un filtro pasa baja.
- Filtro Pasa Alta: Deja pasar frecuencias altas en su banda de paso y rechaza frecuencias bajas en su banda de rechazo. Ilustración 3 Circuito RC
Ilustración 6 Filtro Pasa Banda.
- Filtro Rechaza Banda: Obstaculiza el paso de componentes de frecuencia dentro de un rango de frecuencias, contiene una frecuencia de corte superior y una inferior. Tiene una banda de paso inferior, una banda de rechazo y una banda de paso superior. Ilustración 7 Circuito RLC Ilustración 8 Filtro Rechaza Banda Decibel (dB) Es una unidad relativa de una señal muy utilizada por la simplicidad al momento de comparar y calcular niveles de señales eléctricas. Los logaritmos son muy usados
debido a que la señal en decibeles (dB) puede ser fácilmente sumada o retada y también por la razón de que el oído humano responde naturalmente a niveles de señal en una forma aproximadamente logarítmica. [ CITATION Ing \l 1033 ] Formula de conversión de Ganancia a dB Ilustración 9 Formula de Conversión.
Frecuenc ia Ganancia (dB)Calculada 100 -5.45687 dB 300 -1.00992 dB 600 -219.262 mdB 1000 -40.109 mdB 5000 -333.068 mdB 10000 -1.38315 dB 15000 -2.71465 dB 20000 -4.08104 dB 30000 -6.56394 dB 40000 -8.63118 dB 50000 -10.3541 dB Tabla 4-Filtro Pasa Banda. frecuencia de corte baja Frecuencia de corte alta Ancho de banda 157.962 16035.7 15,877. Tabla 4-Ancho de Banda
- Ilustración 10 Resultados de tabla
- Ilustración 11 Resultados de tabla
- Ilustración 12 Resultados de tabla
- Ilustración 13 Resultados de tabla
- Ilustración 14 Resultados de tabla
- Ilustración 15 Resultados de tabla
- Ilustración 16 Resultados de tabla
- Ilustración 17 Resultados de tabla
- Ilustración 18 Resultados de tabla
Ilustración 19 Resultados de tabla 4
