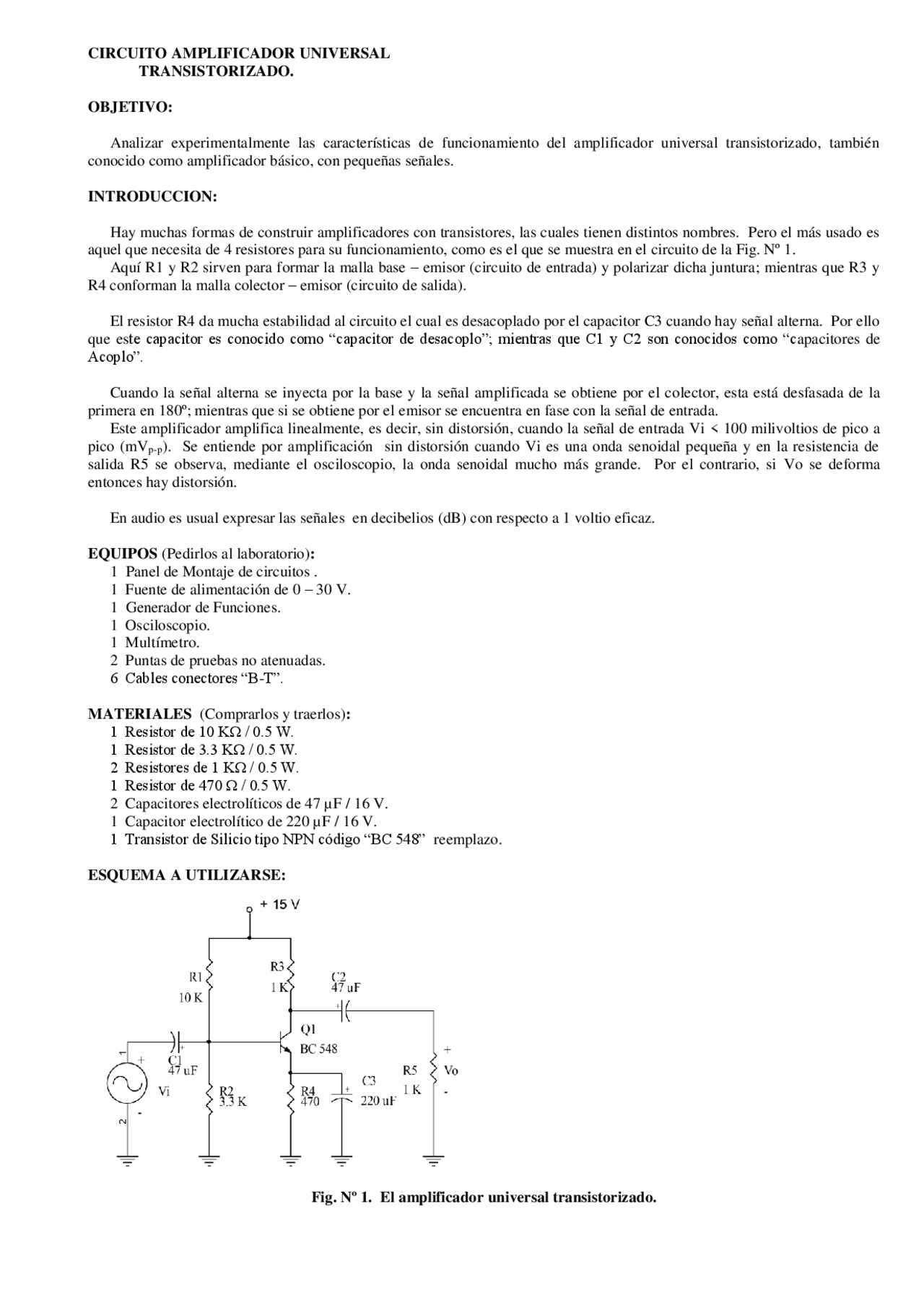

CIRCUITO AMPLIFICADOR UNIVERSAL
TRANSISTORIZADO.
OBJETIVO:
Analizar experimentalmente las características de funcionamiento del amplificador universal transistorizado, también
conocido como amplificador básico, con pequeñas señales.
INTRODUCCION:
Hay muchas formas de construir amplificadores con transistores, las cuales tienen distintos nombres. Pero el más usado es
aquel que necesita de 4 resistores para su funcionamiento, como es el que se muestra en el circuito de la Fig. Nº 1.
Aquí R1 y R2 sirven para formar la malla base – emisor (circuito de entrada) y polarizar dicha juntura; mientras que R3 y
R4 conforman la malla colector – emisor (circuito de salida).
El resistor R4 da mucha estabilidad al circuito el cual es desacoplado por el capacitor C3 cuando hay señal alterna. Por ello
que este capacitor es conocido como “capacitor de desacoplo”; mientras que C1 y C2 son conocidos como “capacitores de
Acoplo”.
Cuando la señal alterna se inyecta por la base y la señal amplificada se obtiene por el colector, esta está desfasada de la
primera en 180º; mientras que si se obtiene por el emisor se encuentra en fase con la señal de entrada.
Este amplificador amplifica linealmente, es decir, sin distorsión, cuando la señal de entrada Vi < 100 milivoltios de pico a
pico (mVp-p). Se entiende por amplificación sin distorsión cuando Vi es una onda senoidal pequeña y en la resistencia de
salida R5 se observa, mediante el osciloscopio, la onda senoidal mucho más grande. Por el contrario, si Vo se deforma
entonces hay distorsión.
En audio es usual expresar las señales en decibelios (dB) con respecto a 1 voltio eficaz.
EQUIPOS (Pedirlos al laboratorio):
1 Panel de Montaje de circuitos .
1 Fuente de alimentación de 0 – 30 V.
1 Generador de Funciones.
1 Osciloscopio.
1 Multímetro.
2 Puntas de pruebas no atenuadas.
6 Cables conectores “B-T”.
MATERIALES (Comprarlos y traerlos):
1 Resistor de 10 KΩ / 0.5 W.
1 Resistor de 3.3 KΩ / 0.5 W.
2 Resistores de 1 KΩ / 0.5 W.
1 Resistor de 470 Ω / 0.5 W.
2 Capacitores electrolíticos de 47 µF / 16 V.
1 Capacitor electrolítico de 220 µF / 16 V.
1 Transistor de Silicio tipo NPN código “BC 548” reemplazo.
ESQUEMA A UTILIZARSE:
Fig. Nº 1. El amplificador universal transistorizado.
