PISAÑA LLAMOCCA , PATRICK FLORIAN

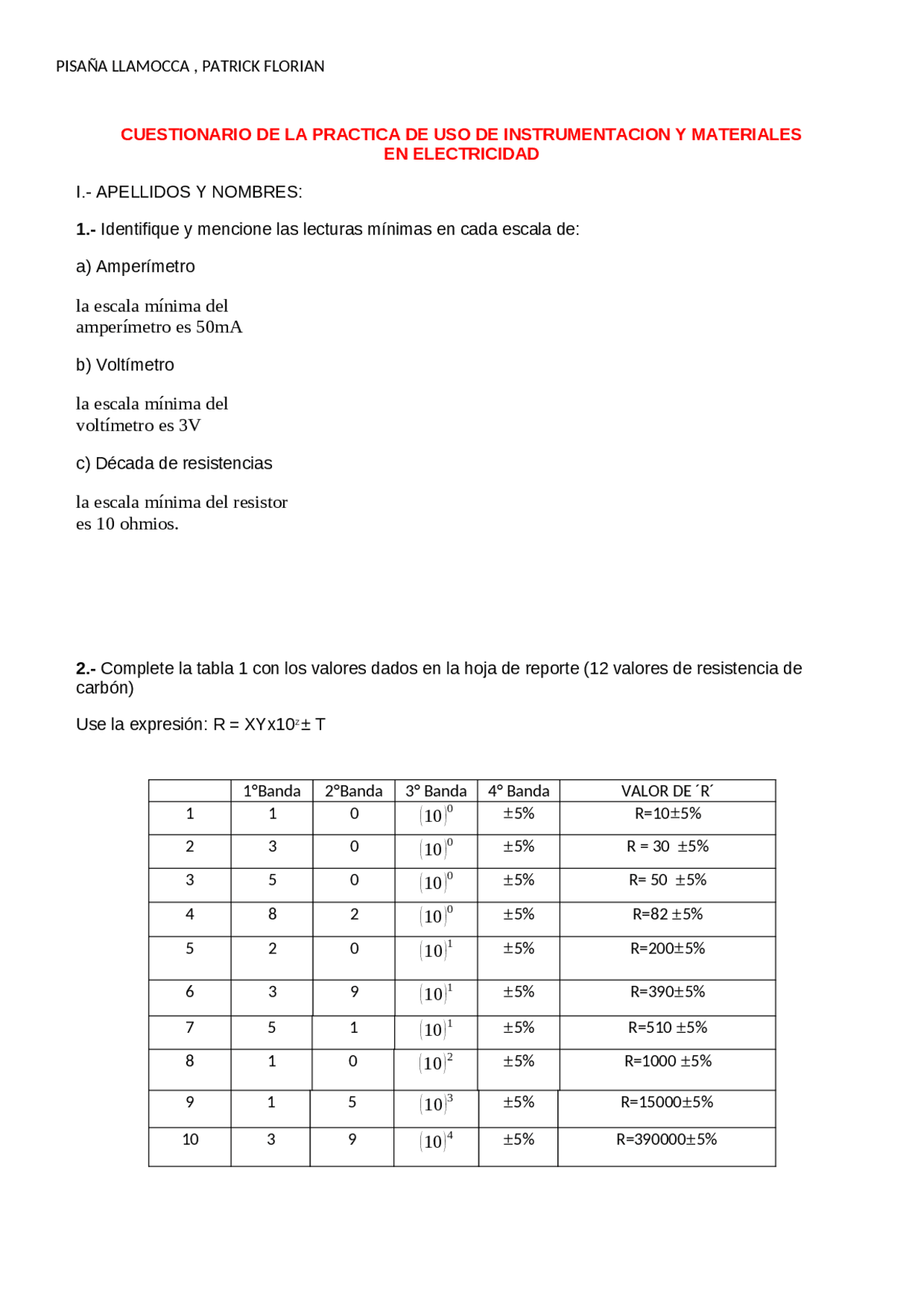

CUESTIONARIO DE LA PRACTICA DE USO DE INSTRUMENTACION Y MATERIALES
EN ELECTRICIDAD
I.- APELLIDOS Y NOMBRES:
1.- Identifique y mencione las lecturas mínimas en cada escala de: a) Amperímetro
la escala mínima del
amperímetro es 50mA
b) Voltímetro
la escala mínima del
voltímetro es 3V
c) Década de resistencias
la escala mínima del resistor
es 10 ohmios.
2.- Complete la tabla 1 con los valores dados en la hoja de reporte (12 valores de resistencia de carbón) Use la expresión: R = XYx10Z^ ± T 1°Banda 2°Banda 3° Banda 4° Banda VALOR DE ´R´
1 1 0 ( 10 )^0 ± 5% R=10 ± 5%
2 3 0 ( 10 )^0 ± 5% R = 30 ± 5%
3 5 0 ( 10 )^0 ± 5% R= 50 ± 5%
4 8 2 ( 10 )^0 ± 5% R=82 ± 5%
5 2 0 ( 10 )^1 ± 5% R=200 ± 5%
6 3 9 ( 10 )^1 ± 5% R=390 ± 5%
7 5 1 ( 10 )^1 ± 5% R=510 ± 5%
8 1 0 ( 10 )^2 ± 5% R=1000 ± 5%
9 1 5 ( 10 )^3 ± 5% R=15000 ± 5%
10 3 9 ( 10 )^4 ± 5% R=390000 ± 5%
PISAÑA LLAMOCCA , PATRICK FLORIAN
3.- En el experimento, practica de conexiones, complete la tabla 02. 1 2 3 4 5 6 7 8 V(V) 4.2v 4.2v 4.2v 4.2v 4.2v 4.2v 4.2v 4.2v I(A) 0.42 0.21 0.14 0.105 0.084 0.07 0.06 0.
R( Ω ) 10 20 30 40 50 60 70 80
4.- Por que la lectura en el voltímetro se mantiene constante Porque la fuente de corriente es continua. 5.- ¿Por qué el amperímetro se conecta en serie en un circuito? Porque la resistencia del aparato al medir amperios es tan pequeña que medir en paralelo supondría un corto en el circuito. 6.- ¿Por qué el voltímetro se conecta en paralelo en un circuito? Un voltímetro mide la diferencia en voltaje entre dos puntos de un circuito eléctrico y por lo tanto, se debe conectar en paralelo con la porción del circuito sobre el que se quiere realizar la medida. Por el contrario un amperímetro se debe conectar en serie. 5.- Conclusiones Observamos las diferentes escalas del voltímetro como también del amperímetro, en el caso del resistor también trabajamos con la década de resistencia. Obtuvimos diferentes tipos de intensidades debido al cambio de resistencias, también observamos que las resistencias pueden variar debido a los colores presente en cada uno y la fuente de corriente siempre es continua a la hora de hacer los experimentos.
