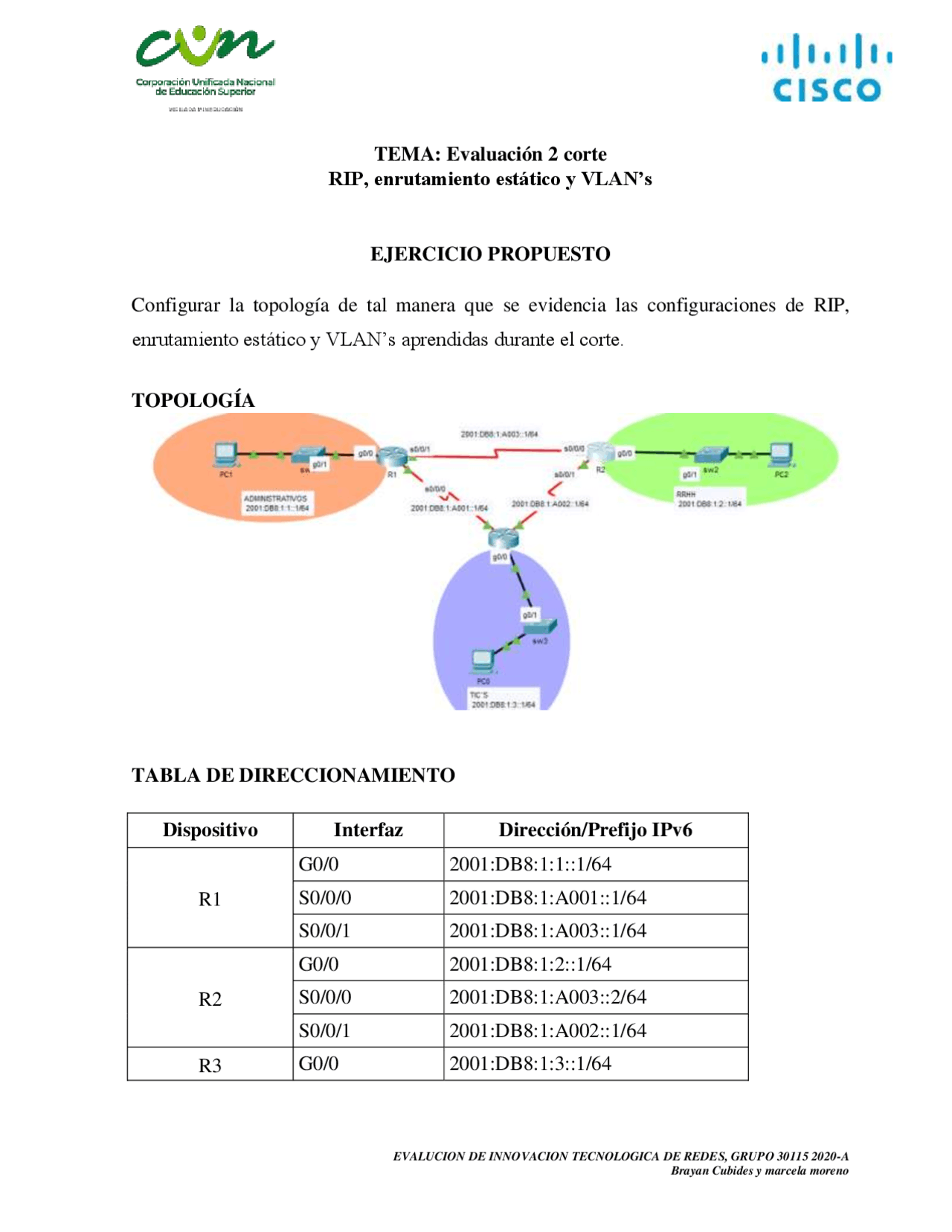

EVALUCION DE INNOVACION TECNOLOGICA DE REDES, GRUPO 30115 2020-A TEMA: Evaluación 2 corte RIP, enrutamiento estático y VLAN’s EJERCICIO PROPUESTO Configurar la topología de tal manera que se evidencia las configuraciones de RIP, enrutamiento estático y VLAN’s aprendidas durante el corte. TOPOLOGÍA TABLA DE DIRECCIONAMIENTO Dispositivo Interfaz Dirección/Prefijo IPv R
G0/0 2001:DB8:1:1::1/
S0/0/0 2001:DB8:1:A001::1/
S0/0/1 2001:DB8:1:A003::1/
R
G0/0 2001:DB8:1:2::1/
S0/0/0 2001:DB8:1:A00 3 ::2/
S0/0/1 2001:DB8:1:A002::1/
R3 G0/0^ 2001:DB8:1:3::1/
EVALUCION DE INNOVACION TECNOLOGICA DE REDES, GRUPO 30115 2020-A
S0/0/0 2001:DB8:1:A001::2/
S0/0/1 2001:DB8:1:A002::2/
SW1 F0/1 Mode access G0/1 Mode trunk SW2 F0/1 Mode access G0/1 Mode trunk SW3 F0/1 Mode access G0/1 Mode trunk PC1 IPV6 address 2001:DB8:1:1::2/ PC2 IPV6 address 2001:DB8:1:2::2/ PC3 IPV6 address 2001:DB8:1:3::2/ IMPORTANTE → al finalizar cada configuracion realizar un write si estan en el modo privilegiado (#) y si estamos en modo global ( (config)#) do write PARTE 1: CONFIGURAR LOS PCS a. Ingrese a desktop del PC b. Ingrese al modo IP configuration c. IPv6 address ingrese la direccion correspondiente. d. ingrese la dirección de salida o Gateway. Repita todos los pasos con el PC2 y PC3.
EVALUCION DE INNOVACION TECNOLOGICA DE REDES, GRUPO 30115 2020-A CONFIGURACION ROUTERS → comandos R1>ENABLE R1#config ter Enter configuration commands, one per line. End with CNTL/Z. R1(config)#int g0/0. R1(config-if)#encapsulation dot1Q 20 R1(config-if)#ipv6 address 2001:DB8:1:2::1/ R1(config-if)#exit R1(config)#int s0/0/ R1(config-if)#ipv6 address 2001:DB8:1:A003::2/ R1(config)#int s0/0/ R1(config-if)#ipv6 address 2001:DB8:1:A002::1/ CONFIGURACION ENRUTAMIENTO DINAMICO (RIPng) PASO 1: CONFIGURAR RIPng Se debe configurar en todos los routers el protocolo dinámico RIPng para esto realizaremos los siguientes pasos: a. Habilite el routing IPv6 en el R1. b. Ingrese al modo de configuración del protocolo RIPng. c. Habilite RIPng para las redes que se conectan al R1. IMPORTANTE el gigabit a configurar es el que encapsula las vlans. d. Guarde la configuración. e. Repita los pasos a,b y c en cada uno de los routers PASO 2: VERIFICAR LA CONFIGURACION a. Verifique que las interfaces adecuadas utilicen RIPng. R1# show ipv6 protocols
EVALUCION DE INNOVACION TECNOLOGICA DE REDES, GRUPO 30115 2020-A b. Genere un ping de un pc a otro para verificar la conexión entre las redes. c. Repita los pasos a y b en cada uno de los routers para verificar que se hayan configurado de forma correcta. Activación RIPng → comandos Router > enable Router#config ter Enter configuration commands, one per line. End with CNTL/Z. Router(config)#ipv6 unicast-routing Router(config)#ipv6 router rip REDES Router(config-rtr)#int g0/0. Router(config-if)#ipv6 rip REDES enable Router(config-if)#int s0/0/
EVALUCION DE INNOVACION TECNOLOGICA DE REDES, GRUPO 30115 2020-A d) Repetimos el paso a,b y c en cada uno de los switchs, exceptuando que en el paso b colocaremos vlan 20 en el switch 20 y vlan 30 en el switch 30. CONFIGURACION SWITCH → comandos Switch>ENABLE Switch#config ter Enter configuration commands, one per line. End with CNTL/Z. Switch(config)#vlan 10 Switch(config-vlan)#name ADMINISTARTIVOS Switch(config-vlan)#exit Switch(config)#vlan 20 Switch(config-vlan)#name RRHH Switch(config-vlan)#EXIT Switch(config)#vlan 30 Switch(config-vlan)#name TICS Switch(config-vlan)#exit Switch(config)#int f0/ Switch(config-if)#switchport mode access Switch(config-if)#switchport access vlan 10 Switch(config-if)#exit Switch(config)#int g0/ Switch(config-if)#switchport mode trunk Switch(config-if)#switchport nonegotiate PARTE 3: VERIFICAR LAS VLANS Para verificar que las configuracion quedo correcta, se procede a ingresar el siguiente código(#show vlan) en el switch.
EVALUCION DE INNOVACION TECNOLOGICA DE REDES, GRUPO 30115 2020-A También se puede verificar pasando el mouse sobre el switch y verificando que el puerto tenga activada la vlan con el numero correspondiente. CONFIGURACION ENRUTAMIENTO ESTATICO. PASO 1: CONFIGURAR ENRUTAMIENTO ESTATICO. Para este proceso se configura los routers 1 y 2 con el enrutamiento estatico flotante ya que estas se utilizan para hacer una copia de seguridad de las rutas dinámicas aprendidas a través de protocolos de enrutamiento configurados. a. Ingresaremos al modo privilegiado, “#” y luego aquí procedemos a entrar al modo de configuracion global “R1# (config)”. b. Ingresamos el comando ipv6 route ( ruta de destino) (ruta de entrada) (distancia administrativa) Nota: Una ruta estática flotante se configura con una distancia administrativa más alta que el protocolo de enrutamiento dinámico(120) que está respaldando para este caso es (210). c. Procedemos a generar las dos rutas estáticas para el router 2.
EVALUCION DE INNOVACION TECNOLOGICA DE REDES, GRUPO 30115 2020-A c. Si se genera respuesta al ping , significa que efectivamente la configuracion quedo perfecta, de lo contrario revise los pasos de nuevo. d. También podemos verificar que el proceso quedo bien en la tabla de enrutamiento, para esto, digitamos el comando show ipv6 route.
EVALUCION DE INNOVACION TECNOLOGICA DE REDES, GRUPO 30115 2020-A e. Repetir los pasos en router 1 Activación enrutamiento estatico → comandos Router>enable Router#configure terminal Enter configuration commands, one per line. End with CNTL/Z. Router(config)#hostname R R2(config)# R2(config)#ipv6 route 2001:DB8:1:1::1/64 2001:DB8:1:A002::2 210 R2(config)#ipv6 route 2001:DB8:1:3::1/64 2001:DB8:1:A003::1 210
