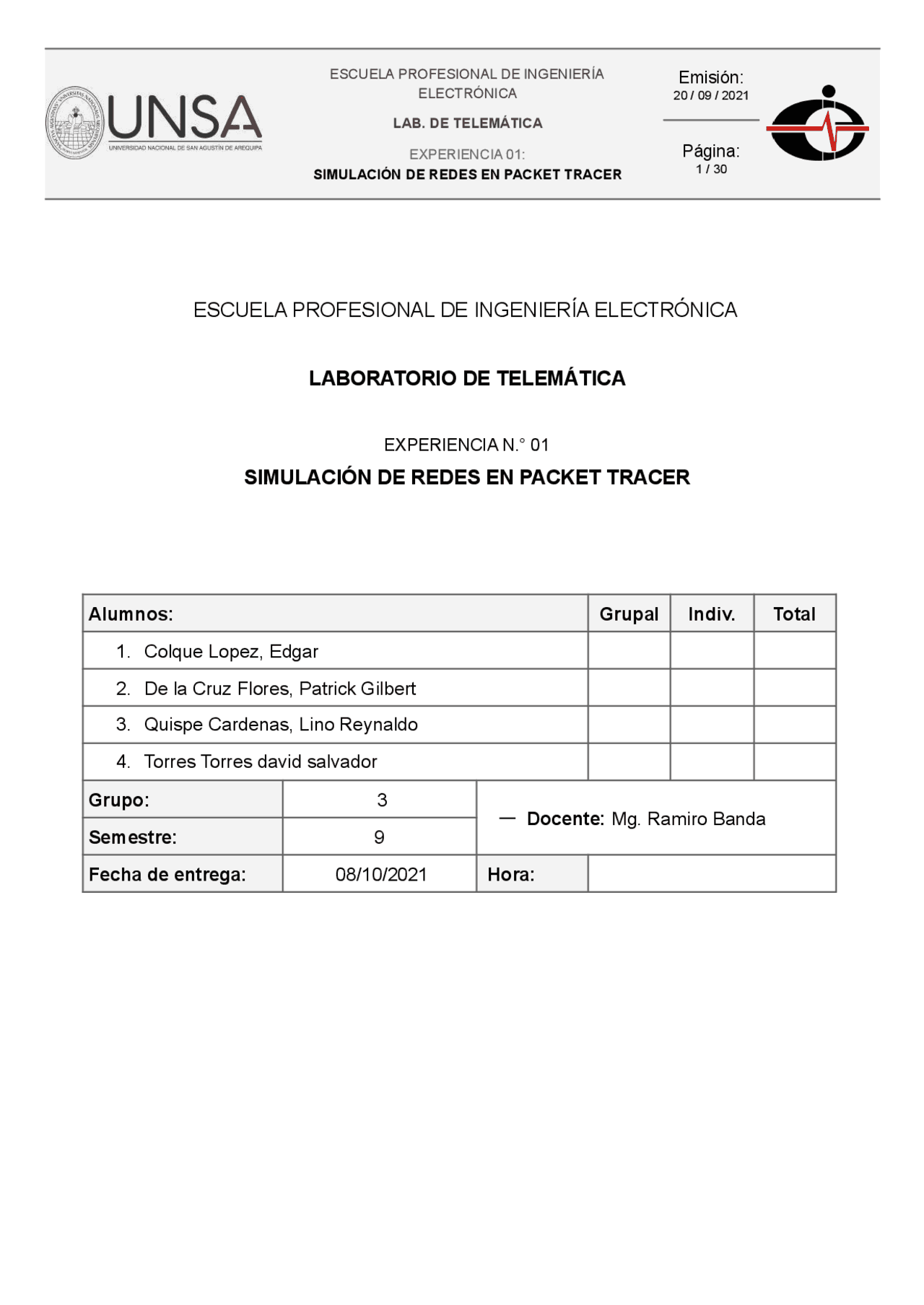

ELECTRÓNICA LAB. DE TELEMÁTICA EXPERIENCIA 01: SIMULACIÓN DE REDES EN PACKET TRACER Emisión: 20 / 09 / 2021 Página: 1 / 30
ESCUELA PROFESIONAL DE INGENIERÍA ELECTRÓNICA
LABORATORIO DE TELEMÁTICA
EXPERIENCIA N.° 01
SIMULACIÓN DE REDES EN PACKET TRACER
Alumnos: Grupal Indiv. Total
1. Colque Lopez, Edgar
2. De la Cruz Flores, Patrick Gilbert
3. Quispe Cardenas, Lino Reynaldo
4. Torres Torres david salvador
Grupo: 3
ー Docente: Mg. Ramiro Banda
Semestre: 9
Fecha de entrega: 08/10/2021 Hora:
ELECTRÓNICA LAB. DE TELEMÁTICA EXPERIENCIA 01: SIMULACIÓN DE REDES EN PACKET TRACER Emisión: 20 / 09 / 2021 Página: 2 / 30
LABORATORIO N° 01
SIMULACIÓN DE REDES EN PACKET TRACER
1. OBJETIVOS:
- Instalar Packet Tracer y simular una red verificando la conectividad entre los nodos.
- Examinar los ejemplos incluidos en el software de simulación Packet Tracer.
2. FUNDAMENTO TEÓRICO:
(Asumimos que revisó el modelo OSI y TCP/IP de las lecturas del capítulo 1). Una red de computadoras básica está conformada por elementos de conmutación o enrutamiento como swithches (manejan enrutamiento nivel 2 tipicamente), routers (maneja enrutamiento a nivel 3 es decir a nivel de red) y también por nodos terminales que suelen ser computadoras, también encontramos elementos de computación que manejan paquetes de niveles más altos, como de aplicación, esto es lo típico en los cortafuegos. Recordemos que debemos tener en cuenta el modelo OSI de 7 capas, lo cual sirve con fines educativos más que prácticos. La red puede ser simulada mediante diferentes programas, probaremos Packet Tracer con la finalidad de verificar la conectividad, cada computadora debe tener su identificador, el cual sabemos es su dirección IP. ¿Por qué usamos una IP y una MAC? Las direcciones IP pueden ser cambiadas con facilidad y agrupadas, no así las direcciones físicas MAC, que como sabemos son direcciones de 48 bits, una parte asignada por el fabricante y otra parte son prefijos entregados a los diferentes fabricantes, es decir mediante una dirección MAC podemos determinar el fabricante de una tarjeta de red, una dirección de red solo es conocida o difundida entre las computadoras que están conectadas a la “subred” es decir a la misma red física sin pasar por enrutamiento de nivel 3 a la que no le interesan las direcciones MAC, quien conoce las MAC son los switches y las tarjetas de red, en tanto que los enrutadores de nivel más alto trabajan en nivel 3 y también podrían trabajar con otros campos del paquete transmitido. En la presente práctica realizaremos una pequeña red de datos con tres nodos, hoy en día se usan las direcciones IPV4, algunos disponen de direcciones IPV6, incluso se piensa diseñar IPV6+, es gracioso cuando seguimos muchos usando direcciones IPV4 y del “nuevo” rango global share (https://en.wikipedia.org/wiki/IPv4_shared_address_space), más es casi seguro que por muchos años más se sigan usando las direcciones IPV4 por simplicidad y compatibilidad.
3. RECOMENDACIONES EN SEGURIDAD
Ninguna en particular.
4. EQUIPOS Y MATERIALES A UTILIZAR:
Cantidad Descripción
1 Computadora con Packet Tracer instalado
ELECTRÓNICA LAB. DE TELEMÁTICA EXPERIENCIA 01: SIMULACIÓN DE REDES EN PACKET TRACER Emisión: 20 / 09 / 2021 Página: 4 / 30 Nota aclaratoria: Una dirección IPV4 está conformada por cuatro octetos, cada octeto tiene 8 bits, los primeros tres octetos de esta red son fijos y son: 192.168.1 e identifican a la red, el cuarto octeto es 0, si está en cero significa que puede variar desde 0 hasta 254.Puede tener un valor mayor a 0 este cuarto octeno y eso significa que menos de 8 bits estarán disponibles para asignar a los “hosts” o huéspedes de red, eso es un concepto de subredes, subneteo que se estudiará más adelante. Sugerencia: Ver videos de máscara de red como este: https://www.youtube.com/watch?v=p9onfNNxGyg Revisar los tipos de dirección o rangos para redes tipo A,B,C, D y E, tanto para Ips privadas y públicas. Para configurar cada nodo o host, damos doble click, se mostrará un diálogo como se ve en la figura, podemos configurar de 2 formas la dirección IP en un host. Primera forma: Damos clic en Config y luego dentro de Interface y llenamos la dirección IP. Figura 2. Configurando la IP antes de poner la IP Luego de llenar, no necesito grabar. Lo graba de inmediato. Figura 3. Configurando la IP despues de poner la IP
ELECTRÓNICA LAB. DE TELEMÁTICA EXPERIENCIA 01: SIMULACIÓN DE REDES EN PACKET TRACER Emisión: 20 / 09 / 2021 Página: 5 / 30 Segunda forma: Abrimos la pestaña desktop y damos clic en IP configuration: Figura 4. Segunda forma alterna Nos mostrará la IP que llenamos antes: Figura 5. llenando la IP forma alterna Repetimos el procedimiento para las tres Pcs, a las otras les puedo asignar 192.168.1.3 y 192.168.1.4, ahora probaremos la conectividad entre estas redes. Ahora agregaremos nuestro paquete de prueba, para eso arrastre el paquete de prueba de donde se ve en la flecha “add simple PDU”, arrastrar es decir mantener presionado el mouse y tocar el primer elemento y el segundo elemento entre los que transitará ese PDU, es decir, esa unidad de datos. Figura 6. Iniciaremos la simulación enviando un paquete o PDU (uidad de datos de protocolo)
ELECTRÓNICA LAB. DE TELEMÁTICA EXPERIENCIA 01: SIMULACIÓN DE REDES EN PACKET TRACER Emisión: 20 / 09 / 2021 Página: 7 / 30 Nota aclaratoria: En modo de simulación podemos ver el flujo de datos como “mensajes”, con capacidad de aumentar o disminuir la velocidad de la animación, usando el deslizador justo debajo de “auto capture/Play”. Ver flecha marcada con 2 en la figura 11. Video opcional: https://www.youtube.com/watch?v=6oNWJWN9m7M Para que la simulación empieze le damos click en Play: Figura 11. Iniciamos la simulación Probamos entre los diferentes nodos, completada esta prueba estamos seguros de haber configurado adecuadamente nuestra red. Para tener en cuenta: En nuestro curso configuraremos hasta routers y programas de nivel de aplicación, la configuración de muchos parámetros en Packet Tracer puede hacerse de dos formas con frecuencia mediante comandos de la consola y en forma gráfica. Si usa los comandos recuerde que están asociados a los productos de Cisco, ya que nuestro curso no es un curso técnico de configuración evitaremos en lo posible el uso de los comandos salvo cuando no se pueda configurar en forma gráfica, no obstante por comandos la configuración es más rápida que estar dando click en ventanas y menús gráficos. Para ahorrar podemos copiarlos a un archivo de texto y luego pegarlos. Actividad de investigación: Packet Tracer viene con más de quince categorías de ejemplos y con archivos tipo pkt seleccione 10 ejemplos y trate de explicarlos incluyendo una captura de pantalla como mínimo. Para su informe digital comprima las imágene en gif o png para optimizarlas, recuerde que con unos cuantos KB tiene una imagen de calidad si captura la imagen la pega a su editor de imágenes y lo exporta a formato sugerido.
ELECTRÓNICA LAB. DE TELEMÁTICA EXPERIENCIA 01: SIMULACIÓN DE REDES EN PACKET TRACER Emisión: 20 / 09 / 2021 Página: 8 / 30 Figura 12. El detalla de un paquete STP que envía el switch para comunicarse con posibles compañeros y detalles de las 7 capas OSI del paquete. Figura 13. Abriendo los ejemplos de asignación de direcciones IP en forma automática
ELECTRÓNICA LAB. DE TELEMÁTICA EXPERIENCIA 01: SIMULACIÓN DE REDES EN PACKET TRACER Emisión: 20 / 09 / 2021 Página: 10 / 30
6.2. ¿Puede explicar qué es un cluster en Packet tracer?
Cuando se crean grandes topologías, resulta difícil entenderlas después de un tiempo. La
agrupación (cluster) combina varios dispositivos que se elija en un único icono de nube.
Luego, al hacer doble clic en el clúster se expande y muestra los dispositivos normalmente.
A Continuación se presenta la elaboración de un cluster:
1. Utilizaremos la siguiente topología que contiene tres switches y nueve PCs. Si bien esto
no es una gran topología, dará la idea de cuándo usar esta función.
2. Es necesario hacer clic en el espacio en blanco junto a PC3; donde se seleccionara PC3,
PC4, PC5 y Switch1; y haga clic en el botón Nuevo Cluster en la esquina superior
derecha.
3. Si repite los pasos selecciona los otros dos conjuntos de tres PC y un interruptor obtendrá
una vista de clúster como la siguiente:
ELECTRÓNICA LAB. DE TELEMÁTICA EXPERIENCIA 01: SIMULACIÓN DE REDES EN PACKET TRACER Emisión: 20 / 09 / 2021 Página: 11 / 30
4. Al hacer doble clic en un clúster, éste se expande y muestra sólo los dispositivos que lo
componen. Para volver atrás, es necesario hacer clic en el botón “Atrás” de la esquina
superior izquierda.
Los clústeres también pueden crearse dentro de los clústeres. Un clúster es una
característica del espacio de trabajo lógico y, por lo tanto, no afecta a cómo se muestran los
dispositivos en el espacio de trabajo físico.
6.3. Al efectuar la simulación de esta red simple, ¿qué verificamos o qué deseábamos
probar?
La simulación nos permite visualizar las principales características de una red, en la cual
observamos la función de cada dispositivo y su función en el sistema, el cual puede ser de la
transmisión y recepción.
Cada vez que se envía una unidad de datos del protocolo (PDU), se puede visualizar cómo
llega este a las demás PCs pasando primero por el switch.
ELECTRÓNICA LAB. DE TELEMÁTICA EXPERIENCIA 01: SIMULACIÓN DE REDES EN PACKET TRACER Emisión: 20 / 09 / 2021 Página: 13 / 30 Por último, vamos a la configuración del CO (solo basta con hacer clic en el CO) y nos dirigimos al apartado de Services. Elegimos la opción llamada CELL TOWER y elegimos la EBC-1 (3). Por último tendremos que darle al botón Refresh para actualizar la lista de dispositivos conectados. Al volver al modo lógico, podremos observar que el smartphone que alejamos en el modo físico, ya no se encontrará conectado.
ELECTRÓNICA LAB. DE TELEMÁTICA EXPERIENCIA 01: SIMULACIÓN DE REDES EN PACKET TRACER Emisión: 20 / 09 / 2021 Página: 14 / 30
2. HR Wireless AP
El esquema consta de 4 PCs, un servidor (WEB SERVER), un router (Internet Service Provider- ISP ROUTER), dos HomeRouter: uno que será el WIRELESS AP (AP) y otro que será el MAIN ROUTER. El AP se conecta al MAIN ROUTER con un cable y sirve como puente para otros dispositivos terminales inalámbricos y cableados. El MAIN ROUTER proporciona servicio DHCP para todos los dispositivos LAN, incluidos los conectados al AP. También se conecta al ISP ROUTER. El ejercicio nos pide acceder a la web desde cualquier PC. Para esto hacemos clic en cualquier PC y nos vamos al apartado Web Browser y escribimos “10.10.100.200” , que es la dirección IP del WEB SERVER. Vemos que se logra entrar correctamente.
ELECTRÓNICA LAB. DE TELEMÁTICA EXPERIENCIA 01: SIMULACIÓN DE REDES EN PACKET TRACER Emisión: 20 / 09 / 2021 Página: 16 / 30
5. AAA Radius 2Server Telnet
El sistema de seguridad RADIUS es un sistema cliente / servidor distribuido que protege las redes contra el acceso no autorizado. En la implementación de Cisco, los clientes RADIUS se ejecutan en dispositivos Cisco y envían solicitudes de autenticación a un servidor RADIUS central que contiene toda la autenticación de usuarios y la información de acceso al servicio de red. El dispositivo R1 está configurado para utilizar la contabilidad AAA en las líneas VTY y de consola. Utilizando la lista de contabilidad definimos telnet_lines para líneas VTY y predeterminado para líneas de consola. La lista de contabilidad utiliza el protocolo RADIUS. El protocolo RADIUS necesita comunicarse con los servidores RADIUS llamados Radius_Server (192.168.10.2) y Server0 (192.168.10.6) para registrar las actividades de los usuarios. Radius_Server está configurado para proporcionar información de autenticación RADIUS a un solo cliente, R1, utilizando la clave compartida 'ciscosecret'. La clave compartida debe coincidir con la configurada en el cliente para que el servidor proporcione el servicio al cliente.
6. Configuración del Firewall
En este caso se observa para el control remoto de un ordenador, nos permite:
● Configurar el filtrado MAC en un router inalámbrico.
ELECTRÓNICA LAB. DE TELEMÁTICA EXPERIENCIA 01: SIMULACIÓN DE REDES EN PACKET TRACER Emisión: 20 / 09 / 2021 Página: 17 / 30
● Configurar DMZ en un router inalámbrico.
● Configurar el reenvío de puerto único en un router inalámbrico.
7. Ejemplo
Ejemplo de prefijo de dirección: En el router, habilite el cliente DHCPv6 con el comando RouterClient(config)#int gig 0/ RouterClient(config-if)#ipv6 address dhcp En este segundo diseño se le añade como actuador una termostato, en el cual observamos que nos permite mantener la temperatura donde la fijemos.
8. Test track interface command
Se muestra un segmento de una red configurada para HSRP. Cada enrutador está configurado con la dirección MAC y la dirección de red IP del enrutador virtual. En lugar de configurar hosts en la red con la dirección IP del enrutador A, se configura con la dirección IP del enrutador virtual como su enrutador predeterminado. Cuando el host C envía paquetes al host B, los envía a la dirección MAC del router virtual. Si por alguna razón, el enrutador A deja de transferir paquetes, el enrutador B responde a la dirección IP virtual y la
ELECTRÓNICA LAB. DE TELEMÁTICA EXPERIENCIA 01: SIMULACIÓN DE REDES EN PACKET TRACER Emisión: 20 / 09 / 2021 Página: 19 / 30 siguientes actividades: ● Valida los mensajes DHCP recibidos de fuentes no confiables y filtra los mensajes no válidos. ● Limita el tráfico DHCP de fuentes confiables y no confiables. ● Construye y mantiene la base de datos de vinculación de DHCP snooping, que contiene información sobre hosts no confiables con direcciones IP alquiladas. ● Utiliza la base de datos de vinculación de DHCP snooping para validar las solicitudes posteriores de los hosts no confiables. Otras funciones de seguridad, como la inspección dinámica de ARP (DAI), también utilizan la información almacenada en la base de datos de enlaces de DHCP snooping. DHCP snooping se activa por cada VLAN. Por defecto, la función está inactiva en todas las VLANs. Puede habilitar la función en una sola VLAN o en un rango de VLANs. La función DHCP snooping se implementa por software en el MSFC. Por lo tanto, todos los mensajes DHCP para las VLAN habilitadas se interceptan en el PFC y se dirigen al MSFC para su procesamiento. Se procede a ejecutar el cliente DHCP en el PC en modo de simulación y se observa el comportamiento de los paquetes DHCP. 1 2
ELECTRÓNICA LAB. DE TELEMÁTICA EXPERIENCIA 01: SIMULACIÓN DE REDES EN PACKET TRACER Emisión: 20 / 09 / 2021 Página: 20 / 30 3 4 5 6 7 8 En el siguiente ejemplo, la función ip dhcp snooping está activada. Pero el puerto que se conecta al servidor DHCP no está configurado como de confianza. 1 2 CONFIGURACIÓN MÍNIMA DE DHCP SNOOPING Los siguientes comandos de DHCP Snooping están configurados en el DHCP Snooper : Habilite la función en una VLAN Switch(config)#ip dhcp snooping vlan 5 Configure el puerto que se conecta al servidor DHCP como de confianza Switch(config-if)#ip dhcp snooping trust Configure el puerto que se conecta al cliente DHCP como no confiable Switch(config-if)#no ip dhcp snooping trust Habilite la función DHCP Snooping en el switch Switch(config)#ip dhcp snooping Confirme la configuración Switch# show ip dhcp snooping
