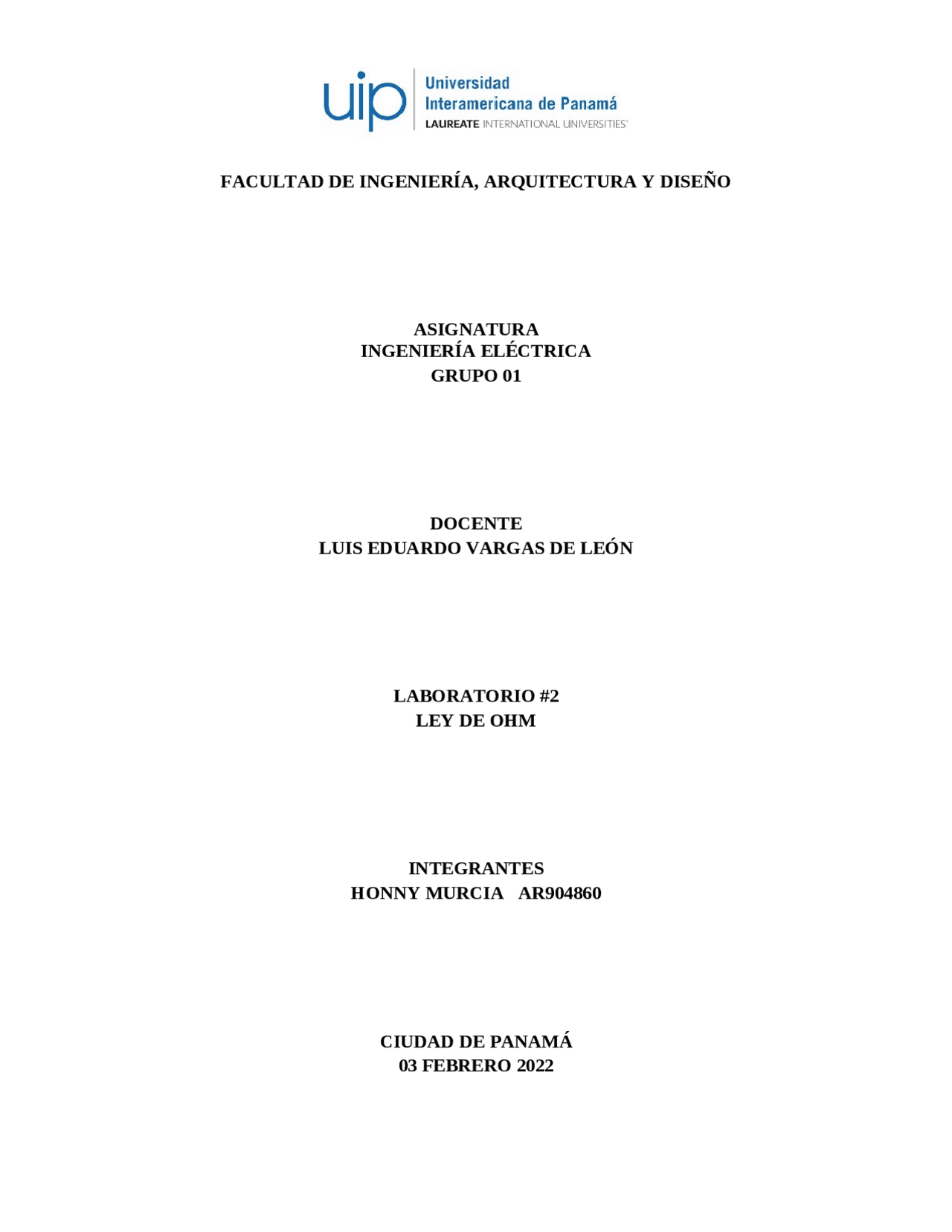

FACULTAD DE INGENIERÍA, ARQUITECTURA Y DISEÑO
ASIGNATURA
INGENIERÍA ELÉCTRICA
GRUPO 01
DOCENTE
LUIS EDUARDO VARGAS DE LEÓN
LABORATORIO #2
LEY DE OHM
INTEGRANTES
HONNY MURCIA AR904860
CIUDAD DE PANAMÁ
03 FEBRERO 2022
Prepara tus exámenes
Prepara tus exámenes y mejora tus resultados gracias a la gran cantidad de recursos disponibles en Docsity
Consigue puntos base para descargar
Gana puntos ayudando a otros estudiantes o consíguelos activando un Plan Premium
Orientación Universidad
Prepara tus exámenes
Prepara tus exámenes y mejora tus resultados gracias a la gran cantidad de recursos disponibles en Docsity
Busca documentos
Prepara tus exámenes con los documentos que comparten otros estudiantes como tú en Docsity
Busca tu universidad
Encuentra los documentos específicos para los exámenes de tu universidad
Video Cursos
Estudia con lecciones y exámenes resueltos basados en los programas académicos de las mejores universidades
Quiz
Responde a preguntas de exámenes reales y pon a prueba tu preparación
Consigue puntos base para descargar
Gana puntos ayudando a otros estudiantes o consíguelos activando un Plan Premium
Comunidad
Pregúntale a la comunidad
Pide ayuda a la comunidad y resuelve tus dudas de estudio
Ebooks gratuitos
¡Nuestros e-books salva-estudiantes!
Descarga nuestras guías gratuitas sobre técnicas de estudio, métodos para controlar la ansiedad y consejos para la tesis preparadas por los tutores de Docsity
La fuente de voltaje variable en serie con la resistencia R_s simulará una fuente de corriente ideal. El valor de la corriente se controlara mediante el ajuste del voltaje de la fuente. El amperímetro servirá para vigilar que la corriente se mantenga constante. El valor de R_s se elegirá alto, en este caso, 5 K, R_L mantiene el valor del circuito original, 3.3 K.
Tipo: Exámenes selectividad
2021/2022
1 / 9
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!
Documentos relacionados
Vista previa parcial del texto
¡Descarga laboratorio eléctrica y más Exámenes selectividad en PDF de Física solo en Docsity!
FACULTAD DE INGENIERÍA, ARQUITECTURA Y DISEÑO
ASIGNATURA
INGENIERÍA ELÉCTRICA
GRUPO 01
DOCENTE
LUIS EDUARDO VARGAS DE LEÓN
LABORATORIO
LEY DE OHM
INTEGRANTES
HONNY MURCIA AR
CIUDAD DE PANAMÁ
03 FEBRERO 2022
DURACIÓN: 1 sesión OBJETIVOS: Comprobar experimentalmente la validez de la ley de Ohm, y Familiarizarse con el uso del multímetro para determinar voltajes, Corrientes y resistencias. INTRODUCCION TEÓRICA En 1827, G. Simón Ohm comprobó que existe una relación definida entre la corriente y el voltaje en un resistor. Todo conductor ofrece cierta “resistencia” al paso de la corriente, y esta, al pasar por el conductor, produce una diferencia de tensión o voltaje. Este voltaje depende del valor resistivo el elemento y la corriente que pasa por este. Expresado matemáticamente: V=RI. Las unidades de voltaje son los voltios, de resistencia, los ohmios, y de corrientes, los amperios. Esta ley se conoce como la ley de ohm. La resistencia es una propiedad física de cada elemento, y por lo tanto puede ser determinada cuando se construye un resistor, o puede ser hallada en relación el efecto que produce en un circuito, mediante la aplicación de la ley de Ohm R=V/I. MATERIALES Y EQUIPO: Fuente de poder Multímetro digital (2) Plantilla Resistores: R 1 = 1 kΩ; R 2 =1.5 KΩ; R 3 = 3.3 KΩ; R 4 = 10KΩ PROCEDIMIENTO Y SOLUCION DEL LABORATORIO
- Arme el circuito mostrado en la figura 1. Utilice dos multímetros digitales, uno como amperímetro y otro como voltímetro en las posiciones y escalas indicadas en la figura. Utilice el resistor R 1 (1 kΩ). enciende la fuente y ajuste el voltaje a 20 voltios, a través de la resistencia. Tome la lectura de la corriente y anote en la tabla 1.
1.1 Repita el procedimiento del punto 1, utilizando sucesivamente los resistores R 2 , R 3 , R 3 Solución punto # 1. TABLA # RESISTOR I (mA) A 20 Voltios R 1 = 1000 Ω 20.0 mA R 2 = 1500 Ω 13.3 mA R 3 = 3300 Ω 6.06 mA R 4 = 10 000 Ω 2.0 mA Cálculos manuales punto #1.
1.2 Grafique en papel milimetrado la curva I vs R a voltaje contante, de acuerdo a los obtenidos. Solución punto # 1. La gráfica concuerda con la teoría de la ley de Ohm, cuando la resistencia de un circuito aumenta la corriente o intensidad disminuye. A mayor resistencia menor corriente. La corriente es inversamente proporcional a la resistencia.
TABLA
Valores de voltajes y de corrientes para la resistencia 3.3 KΩ Voltios (V) Intensidad I (mA) 0V (^) 0 mA 10V (^) 3.03 mA 15V (^) 4.55 mA 20V (^) 6.06 mA 25V (^) 7.58 mA
Cálculos manuales punto #1. 1.4 Grafique en papel milimetrado la curva V vs I para el resistor de 3.3 KΩ. ¿concuerda lo esperado de acuerdo a la ley de ohm? Explique. Solución punto # 1. Respuesta: La grafica no es una curva, es una recta. A medida que se aplica una tensión o voltaje mas alta en un circuito, la corriente aumenta. Si disminuye el voltaje, disminuye la corriente. Como su teoría lo dice la corriente es directamente proporcional al voltaje.
