bg1

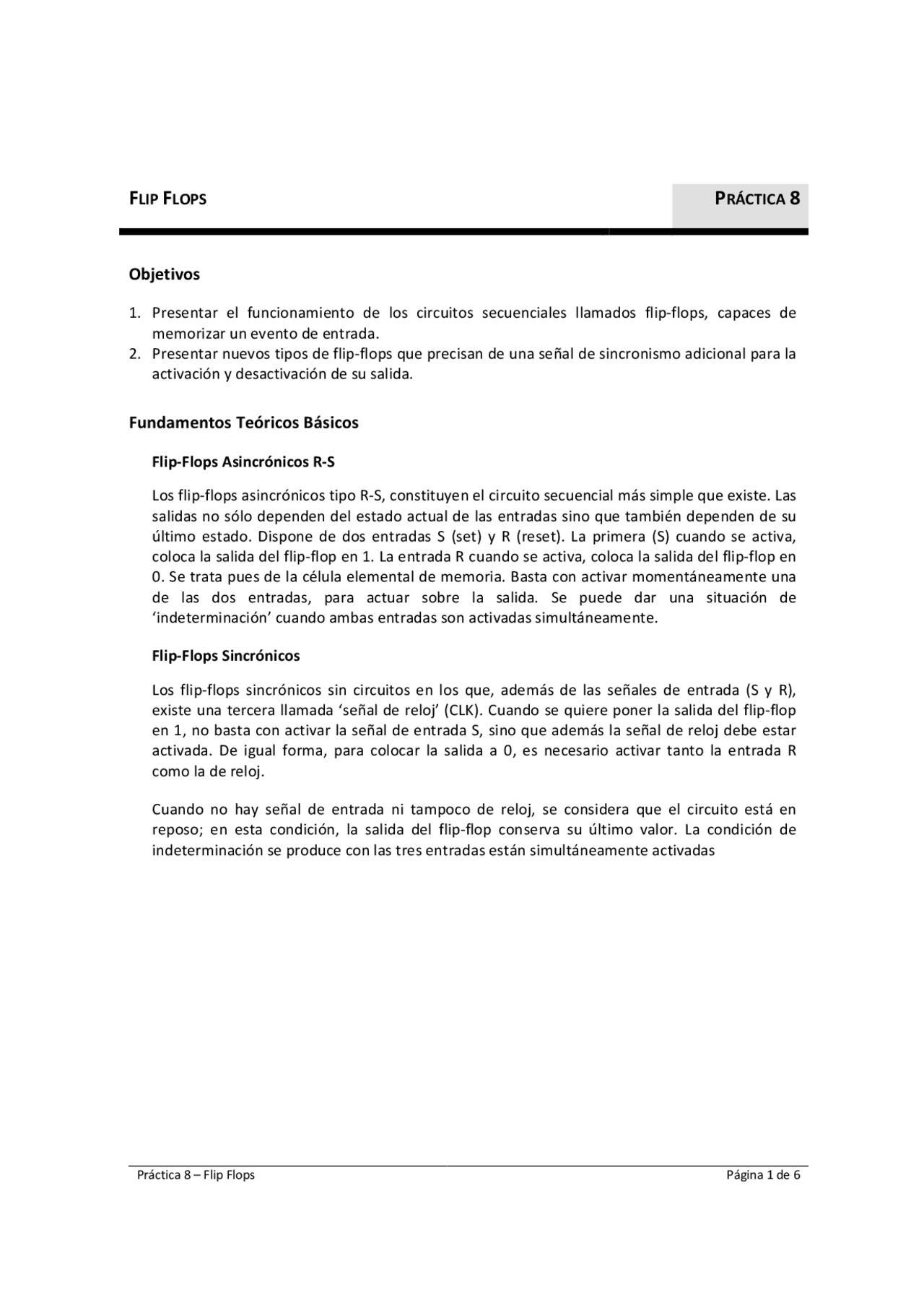

Práctica
8
Flip Flops
Página
1
de
6
LIP
LOPS
P
RÁCTICA
8
Objetivos
1. Presentar el funcionamiento de los circuitos secuenciales llamados flip-flops, capaces de
memorizar un evento de entrada.
2. Presentar nuevos tipos de flip-flops que precisan de una señal de sincronismo adicional para la
activación y desactivación de su salida.
Fundamentos Teóricos Básicos
Flip-Flops Asincrónicos R-S
Los flip-flops asincrónicos tipo R-S, constituyen el circuito secuencial más simple que existe. Las
salidas no sólo dependen del estado actual de las entradas sino que también dependen de su
último estado. Dispone de dos entradas S (set) y R (reset). La primera (S) cuando se activa,
coloca la salida del flip-flop en 1. La entrada R cuando se activa, coloca la salida del flip-flop en
0. Se trata pues de la célula elemental de memoria. Basta con activar momentáneamente una
de las dos entradas, para actuar sobre la salida. Se puede dar una situación de
‘indeterminación’ cuando ambas entradas son activadas simultáneamente.
Flip-Flops Sincrónicos
Los flip-flops sincrónicos sin circuitos en los que, además de las señales de entrada (S y R),
existe una tercera llamada ‘señal de reloj’ (CLK). Cuando se quiere poner la salida del flip-flop
en 1, no basta con activar la señal de entrada S, sino que además la señal de reloj debe estar
activada. De igual forma, para colocar la salida a 0, es necesario activar tanto la entrada R
como la de reloj.
Cuando no hay señal de entrada ni tampoco de reloj, se considera que el circuito está en
reposo; en esta condición, la salida del flip-flop conserva su último valor. La condición de
indeterminación se produce con las tres entradas están simultáneamente activadas
pf3
pf4
pf5

Vista previa parcial del texto

¡Descarga laboratorio logica digital y más Apuntes en PDF de Electrónica Analógica solo en Docsity!

FLIP FLOPS PRÁCTICA 8

Objetivos

  1. Presentar el funcionamiento de los circuitos secuenciales llamados flip-flops, capaces de memorizar un evento de entrada.
  2. Presentar nuevos tipos de flip-flops que precisan de una señal de sincronismo adicional para la activación y desactivación de su salida.

Fundamentos Teóricos Básicos

Flip-Flops Asincrónicos R-S

Los flip-flops asincrónicos tipo R-S, constituyen el circuito secuencial más simple que existe. Las salidas no sólo dependen del estado actual de las entradas sino que también dependen de su último estado. Dispone de dos entradas S (set) y R (reset). La primera (S) cuando se activa, coloca la salida del flip-flop en 1. La entrada R cuando se activa, coloca la salida del flip-flop en

  1. Se trata pues de la célula elemental de memoria. Basta con activar momentáneamente una de las dos entradas, para actuar sobre la salida. Se puede dar una situación de ‘indeterminación’ cuando ambas entradas son activadas simultáneamente.

Flip-Flops Sincrónicos

Los flip-flops sincrónicos sin circuitos en los que, además de las señales de entrada (S y R), existe una tercera llamada ‘señal de reloj’ (CLK). Cuando se quiere poner la salida del flip-flop en 1, no basta con activar la señal de entrada S, sino que además la señal de reloj debe estar activada. De igual forma, para colocar la salida a 0, es necesario activar tanto la entrada R como la de reloj.

Cuando no hay señal de entrada ni tampoco de reloj, se considera que el circuito está en reposo; en esta condición, la salida del flip-flop conserva su último valor. La condición de indeterminación se produce con las tres entradas están simultáneamente activadas

Diagrama Electrónico

NOT (7404) AND (7408)

NOR (7402) NAND (7400)

NOT SCHMITT-TRIGGER (7414) FLIP FLOP J-K (7476)

Materiales necesarios

  1. Base de montaje (protoboard)
  2. Fuente de alimentación
  3. Multímetro
  4. Circuitos integrados SN7400, SN7402, SN7404, SN7408, SN7414 Y SN

Montaje 2

  • Realice el siguiente montaje que se indica utilizando un protoboard (no use la base de entrenamiento)
  • Construya la tabla de verdad correspondiente al circuito
  • Determine la ecuación lógica que caracteriza a la salida del circuito
  • Describa la operación del circuito

NOTA IMPORTANTE: Este circuito está diseñado para funcionar correctamente como montaje físico. Debido a limitaciones funcionales del programa CircuitMaker, puede que bajo la simulación de este programa, el circuito no opere correctamente.

Montaje 3

  • Realice el siguiente montaje que se indica utilizando un protoboard (no use la base de entrenamiento)
  • Construya la tabla de verdad correspondiente al circuito
  • Determine la ecuación lógica que caracteriza a la salida del circuito
  • Describa la operación del circuito

NOTA IMPORTANTE: Este circuito está diseñado para funcionar correctamente como montaje físico. Debido a limitaciones funcionales del programa CircuitMaker, puede que bajo la simulación de este programa, el circuito no opere correctamente.
