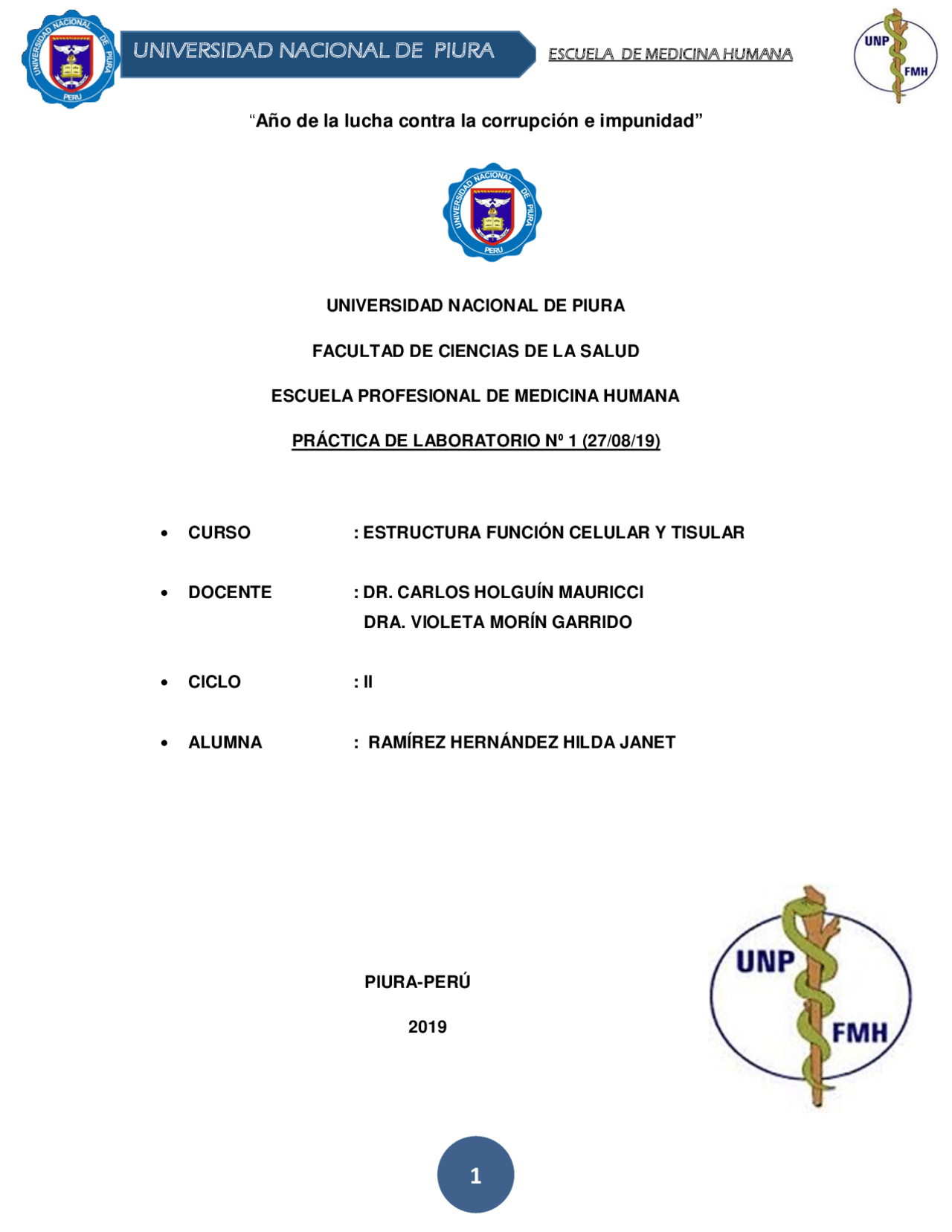

PIURA
ESCUELA DE MEDICINA HUMANA
“ Año de la lucha contra la corrupción e impunidad”
UNIVERSIDAD NACIONAL DE PIURA
FACULTAD DE CIENCIAS DE LA SALUD
ESCUELA PROFESIONAL DE MEDICINA HUMANA
PRÁCTICA DE LABORATORIO N⁰ 1 (27/08/19)
CURSO : ESTRUCTURA FUNCIÓN CELULAR Y TISULAR
DOCENTE : DR. CARLOS HOLGUÍN MAURICCI DRA. VIOLETA MORÍN GARRIDO
CICLO : II
ALUMNA : RAMÍREZ HERNÁNDEZ HILDA JANET
PIURA-PERÚ
2019
PIURA
ESCUELA DE MEDICINA HUMANA
I. INTRODUCCIÓN
La creación del microscopio fue un importante avance en el mundo de la medicina, ya que al descubrirse las bacterias se pudo averiguar la causa de muchas enfermedades y así fabricar una cura. El tejido humano también pudo ser examinado y se pudo descubrir cómo funciona nuestro cuerpo. Hoy en día, se analiza el tejido enfermo en los hospitales. También se usan los microscopios en la conocida microcirugía, cirugías muy difíciles las cuales no pueden llevarse a cabo sin microscopio.
Y es que el microscopio es una de las principales herramientas de la biología, se define como un instrumento cuya función es aumentar la imagen de los objetos. En los últimos tres siglos ha permitido ampliar el campo de investigaciones biológicas y se ha convertido en el instrumento básico para abrir nuevas fronteras en la biología. La lupa puede considerarse como el microscopio más simple y fue usada inicialmente por algunos investigadores para adquirir los primeros conocimientos del mundo microscópico. Posteriormente se perfeccionó y en la actualidad existen varios tipos de microscopios, algunos de ellos altamente especializados para una gran variedad de usos. Entre los diferentes tipos podemos citar: microscopio simple, compuesto y electrónico
En el presente informe se describe la práctica y el uso del microscopio, así como su funcionamiento, fundamentos ópticos para el microscopio de luz blanca.
PIURA
ESCUELA DE MEDICINA HUMANA
III. MARCO TEÓRICO 1.1. Desarrollo Histórico del microscopio
A pesar de que los microorganismos ya existían antes que el hombre y de haber sido durante milenios los responsables de las enfermedades infecciosas, epidemias y pandemias, los conocimientos que tuvo el individuo sobre el origen de las enfermedades eran precarios y meramente especulativos debido al tamaño minúsculo de estos gérmenes y de no disponer de instrumentos técnicos como el microscopio que facilitaran su observación, es decir, los hombres sabios, los investigadores de aquellas épocas estaban ciegos hasta que se inventó esta herramienta. La Microscopía es la ciencia que se ocupa de los usos y de las aplicaciones interpretativas de los microscopios.
Cuando el ser humano descubrió los mundos diminutos que habitaban en esta misma dimensión de tiempo y espacio, una revolución científica y filosófica comenzó. Todo ello fue gracias a la creación del microscopio , uno de los inventos más fascinantes en la historia universal. Esta herramienta científica hizo posible que el ojo humano alcanzara a observar lo que por sí solo le sería imposible y le permitió acercarse a esos rincones ocultos que existen en los niveles más diminutos de la vida. Los griegos y romanos ya habían sentido la curiosidad de ver a detalle el mundo diminuto: con ayuda de esferas de vidrio llenas de agua, ampliaban imágenes con el propósito de observar heridas a profundidad para curarlas.
Sin embargo, la historia del microscopio atribuye al holandés Zacharias Janssen la fabricación del primer microscopio compuesto de dos lentes alrededor de 1590. Lo hizo en la fábrica de lentes familiar en la que trabajaba junto con su padre y hermano. Algunas fuentes sospechan que quizás recibió el apoyo de su padre para realizar esta hazaña.
Pero fue en 1625 cuando se acuñó el término microscopio por el alemán Giovanni Faber, quien fungía como médico papal y fue colega de Galileo en la Academia de los Linces.
En 1655 la revolución microscópica dio un paso adelante: Robert Hooke realizó el primer microscopio compuesto, formado por dos sistemas de lentes: lentes oculares y lentes objetivos. Más tarde publicó el libro “Micrographia” en el cual hacía una descripción de los diminutos seres captados gracias a su invento, los cuales eran invisibles al ojo humano. Denominó a estos seres como células.
Gracias a la construcción de sus propios microscopios simples con lentes esféricas de súper aumento, el holandés Anton Van Leeuwenhoek descubrió
PIURA
ESCUELA DE MEDICINA HUMANA
en 1673 los glóbulos rojos. Eso lo motivó a seguir indagando hasta que su principal herramienta de trabajo lo llevó al hallazgo de las bacterias y el esperma humano. Las ciencias biológicas no volverían a ser las mismas: un campo fascinante se abría, literalmente, ante los ojos de la humanidad.
Erwin Müller, físico alemán, y el estudiante Kanwar Bahadur hicieron uno de los descubrimientos más famosos en la historia de la ciencia: en 1955 vieron el primer átomo con un microscopio de iones. La evolución de este importante dispositivo sigue avanzando a pasos agigantados: la Universidad de Victoria, en Canadá, instaló en 2012 el microscopio de electrones más poderoso del mundo. ¿Cómo es y qué hace? Mide más de cuatro metros de alto, posee 50 lentes y puede aumentar hasta 20 millones de veces la imagen de la muestra más infinitesimal que se quiera ver. Gracias a la existencia y desarrollo del microscopio se han podido hacer descubrimientos importantes a favor de la salud humana, como las sales de oxalato en la orina, que son las causantes de los cálculos renales; los parásitos intestinales, como la amiba, pudieron ser descubiertos con este dispositivo y tratados.
PIURA
ESCUELA DE MEDICINA HUMANA
1.3. EL MICROSCOPIO COMPUESTO: partes, funcionamiento y manejo.
El microscopio consta fundamentalmente de 02 partes: Mecánica y Óptica
PARTE MECÁNICA
Involucra todas las estructuras que permiten sostener y accionar las lentes del microscopio. Lo constituyen:
1. EL PIE : Parte que sostiene al microscopio asegurando una perfecta estabilidad del aparato en posición vertical, inclinado u horizontal. Su forma depende del modelo y las casas que lo fabrican. 2. EL BRAZO O COLUMNA : Parte articulada al pie, que permite tomar el microscopio para desplazarlo o moverlo. 3. LA PLATINA: Plancha metálica, colocada en posición horizontal, se encuentra horadada en la parte central con la finalidad que a través de este pasen los rayos luminosos. Posee un sistema de Carril para sostener y desplazar la lámina y un sistema de pinzas para sujetar la preparación. La platina es accionada hacia arriba o hacia abajo, gracias a los tornillos macro
PIURA
ESCUELA DE MEDICINA HUMANA
o micrométrico, que pueden estar separados o fusionados, éste movimiento permite acercar la lámina a los objetivos en uso.
4. EL TUBO ÓPTICO : Es un tubo metálico, de forma cilíndrica, en cuyo extremo superior se inserta el lente ocular, en su interior existe otro sistema de lentes, en el extremo inferior se encuentra el sistema revólver. 5. EL REVÓLVER : Dispositivo metálico redondeado, sobre el que se insertan los objetivos de los lentes y que permite que sean capaces de girar a ambos lados cuando se desea cambiar de aumento. 6. TORNILLOS MACRO Y MICROMÉTRICO : Se encuentran ubicados a un costado del Brazo o Columna, permite el desplazamiento de la platina para acercarla o alejarla de los objetivos. 7. DIAFRAGMA : Conjunto de laminillas que se abren o cierran según la necesidad de luz.
PARTE ÓPTICA
1. OCULAR : Lente plano convexo, que está cercano al contacto del ojo del observador por lo cual debe su nombre, en la parte inferior continúa el tubo ocular cilíndrico del metal, por cuyo interior corre otro plano convexo. En el círculo metálico del lente ocular se lee una numeración que va desde 4x, 5x, 6x, 10x y 15x, hasta 20x y que indica el número de aumentos propios del ocular. 2. OBJETIVOS : Pueden ser A SECO o A INMERSIÓN. A SECO, es decir, no se necesita ninguna sustancia intermedia entre el objetivo y la preparación. Los hay de 10x, 20x, 40x. Pequeño aumento Menor de 10x Mediano aumento Mayor de 10x y menor de 30x Gran aumento De 40x A INMERSIÓN, se denomina así porque para hacer uso de ellos, se requiere aceite de cedro entre la preparación y el objetivo, de tal manera de corregir la desviación del rayo luminoso por la superposición de lentes. DISTANCIA FOCAL: Distancia que media entre la lente frontal y el objeto a observar. Pequeño aumento entre 0,5 y 3 cm Mediano aumento entre 3 y 5 mm Gran aumento entre 1 y 3 mm Inmersión entre 0,8 y 1,2 mm
PIURA
ESCUELA DE MEDICINA HUMANA
IV. CUESTIONARIO: Parte 1
1. Describa según el grupo de trabajo dos tipos de microscopios
Microscopio óptico: es un microscopio basado en lentes ópticas. El desarrollo de este aparato suele asociarse con los trabajos de Anton van Leeuwenhoek. Los microscopios de Leeuwenhoek constaban de una única lente pequeña y convexa, montada sobre una plancha, con un mecanismo para sujetar el material que se iba a examinar (la muestra o espécimen). Este uso de una única lente convexa se conoce como microscopio simple, en el que se incluye la lupa, entre otros aparatos ópticos.
Microscopio electrónico: es aquél que utiliza electrones en lugar de fotones o luz visible para formar imágenes de objetos diminutos. Los microscopios electrónicos permiten alcanzar una capacidad de aumento muy superior a los microscopios convencionales (hasta 500.000 aumentos comparados con los 1000 de los mejores microscopios ópticos) debido a que la longitud de onda de los electrones es mucho menor que la de los fotones. El primer microscopio electrónico fue diseñado por Ernst Ruska y Max Knoll entre 1925 y 1930 , quiénes se basaron en los estudios de Louis-Victor de Broglie acerca de las propiedades ondulatorias de los electrones. Un microscopio electrónico, como el de la imagen, funciona con un haz de electrones generados por un cañón electrónico, acelerados por un alto
PIURA
ESCUELA DE MEDICINA HUMANA
voltaje y focalizados por medio de lentes magnéticas (todo ello al alto vacío ya que los electrones son absorbidos por el aire). Los electrones atraviesan la muestra (debidamente deshidratada) y la amplificación se produce por un conjunto de lentes magnéticas que forman una imagen sobre una placa fotográfica o sobre una pantalla sensible al impacto de los electrones que transfiere la imagen formada a la pantalla de un ordenador. Los microscopios electrónicos sólo se pueden ver en blanco y negro, puesto que no utilizan la luz, pero se le pueden dar colores en el ordenador.
Tipos de microscopios electrónicos: a) Microscopio electrónico de transmisión : El microscopio electrónico de transmisión emite un haz de electrones dirigido hacia el objeto cuya imagen se desea aumentar. Una parte de los electrones rebotan o son absorbidos por el objeto y otros lo atraviesan formando una imagen aumentada de la muestra. Para utilizar un microscopio electrónico de transmisión debe cortarse la muestra en capas finas, no mayores de un par de miles de angstroms. Los microscopios electrónicos de transmisión pueden aumentar la imagen de un objeto hasta un millón de veces. b) Microscopio electrónico de barrido se utiliza para el estudio de la morfología y la topografía de los elementos. En el microscopio electrónico
PIURA
ESCUELA DE MEDICINA HUMANA
3. Dibuje usted la trayectoria que describe el rayo luminoso al incidir sobre las lentes, en un microscopio compuesto de luz blanca
PIURA
ESCUELA DE MEDICINA HUMANA
CUESTIONARIO: Parte II (Observaciones microscópicas)
Diversidad Biológica
1. ¿Qué tipo de imagen observó usted en el microscopio de luz blanca? Se observaron varios tipos de organismos, entre ellos paramecios Generalmente, por ser nuestra muestra agua estancada, se observa diferentes variedades de organismos, la mayoría de ellos pertenecientes al reino protista: euglenas, flagelados, ciliados, sarcodinos, etc Observamos esta muestra con un objetivo de 10x y con un lente ocular de 10x.
PIURA
ESCUELA DE MEDICINA HUMANA
3. Describa las características del microscopio que ha utilizad: sus partes y su uso Características Para transportar el microscopio deben utilizarse siempre las dos manos, sujetándolo por el brazo con una mano y por la base con la otra. Una vez colocado el microscopio en su sitio, no debe moverse hasta que finalice la práctica. Nunca poner los dedos en las lentes del ocular ni del objetivo. Asegurarse de que el portaobjetos está bien seco cuando va a ser colocado sobre la platina. Al enfocar, sobre todo con los objetivos de mayor aumento, hay que evitar que el extremo del objetivo choque con la preparación El microscopio debe lograr tres tareas: produzca una imagen magnificada del espécimen, separe los detalles en la imagen, y haga los detalles visibles al ojo o a la cámara fotográfica humano. Partes del Microscopio: Parte mecánica Pie o soporte: sirve como base del microscopio, para sostener la estructura y en él se encuentra la fuente de iluminación. Platina: superficie sobre la que se colocan las preparaciones. En el centro se encuentra un orificio que permite el paso de la luz. Sobre la platina hay un sistema de pinza o similar, para sujetar el portaobjetos con la preparación, y unas escalas que ayudan a conocer qué parte de la muestra se está observando. La platina presenta 2 tornillos, generalmente situados en la parte inferior de la misma, que permiten desplazar la preparación sobre la platina, en sentido longitudinal y transversal respectivamente. En algunas son cuadradas o rectangulares, sirve para colocar la lámina con la muestra. Tubo: cilindro hueco que forma el cuerpo del microscopio. Constituye el soporte de oculares y objetivos.
PIURA
ESCUELA DE MEDICINA HUMANA
Revólver porta objetivos: estructura giratoria que contiene los objetivos. Se encuentra debajo de los tubos oculares, es una rueda que posee orificios debajo en los cuales están enroscados los objetivos y oculares. Brazo o asa: une el tubo a la platina. Lugar por el que se debe tomar el microscopio para trasladarlo de lugar. Tornillo macrométrico o de enfoque grosero: sirve para obtener un primer enfoque de la muestra al utilizarse el objetivo de menor aumento. Desplaza la platina verticalmente de forma perceptible y acercarlo al objeto. Tornillo micrométrico o de enfoque fino: sirve para un enfoque preciso de la muestra, una vez que se ha realizado el enfoque con el macrométrico. También desplaza verticalmente la platina, pero de forma prácticamente imperceptible. Es el único tornillo de enfoque que se utiliza, una vez realizado el primer enfoque, al ir cambiando a objetivos de mayor aumento. Parte óptica: Oculares: son los sistemas de lentes más cercanos al ojo del observador, situados en la parte superior del microscopio. Son cilindros huecos provistos de lentes convergentes cuyo aumento se reseña en la parte superior de los mismos. Dependiendo de que exista uno o dos oculares, los microscopios pueden se mono o binoculares. Objetivos: son sistemas de lentes convergentes que se acoplan en la parte inferior del tubo, mediante el revólver. En esta estructura se pueden acoplar varios objetivos (ordenados de forma creciente según sus aumentos, en el sentido de las agujas el reloj). Un anillo coloreado es distintivo de los aumentos de cada objetivo, que también van reseñados en el lateral del mismo. Algunos objetivos no enfocan bien la preparación al aire, y se deben de utilizar con un aceite de inmersión debido a que son en muestras en seco. Estos
PIURA
ESCUELA DE MEDICINA HUMANA
El Microscopio estereoscópico: es un tipo de microscopio hace posible la visión tridimensional de los objetos. Consta de dos tubos oculares y dos objetivos pares para cada aumento. Este microscopio ofrece ventajas para observaciones que requieren pequeños aumentos. El óptimo de visión estereoscópica se encuentra entre 2 y 40X o aumento total del microscopio. Microscopio de campo oscuro : Este microscopio está provisto de un condensador paraboloide, que hace que los rayos luminosos no penetren directamente en el objetivo, sino que iluminan oblicuamente la preparación. Los objetos aparecen como puntos luminosos sobre un fondo oscuro. Microscopio de contraste de fases. Se basa en las modificaciones de la trayectoria de los rayos de luz, los cuales producen contrastes notables en la preparación. Microscopio de fluorescencia. La fluorescencia es la propiedad que tienen algunas sustancias de emitir luz propia cuando inciden sobre ellas radiaciones energéticas. El tratamiento del material biológico con flurocromos facilita la observación al microscopio. Microscopio electrónico de transmisión emite un haz de electrones dirigido hacia el objeto cuya imagen se desea aumentar. Una parte de los electrones rebotan o son absorbidos por el objeto y otros lo atraviesan formando una imagen aumentada de la muestra. Para utilizar un microscopio electrónico de transmisión debe cortarse la muestra en capas finas, no mayores de unos 2000 ángstroms. Los microscopios electrónicos de transmisión pueden aumentar la imagen de un objeto hasta un millón de veces. Microscopio electrónico de barrido (MEB) la muestra es recubierta con una capa de metal delgado, y es barrida con electrones enviados desde un cañón. Un detector mide la cantidad de electrones enviados que arroja la intensidad de la zona de muestra, siendo capaz de mostrar figuras en tres dimensiones, proyectados en una imagen de TV. Su resolución está entre 3 y 20 nm. Permite obtener imágenes de gran resolución en materiales pétreos, metálicos y orgánicos.
PIURA
ESCUELA DE MEDICINA HUMANA
V. CONCLUSIONES
Se reconocieron las partes, usos y funciones del microscopio así como también se observó la preparación de muestras en el laboratorio, procedimientos útiles para una futura práctica. En el agua estancada hay mucha vida, diferentes tipos de organismos unicelulares habitan allí, y con ayuda de la evolución del microscopio nos ha permitido entrar en ese mundo microscópico para poder reconocer diferentes formas de vida. Las lentes del microscopio son compuestas y algunos tienen un prisma para desviar los rayos de luz hasta el ocular. El empleo del microscopio es indispensable en la aplicación de métodos experimentales en biología celular. Es el principal instrumento para el estudio de la célula y los tejidos.
