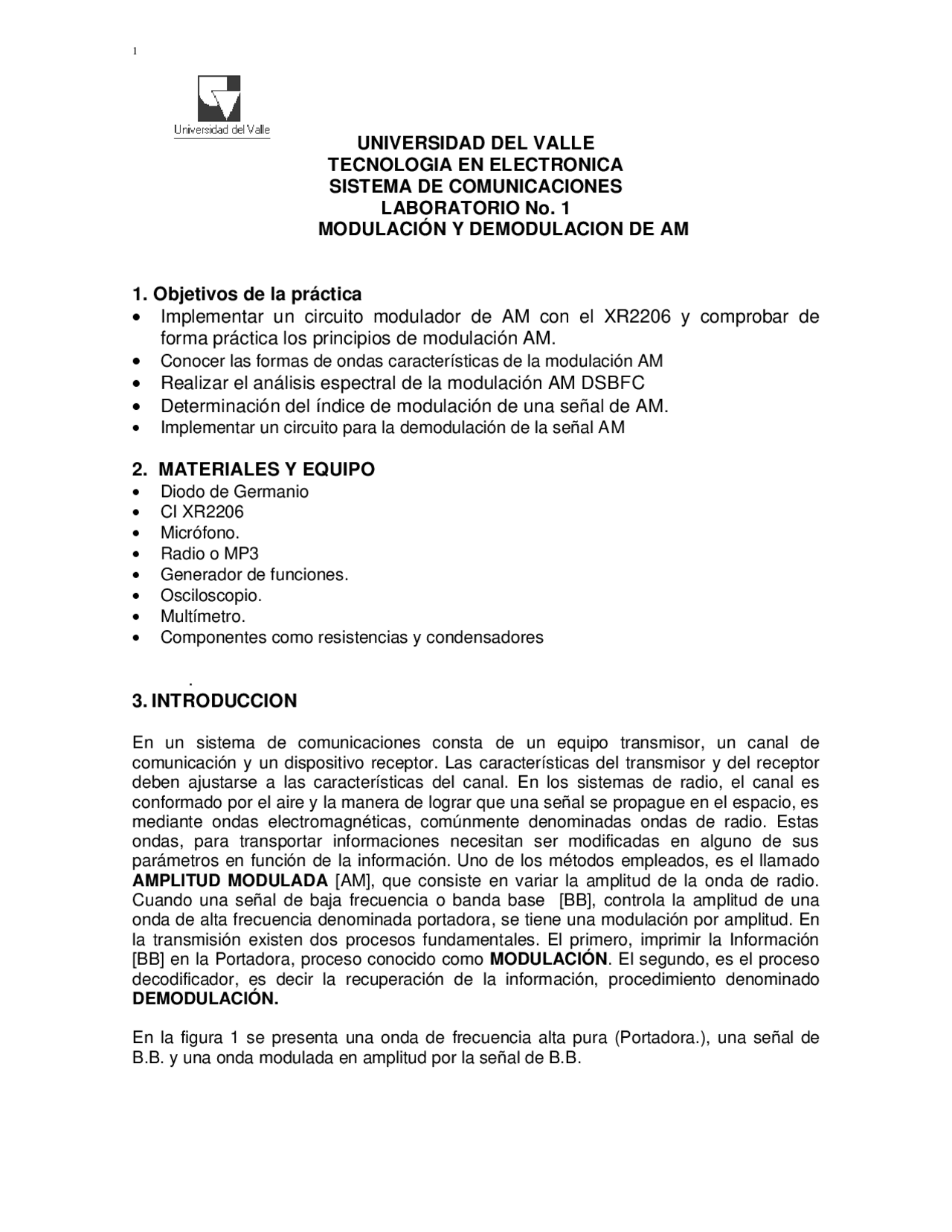

UNIVERSIDAD DEL VALLE
TECNOLOGIA EN ELECTRONICA
SISTEMA DE COMUNICACIONES
LABORATORIO No. 1
MODULACIÓN Y DEMODULACION DE AM
1. Objetivos de la práctica
• Implementar un circuito modulador de AM con el XR2206 y comprobar de
forma práctica los principios de modulación AM.
• Conocer las formas de ondas características de la modulación AM
• Realizar el análisis espectral de la modulación AM DSBFC
• Determinación del índice de modulación de una señal de AM.
• Implementar un circuito para la demodulación de la señal AM
2. MATERIALES Y EQUIPO
• Diodo de Germanio
• CI XR2206
• Micrófono.
• Radio o MP3
• Generador de funciones.
• Osciloscopio.
• Multímetro.
• Componentes como resistencias y condensadores
.
3. INTRODUCCION
En un sistema de comunicaciones consta de un equipo transmisor, un canal de
comunicación y un dispositivo receptor. Las características del transmisor y del receptor
deben ajustarse a las características del canal. En los sistemas de radio, el canal es
conformado por el aire y la manera de lograr que una señal se propague en el espacio, es
mediante ondas electromagnéticas, comúnmente denominadas ondas de radio. Estas
ondas, para transportar informaciones necesitan ser modificadas en alguno de sus
parámetros en función de la información. Uno de los métodos empleados, es el llamado
AMPLITUD MODULADA [AM], que consiste en variar la amplitud de la onda de radio.
Cuando una señal de baja frecuencia o banda base [BB], controla la amplitud de una
onda de alta frecuencia denominada portadora, se tiene una modulación por amplitud. En
la transmisión existen dos procesos fundamentales. El primero, imprimir la Información
[BB] en la Portadora, proceso conocido como MODULACIÓN. El segundo, es el proceso
decodificador, es decir la recuperación de la información, procedimiento denominado
DEMODULACIÓN.
En la figura 1 se presenta una onda de frecuencia alta pura (Portadora.), una señal de
B.B. y una onda modulada en amplitud por la señal de B.B.
