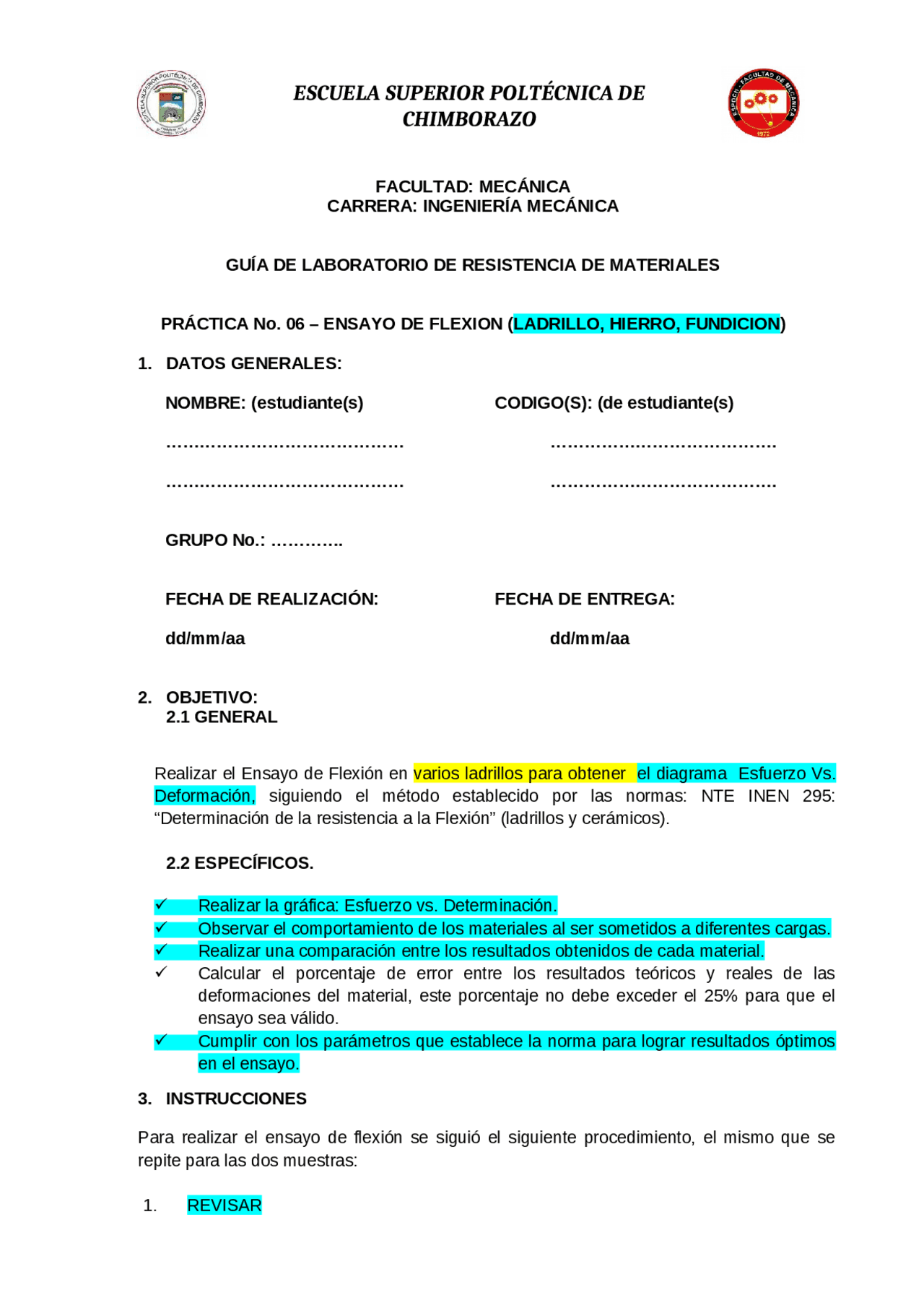

ESCUELA SUPERIOR POLTÉCNICA DE
CHIMBORAZO
FACULTAD: MECÁNICA
CARRERA: INGENIERÍA MECÁNICA
GUÍA DE LABORATORIO DE RESISTENCIA DE MATERIALES
PRÁCTICA No. 06 – ENSAYO DE FLEXION (LADRILLO, HIERRO, FUNDICION)
1. DATOS GENERALES: NOMBRE: (estudiante(s) CODIGO(S): (de estudiante(s) …………………………………… …………………………………. …………………………………… …………………………………. GRUPO No.: …………. FECHA DE REALIZACIÓN: FECHA DE ENTREGA: **dd/mm/aa dd/mm/aa
- OBJETIVO:** 2.1 GENERAL Realizar el Ensayo de Flexión en varios ladrillos para obtener el diagrama Esfuerzo Vs. Deformación, siguiendo el método establecido por las normas: NTE INEN 295: “Determinación de la resistencia a la Flexión” (ladrillos y cerámicos). 2.2 ESPECÍFICOS. Realizar la gráfica: Esfuerzo vs. Determinación. Observar el comportamiento de los materiales al ser sometidos a diferentes cargas. Realizar una comparación entre los resultados obtenidos de cada material. Calcular el porcentaje de error entre los resultados teóricos y reales de las deformaciones del material, este porcentaje no debe exceder el 25% para que el ensayo sea válido. Cumplir con los parámetros que establece la norma para lograr resultados óptimos en el ensayo. 3. INSTRUCCIONES Para realizar el ensayo de flexión se siguió el siguiente procedimiento, el mismo que se repite para las dos muestras:
- REVISAR
- Colocarse los equipos de protección personal (EPP) requeridos para el ingreso al laboratorio: casco, mandil y calzado adecuado.
- Medir la longitud de las probetas y señalar el centro, además medir 7,5cm a cada lado a partir del centro.
- Medir la distancia entre apoyos del banco para Flexión, asegurándose que está sea de 15cm.
- Acoplar los accesorios para la realización de este ensayo en la maquina universal, estos son: banco para Flexión y el aplicador de carga.
- Acoplar el deformímetro entre el cabezal superior ajustable y la probeta.
- Verificar que la aguja de la caratula del deformímetro esté en cero.
- Aplicar la carga de manera lenta, uniforme y progresivamente.
- Tomar las medidas de carga y deformación, para tabularnos posteriormente.
- Observar el comportamiento de la muestra durante el ensayo.
- Retirar la probeta y accesorios.
- Realizar los cálculos con los datos tomados. 4. ACTIVIDADES POR DESARROLLAR: 4.1. EQUIPOS EQUIPO Fig 1. Máquina Universal Partes 1.-………………………………… 2.-………………………………… 3.-………………………………… Accesorios
Fig 7. Llave universal
5. MARCO TEORICO FUNDAMENTO TEÓRICO Deberá contener fundamentos teóricos claros y precisos, así como también fórmulas a emplearse. Estás deberán ser referenciadas de fuentes como libros, artículos científicos, etc. EQUIPO Se describirá la máquina a emplear en el ensayo así como los accesorios que se vayan a emplear. NORMA Indicar la norma para este ensayo, involucrando: objetivo, alcance y particularidades del procedimiento que la norma establece para la realización del ensayo de flexión en materiales cerámicos, así como características y consideraciones que se deberán cumplir. Norma: NTE INEN 295 : “Determinación de la resistencia a la flexión” (ladrillos y cerámicos). Fig. 8 Ladrillo PROBETA Se describirá a la probeta, dimensiones, materiales, condiciones especiales, preparación de la probeta, etc., los mismos que se serán listados en una tabla. Según norma: Insumo
Probeta a ensayar
Fig 9. Nombre de la probeta Tabla 1: Dimensiones del ladrillo
6. RESULTADOS OBTENIDOS Obtención de Datos Tabla 2: Datos para el Ladrillo
Característica
Área(cm^2 )
Distancia entre apoyos (cm)
Precarga (kgf)
Tiempo de aplicación de la carga
Tabla 3: Carga y deformación para la el Ladrillo N° Carga (kg) Deformación (mm) Flecha 0 1 2 3 4 Procesamiento de datos Para el cálculo de la flecha teórica utilizaremos el método de doble integración:
EI y
} = {M} rsub {f ¿ (^) y el método de superposición (formula directa), que viene planteado en tablas. ESQUEMA DE LA VIGA Alto (cm) Ancho (cm) Longitud (cm)
Fig 11. Probeta Ensayada Gráfica 1: Esfuerzo Vs. Deformación para el Ladrillo
7. ANÁLISIS Y DISCUSIÓN Mencionaremos lo observado antes, durante y después del ensayo con la probeta, discutir Qué pasó, cómo y por qué. 8. CONCLUSIONES Redactar conclusiones de acuerdo a los objetivos. …………………………………………………………………………. …………………………………………………………………………. **…………………………………….…………………………………….
- RECOMENDACIONES** …………………………………………………………………………. …………………………………………………………………………. **…………………………………….…………………………………….
- BIBLIOGRAFÍA** Se listaran los documentos de consulta empleados en la realización de este ensayo e informe empleando las normas ISO 690
Probeta Ensayada
Grafica Esfuerzo Vs. Deformación
Ing. Isaías Caicedo R.
Ing. Jorge Buñay G. Docente. Técnico docente.
ASPECTOS IMPORTANTES (NO COPIAR)
Al final de cada informe se deberá adjuntar una lista con todos los informes de laboratorio a realizar en el semestre indicado cual es el laboratorio próximo a realizar. Debido a la planificación de la realización de los ensayos, estos no serán postergados, por lo que el grupo deberá organizarse para contar con la probeta a utilizarse en el ensayo, en caso de no contar con la probeta el laboratorio no se podrá recuperar y se pierde la nota del informe. El alumno que no esté debidamente equipado (casco, mandil y zapatos adecuados) no podrá realizar el ensayo y pierde la nota. La forma de nombrar una tabla, figura y gráfico será la siguiente: TABLA Tabla 1. Nombre de la tabla FIGURA Fig 3. Nombre de la figura GRÁFICO Gráfico 1. Nombre del gráfico
Figura
