Las leyes de kirchhoff para el análisis de circuitos eléctricos. Se explican las leyes de los nodos y mallas, y se dan ejemplos con datos para calcular las intensidades de corriente en un circuito. El documento incluye ecuaciones y problemas para resolver.
Tipo: Diapositivas
1 / 13
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!

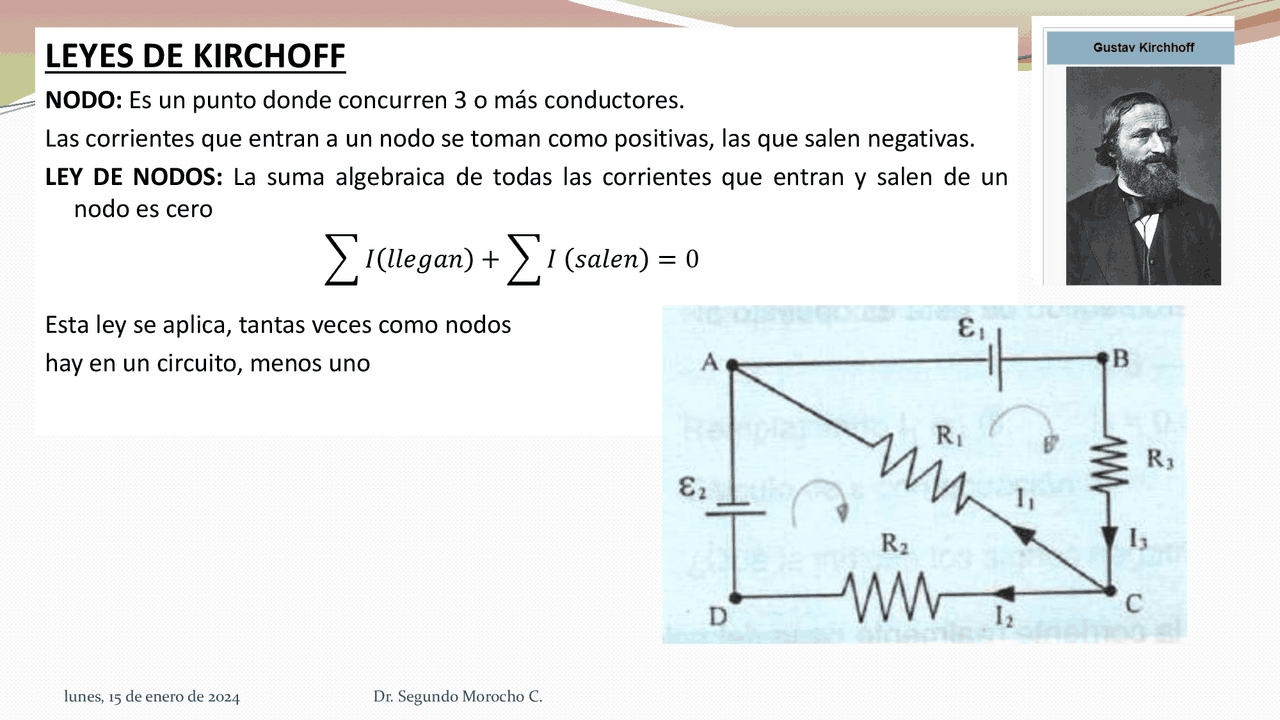

NODO: Es un punto donde concurren 3 o más conductores. Las corrientes que entran a un nodo se toman como positivas, las que salen negativas. LEY DE NODOS: La suma algebraica de todas las corrientes que entran y salen de un nodo es cero 𝐼 𝑙𝑙𝑒𝑔𝑎𝑛 + 𝐼 𝑠𝑎𝑙𝑒𝑛 = 0 Esta ley se aplica, tantas veces como nodos hay en un circuito, menos uno
MALLA: Es un conjunto de conductores que forman un circuito cerrado LEY DE MALLAS: En una malla, la suma algebraica de las caídas de potencial por resistencia (R.I) es igual a la suma algebraica de subidas de potencial debido a las fem (ε) σ 𝑅. 𝐼 = σ ε Los productos R.I se toman como positivos cuando se recorre el circuito en el sentido de la corriente y, negativos cuando se lo recorre en sentido opuesto a la corriente La ε es positiva cuando recorre la fuente del polo negativo al positivo y, negativa en caso contrario Cuando no se conoce el sentido de la corriente se asume un sentido arbitrario, si resuelto el circuito, una de las corrientes calculadas es negativo, el sentido verdadero de la corriente es opuesto al adoptado inicialmente. Una malla puede ser recorrida en sentido horario o antihorario
Datos: ε=? ε 1 =12V ε 2 =4V R=2Ω R 1 =4Ω R 2 =6Ω I=0,5A I 1 =? I 2 =? Ecuaciones: Nodos Malla 1 Malla 2
Encuentre las corrientes en el circuito que se muestra en la figura.
