DU2B
2022-1
CÁTEDRA: Dra. Arq. Isis
Bustamante Dueñas
TEMA 2

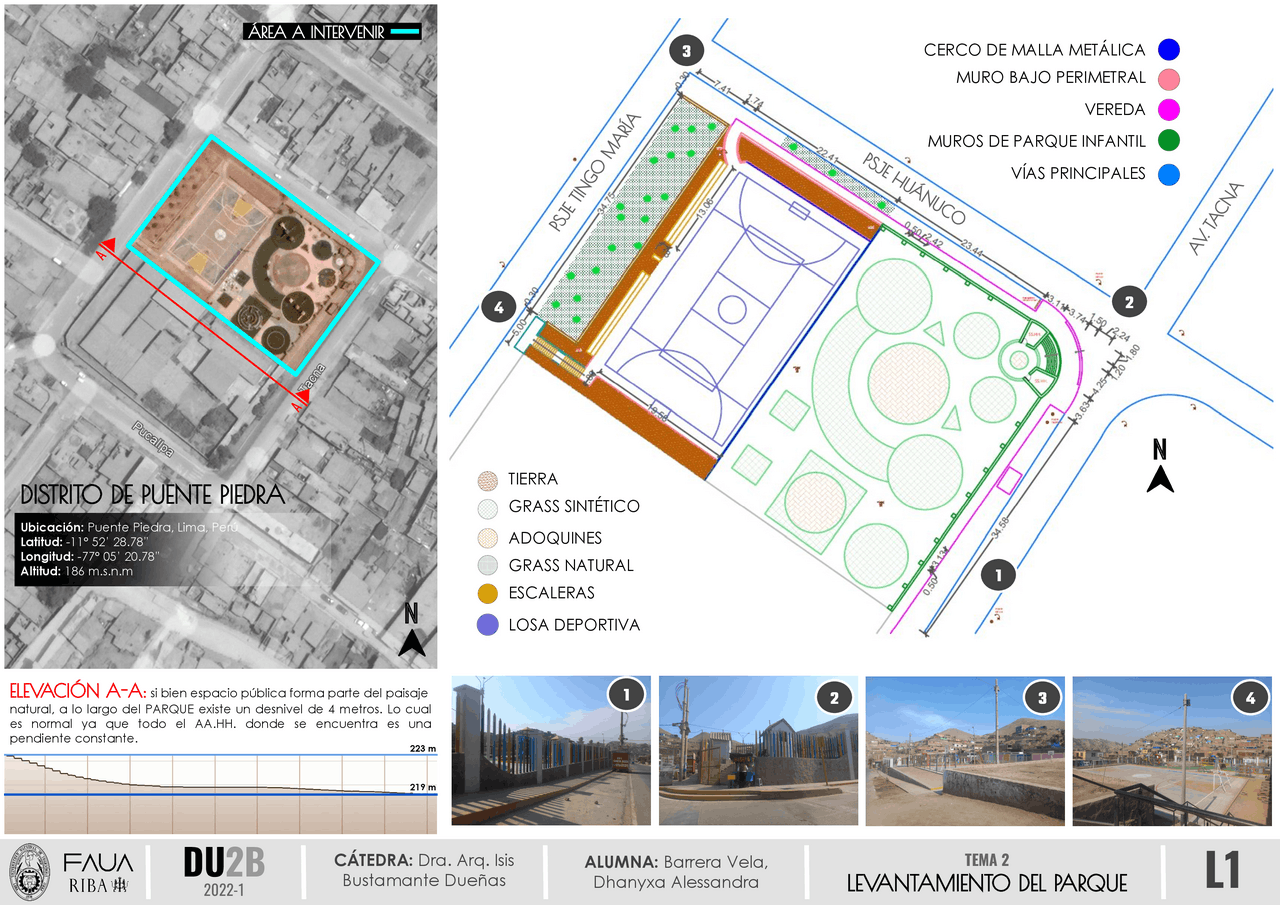

LEVANTAMIENTO DEL PARQUE L1
ALUMNA: Barrera Vela,
Dhanyxa Alessandra
A
A
N
ELEVACIÓN A-A: si bien espacio pública forma parte del paisaje
natural, a lo largo del PARQUE existe un desnivel de 4 metros. Lo cual
es normal ya que todo el AA.HH. donde se encuentra es una
pendiente constante. 223 m
219 m
ÁREA A INTERVENIR
Ubicación: Puente Piedra, Lima, Perú
Latitud: -11° 52’ 28.78”
Longitud: -77° 05’ 20.78”
Altitud: 186 m.s.n.m
DISTRITO DE PUENTE PIEDRA
Área de trabajo
Ruta de Mirabus
Luminarias inteligentes
Puntos de scooter y
bicicletas
Sensores de riego
Sensores de tráfico
Smart Buildings
Centro TIC
L E Y E N D A D E P R O P U E S T A
1
N
1
TIERRA
GRASS SINTÉTICO
ADOQUINES
GRASS NATURAL
ESCALERAS
LOSA DEPORTIVA
CERCO DE MALLA METÁLICA
MURO BAJO PERIMETRAL
VEREDA
MUROS DE PARQUE INFANTIL
VÍAS PRINCIPALES
2
3
4
12 3 4
PSJE TINGO MARÍA
PSJE HUÁNUCO
AV. TACNA
